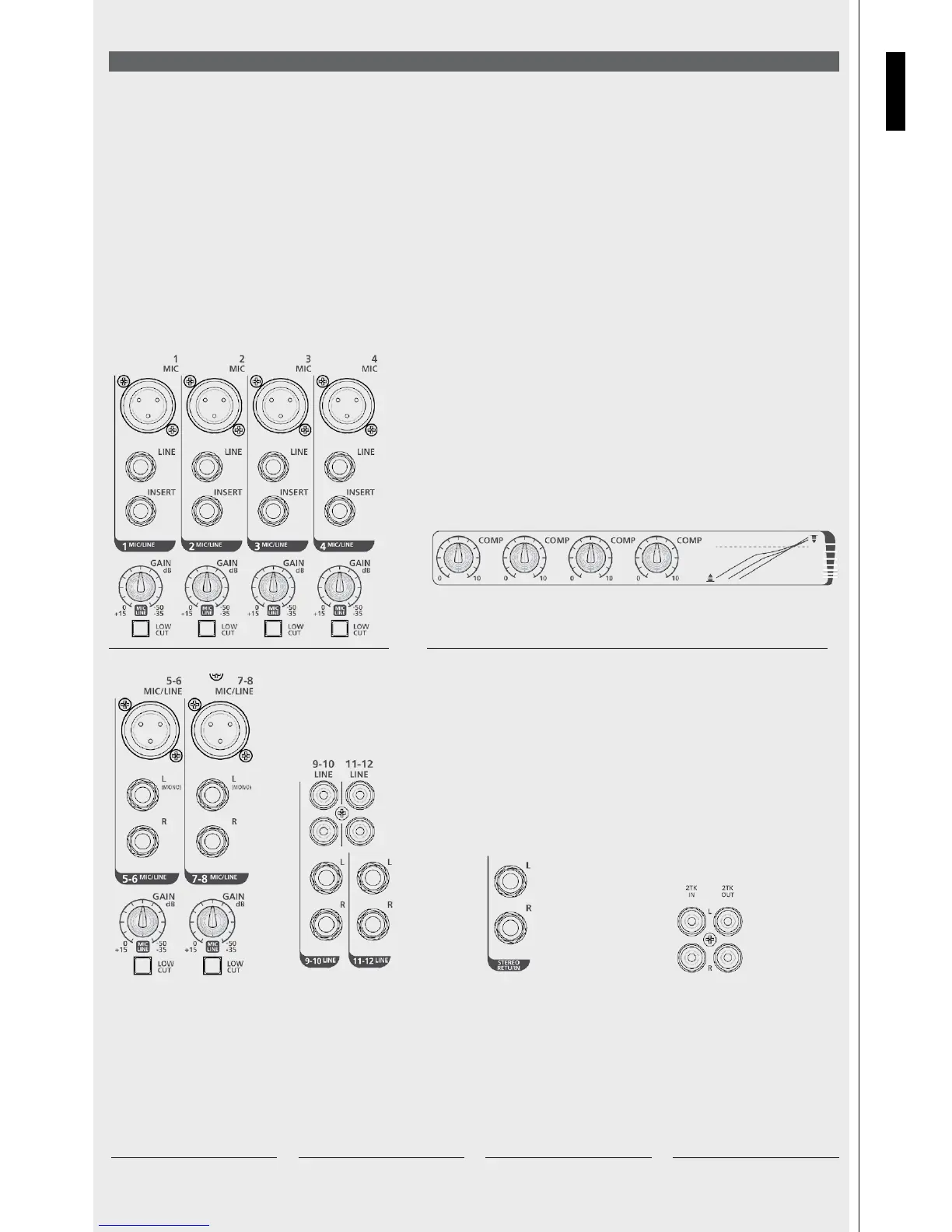

COMP (canal 1 – canal 4) El umbral y la relación del compresor se controlan con un
solo potenciómetro.
FUNCIONES
Entrada MIC (canal 1 - canal 7/8) Los micrófonos se conectan a estos conectores XLR balanceados: clavija 1=tierra, clavija 2=fase, clavija 3=contrafase.
Estas entradas reciben alimentación fantasma de +48 V para micrófonos de condensador o electret. Escala de ganancia 0 dB/‑50 dB.
Entrada LINE (canal 1 - canal 4) Los dispositivos de nivel de línea se conectan a estos conectores jack TRS: punta=fase, anillo=contrafase, cuerpo=tierra.
Estas entradas son adecuadas para preamplificadores externos y cajas de inyección directa. Escala de ganancia +15 dB/‑35 dB.
INSERT (canal 1 - canal 4) Estos conectores TRS (punta=envío, anillo=retorno, cuerpo=tierra común) permiten enviar la señal a dispositivos externos (por
ej., un compresor) a través de una línea no balanceada y devolver la señal procesada al canal.
GAIN (canal 1 - canal 6) Permite controlar la ganancia de nivel (0 dB/‑50 dB para entrada de micrófono y +15 dB/‑35 dB para entrada de línea, cuando
se utiliza).
Interruptor LOW CUT Pulse este botón para interrumpir las frecuencias inferiores a 75 Hz con pendiente de 12 dB/oct. Resulta útil para evitar reverberaciones
cuando se utilizan micrófonos.
Entrada STEREO LINE
(canal 5/6 - canal 11/12)
Aquí se conectan el teclado
o los dispositivos estéreo o
de nivel de línea. Escala de
ganancia +15 dB/‑35 dB
(canal 5/6 ‑ canal 7/8). El canal
correspondiente funciona como
canal mono cuando se utiliza la
entrada MIC del canal 5‑6 o 7‑8.
STEREO RETURN Las señales
de dispositivos externos, como
los módulos FX, se conectan a
estos conectores jack TRS no
balanceados.
Entrada RCA LINE
(canal 9/10 - canal 11/12) Aquí
se conectan los dispositivos
de consumo o de bajo nivel,
como reproductores de CD,
ordenadores o teléfonos móviles
(se necesita adaptador).
2TK IN – 2TK OUT Estos
conectores RCA no balanceados
son aptos para conectar
dispositivos de grabación y
reproducción de sonido.
