26

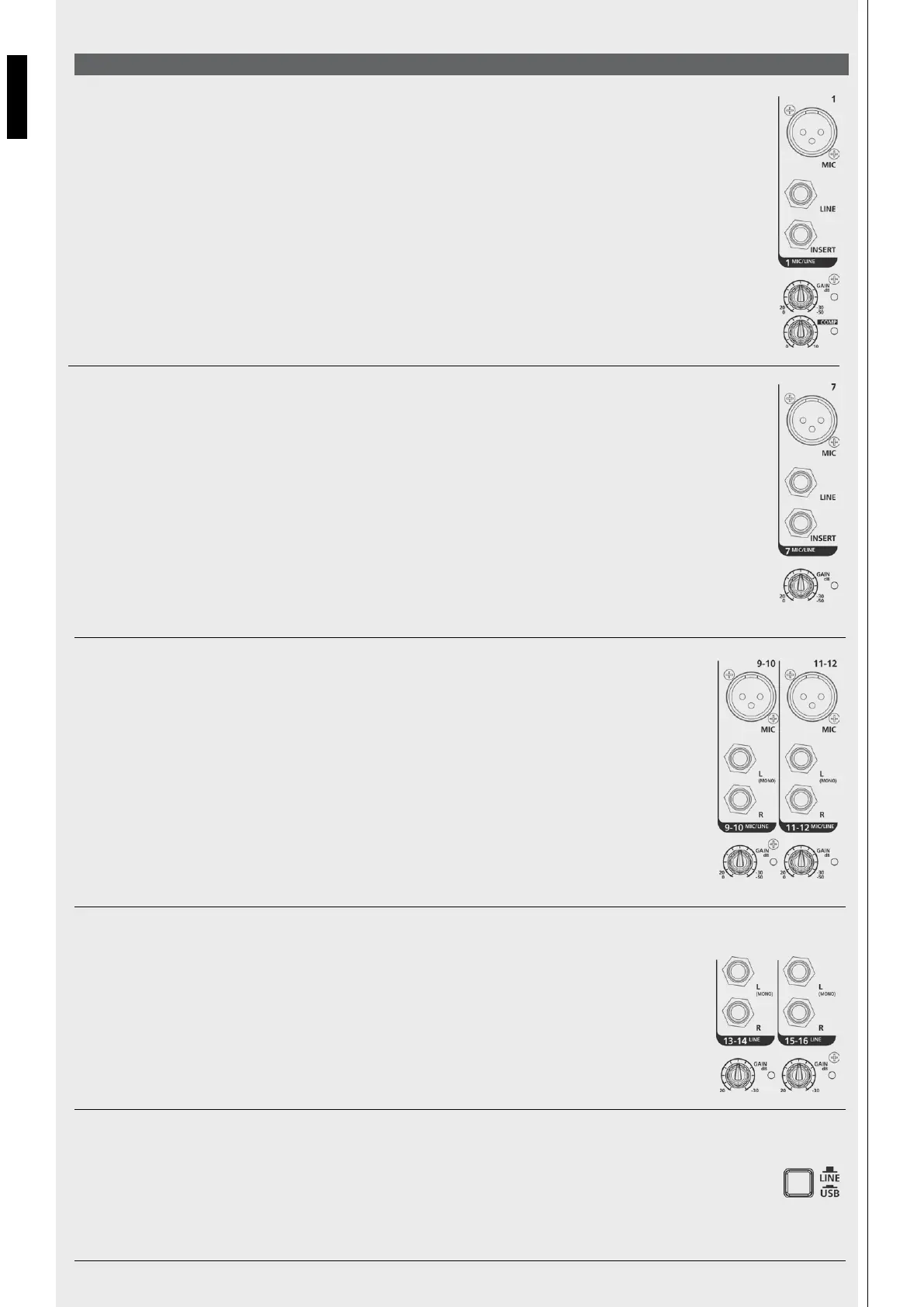

[1]ENTRÉES DES CANAUX DE 1 À 6 (L-PAD 16CX USB) / DE 1 À 8 (L-PAD 24CX USB).
REMARQUE : voir également la section du manuel « Câblage des connecteurs ».
MIC : entrée symétrique avec connecteur XLR (f) pour microphone, avec alimentation « Phantom » (pouvant être
exclue) pour l‘utilisation de microphones à condensateur ou électret.
LINE : entrée symétrique au « niveau ligne » pour connecteur jack 1/4“ TRS (ou asymétrique, jack 1/4“ TS).
INSERT : entrée / sortie (jack 1/4“ TRS) pour la connexion en série d‘un processeur externe de signaux (par ex. compresseur).
GAIN : commande du gain (MIC : 0 ÷ –50 dB ; LINE : +20 ÷ –30 dB).
COMP : commande du compresseur agissant aussi bien sur le seuil d‘intervention que sur le rapport de compression
(0 : pas de compression).
[2] ENTRÉES DES CANAUX 7 ET 8 (L-PAD 16CX USB) / DE 9 À 16 (L-PAD 24CX USB).
REMARQUE : voir également la section du manuel « Câblage des connecteurs ».
MIC : entrée symétrique avec connecteur XLR (f) pour microphone, avec alimentation « Phantom » (pouvant être exclue)
pour l‘utilisation de microphones à condensateur ou électret.
LINE : entrée symétrique au « niveau ligne » pour connecteur jack 1/4“ TRS (ou asymétrique, jack 1/4“ TS).
INSERT : entrée / sortie (jack 1/4 TRS) pour la connexion en série d‘un processeur externe de signaux (par ex. compresseur).
GAIN : commande du gain (MIC : 0 ÷ –50 dB ; LINE : +20 ÷ –30 dB).
[3] ENTRÉES DES CANAUX 9-10 ET 11-12 (L-PAD 16CX USB) / 17-18 ET 19-20 (L-PAD
24CX USB).
REMARQUE : voir également la section du manuel « Câblage des connecteurs ».
MIC : entrée symétrique avec connecteur XLR (f) pour microphone, avec alimentation « Phantom » (pouvant être
exclue) pour l‘utilisation de microphones à condensateur ou électret.
L (mono) / R : entrée symétrique stéréo au « niveau ligne » (double jack 1/4“ TRS).
L (left) : canal gauche ; R (right) : canal droit.
Utilisez uniquement l‘entrée L pour les signaux « mono ».
GAIN : commande du gain (MIC : 0 ÷ –50 dB ; L / R : +20 ÷ –30 dB).
[4] ENTRÉES DES CANAUX 13-14 ET 15-16 (L-PAD 16CX USB) / 21-22 ET 23-24 (L-PAD 24CX USB).
REMARQUE : voir également la section du manuel « Câblage des connecteurs ».
L (mono) / R : entrée symétrique stéréo au « niveau ligne » (double jack 1/4“ TRS).
L (left) : canal gauche ; R (right) : canal droit.
Utilisez uniquement l‘entrée L pour les signaux « mono ».
GAIN : commande du gain (+20 ÷ – 30 dB).
[5] SÉLECTEUR LINE / USB DES CANAUX 15-16 (L-PAD 16CX USB) / 23-24 (L-PAD 24CX USB).
LINE : les canaux 15‑16 (L‑PAD 16CX USB) / 23‑24 (L‑PAD 24CX USB) sont normalement affectés aux entrées respectives
pour jack 1/4“.
USB : les canaux 15‑16 (L‑PAD 16CX USB) / 23‑24 (L‑PAD 24CX USB) sont affectés à l‘interface USB (pour recevoir le signal
audio par l‘ordinateur connecté).
FONCTIONS
FRANÇAIS
