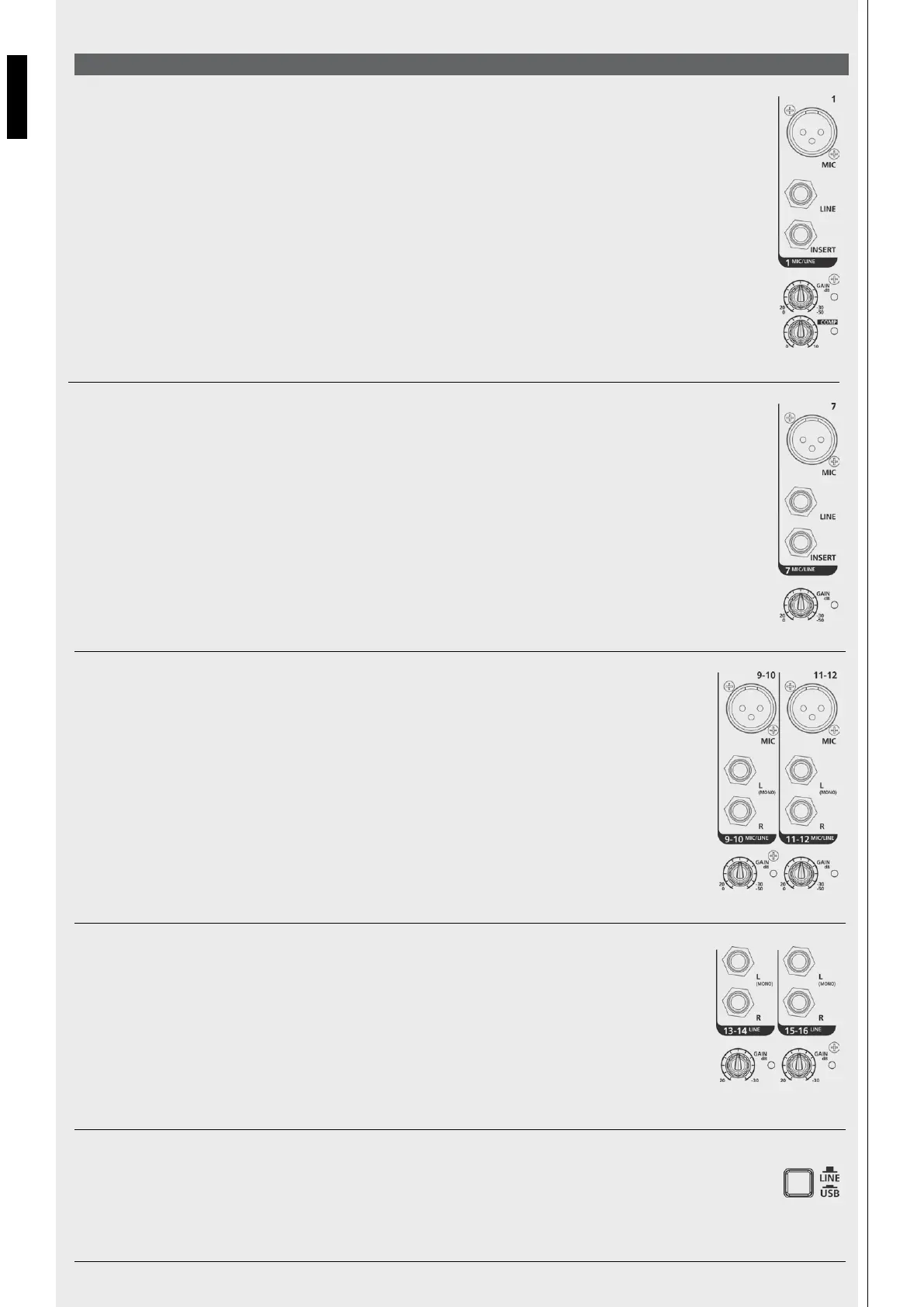

[1] ENTRADAS DE LOS CANALES DEL 1 AL 6 (L-PAD 16CX USB) / DEL 1 AL 8 (L-PAD 24CX USB).
NOTA: consulte también la sección “Cableado de los conectores” del manual.
MIC: entrada de micrófono balanceada con conector XLR (H) y alimentación Phantom (desconectable) para utilizar
micrófonos de condensador o electret.
LINE: entrada de “línea” balanceada para conector jack TRS de 6,35 mm
(o no balanceada, conector jack TS de 6,35 mm).
INSERT: entrada/salida (conector jack TRS de 6,35 mm) para la conexión en serie de un procesador de señales externo
(por ej., compresor).
GAIN: control de ganancia (MIC: 0 ÷ –50 dB; LINE: +20 ÷ –30 dB).
COMP: control del umbral de intervención y la relación de compresión del compresor (0: sin compresión).
[2] ENTRADAS DE LOS CANALES 7 Y 8 (L-PAD 16CX USB) / DEL 9 AL 16 (L-PAD 24CX USB).
NOTA: consulte también la sección “Cableado de los conectores” del manual.
MIC: entrada de micrófono balanceada con conector XLR (H) y alimentación Phantom (desconectable) para utilizar
micrófonos de condensador o electret.
LINE: entrada de “línea” balanceada para conector jack TRS de 6,35 mm
(o no balanceada, conector jack TS de 6,35 mm).
INSERT: entrada/salida (conector jack TRS de 6,35 mm) para la conexión en serie de un procesador de señales
externo (por ej., compresor).
GAIN: control de ganancia (MIC: 0 ÷ –50 dB; LINE: +20 ÷ –30 dB).
[3] ENTRADAS DE LOS CANALES 9-10 Y 11-12 (L-PAD 16CX USB) / 17-18 Y 19-20 (L-PAD
24CX USB).
NOTA: consulte también la sección “Cableado de los conectores” del manual.
MIC: entrada de micrófono balanceada con conector XLR (H) y alimentación Phantom (desconectable) para
utilizar micrófonos de condensador o electret.
L (mono) / R: entrada de “línea” estéreo balanceada (conector jack TRS doble de 6,35 mm).
L (izquierda): canal izquierdo; R (derecha): canal derecho.
La entrada L solo se utiliza con señales “mono”.
GAIN: control de ganancia (MIC: 0 ÷ –50 dB; LINE : +20 ÷ –30 dB).
[4] ENTRADAS DE LOS CANALES 13-14 Y 15-16 (L-PAD 16CX USB) / 21-22 Y 23-24
(L-PAD 24CX USB).
NOTA: consulte también la sección “Cableado de los conectores” del manual.
L (mono) / R: entrada de “línea” estéreo balanceada (conector jack TRS doble de 6,35 mm).
L (izquierda): canal izquierdo; R (derecha): canal derecho.
La entrada L solo se utiliza con señales “mono”.
GAIN: control de ganancia (+20 ÷ –30 dB).
[5] SELECTOR LINE / USB DE LOS CANALES 15-16 (L-PAD 16CX USB) / 23-24 (L-PAD 24CX USB).
LINE: los canales 15‑16 (L‑PAD 16CX USB) / 23‑24 (L‑PAD 24CX USB) normalmente se asignan a los conectores de entrada
jack de 6,35 mm correspondientes.
USB: los canales 15‑16 (L‑PAD 16CX USB) / 23‑24 (L‑PAD 24CX USB) se asignan a la interfaz USB (para recibir la señal de audio del ordenador conectado).
