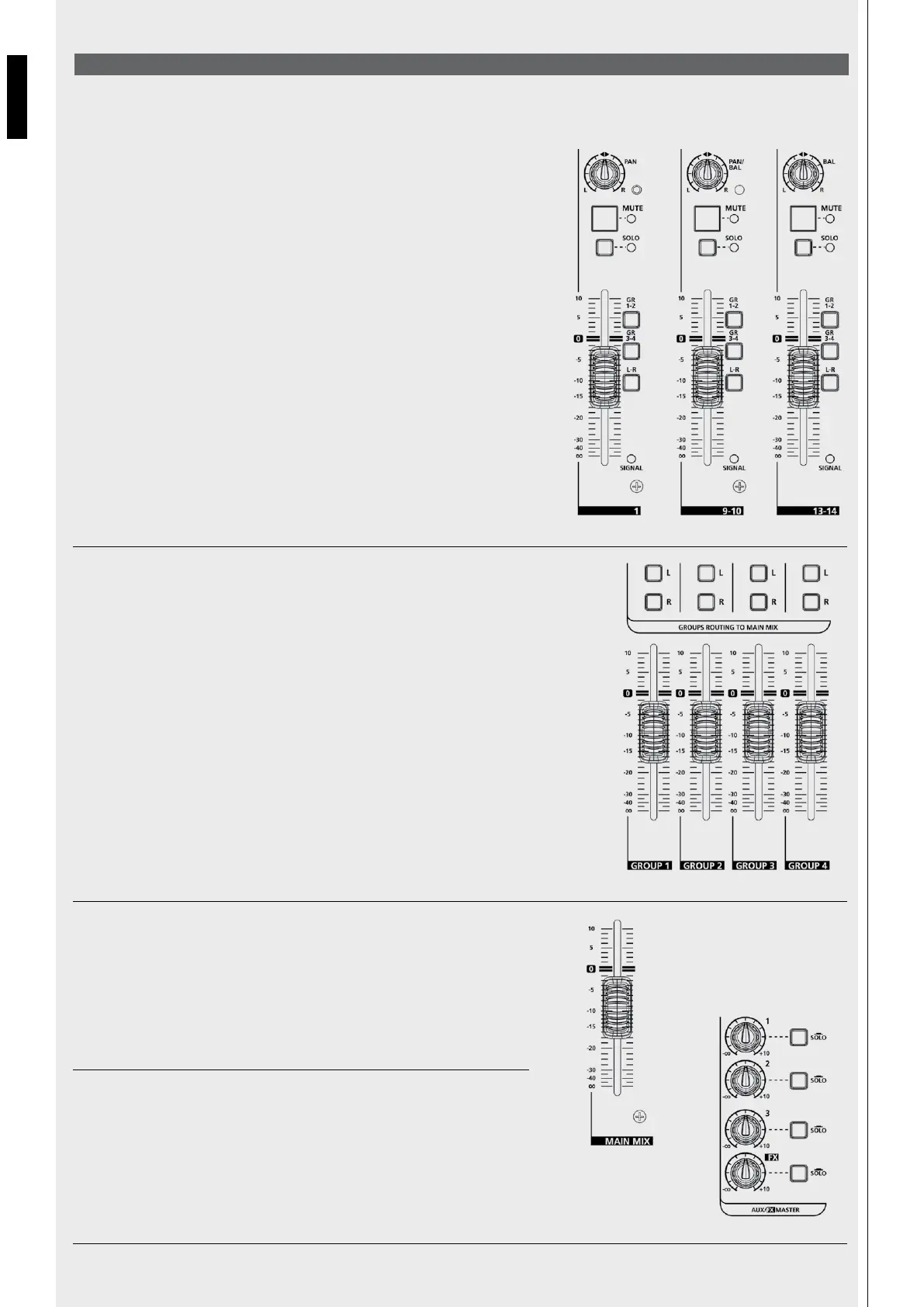

[10 – 11 - 12] CONTROLES DE NIVEL Y ASIGNACIÓN DE CANALES.
PAN, PAN/BAL o BAL: control que permite definir la posición de la señal de entrada
correspondiente en la imagen estéreo (L: canal izquierdo; R: canal derecho) o el balance
de una señal estéreo.
Cuando se activan los grupos GR 1‑2 y/o GR 3‑4, la señal se puede dirigir a los grupos 1
y 3 (si se gira a la izquierda), a los grupos 2 y 4 (si se gira a la derecha) o a todos (MONO)
(si se sitúa en el centro) con el mismo control.
MUTE: pulse este botón (LED rojo encendido) para apagar el canal correspondiente e
interrumpir la señal enviada a MAIN MIX y a GROUP OUT.
SOLO: cuando se pulsa (LED rojo encendido), el canal correspondiente entra en modo
SOLO y su señal se envía a las salidas CONTROL ROOM y PHONES A‑B.
FADER (potenciómetro de 60 mm): ajuste del nivel (volumen) del canal correspondiente
(– ∞ ÷ +10 dB).
GR 1-2: cuando se pulsa, el canal correspondiente se asigna al grupo 1‑2.
GR 3-4: cuando se pulsa, el canal correspondiente se asigna al grupo 3‑4.
L-R: cuando se pulsa, la señal del canal correspondiente se envía directamente a la salida
MAIN MIX.
SIGNAL: LED verde que indica la presencia de la señal en la entrada correspondiente.
[13] CONTROLES DE NIVEL Y ASIGNACIÓN DE CANALES.
L: cuando se pulsa, la señal de audio del grupo correspondiente se envía al canal izquierdo
(“left”) de la salida MAIN MIX.
R: cuando se pulsa, la señal de audio del grupo correspondiente se envía al canal derecho
(“right”) de la salida MAIN MIX.
FADER (potenciómetro de 60 mm): control de nivel (volumen) del grupo correspondiente
(– ∞ ÷ +10 dB).
[14] CONTROL DE NIVEL DE LAS SALIDAS DE AUDIO MAIN MIX.
FADER (potenciómetro de 60 mm): control de nivel (volumen) de las salidas de audio
MAIN MIX (– ∞ ÷ +10 dB).
[15] CONTROLES GENERALES DE NIVEL DE LOS ENVÍOS AUXILIARES
AUX Y EL EFECTO FX.
1 / 2 / 3 / FX: controles generales de nivel de los envíos auxiliares correspondientes y del
envío al efecto interno (– ∞ ÷ +10 dB).
SOLO: cuando se pulsa, el envío auxiliar correspondiente entra en modo SOLO y su señal
se envía a las salidas CONTROL ROOM y PHONES A‑B.
