42

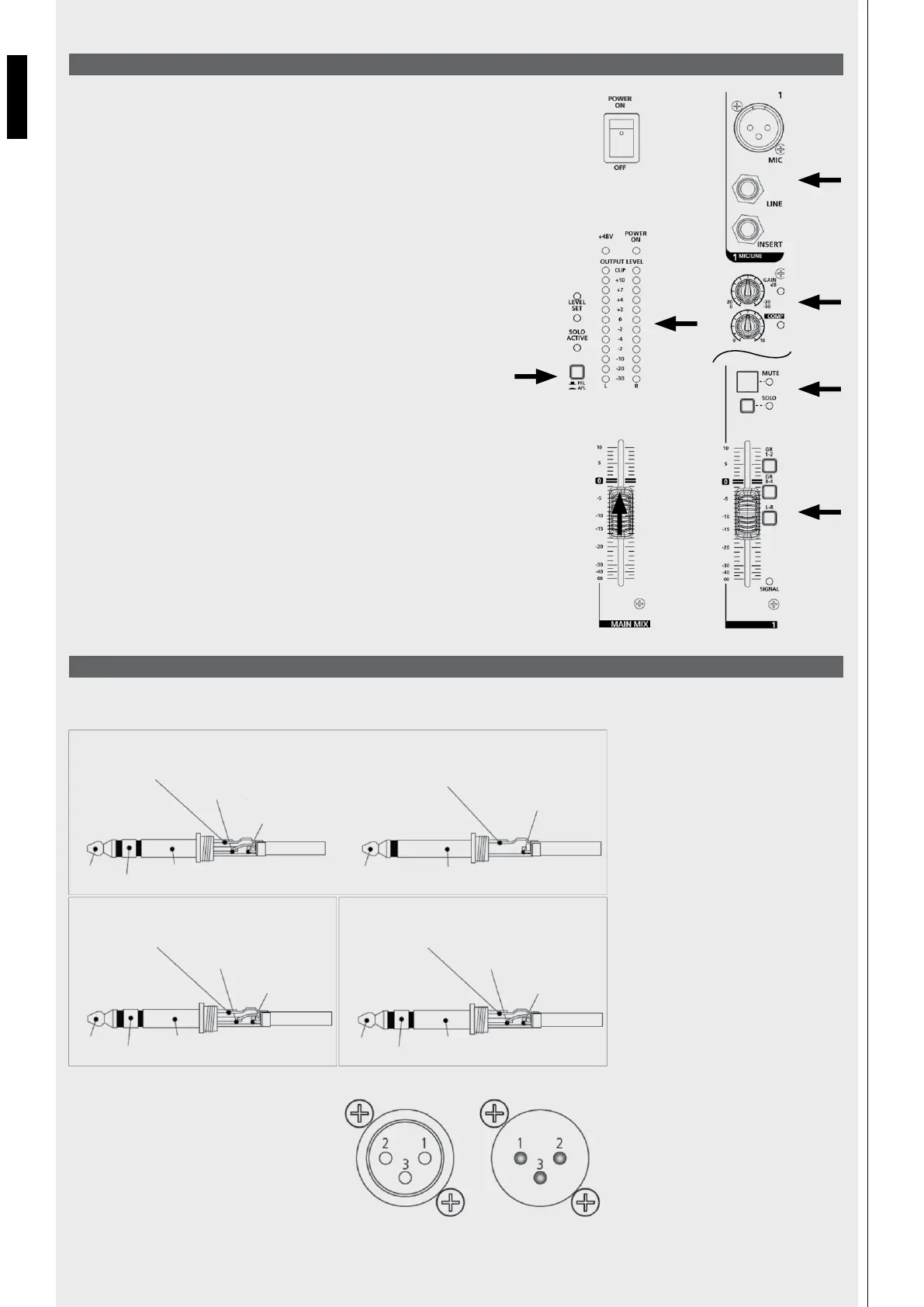

GUÍA RÁPIDA (ejemplo)
PARA UTILIZAR LA MESA DE MEZCLAS POR PRIMERA VEZ.
• Con la mesa de mezclas apagada, conecte las Cajas Acústicas activas (o un
amplificador estéreo) a las salidas MAIN MIX [24] del panel trasero.
• Verifique que todos los controles de nivel de la mesa de mezclas (“fader”) se
encuentran en la posición – ∞.
Encienda la mesa de mezclas en secuencia (mediante el interruptor POWER
ON [31]) y luego encienda las cajas acústicas activas que estén conectadas.
• Conecte un micrófono dinámico (mediante el cable balanceado) al conector
XLR (entrada MIC) del canal 1. Cuando se utiliza un micrófono de condensador
o electret también hay que activar el interruptor de alimentación Phantom de
+48 V [30]).
• Pulse el botón SOLO del canal y asegúrese de que el botón PFL / AFL (al lado
del LED OUTPUT LEVEL de la barra) está ajustado en PFL.
• Cante o hable al micrófono y aumente al mismo tiempo el nivel del control
GAIN del canal hasta que se indique un valor aproximado de 0 dB en el LED
OUTPUT LEVEL de la barra.
• Suelte el botón SOLO del canal.
• Verifique que el botón MUTE del canal se ha soltado y pulse el botón L-R.
• Suba el control de nivel (“fader”) del canal hasta el valor 0 dB.
• Suba lentamente el control de nivel (“fader”) de las salidas principales MAIN
MIX [14] hasta que las cajas acústicas tengan el volúmen deseado.
CONECTOR JACK DE 6,35 mm
CONECTOR XLR
Patillas del conector XLR:
1 = tierra
2 = señal de audio (+)
3 = señal de audio (–)
CABLEADO DE LOS CONECTORES
ESPAÑOL
XLR Connector (F) XLR Connector (M)
Sleeve
Ring
Tip
Sleeve = Ground
Ring = Right Channel
Tip=Left Channel
PHONES (TRS)
Sleeve
Ring
Tip
Sleeve = Ground
Sleeve = Ground
Sleeve = Ground
Ring = Signal Return
Tip = Signal Send
INSERT (TRS)
Sleeve
Sleeve
Tip
Tip
Ring
Tip = Hot
Ring = Cold
BALANCED (TRS) UNBALANCED (TS)
Tip = Hot
