- 8 -
使用尼龙支撑柱和尼龙螺母把通信板支撑起来,然后使用通
信板固定螺丝将其固定在底壳预定位置上
安装显示模块将其卡入前面板卡槽(卡入过程用力要适当,
防止造成前面板变形)
模块输入输出连接采用可插拔式端子,将输入输出的四个线
头插入到端子公头对应的孔位中,将输入正负分别接到模
端子母头的 IN+,IN-;输出正负接到 OUT+OUT-
通过通信板连接线连接数控模块与通信板
g) 接好之后可以通电看是否连接成功。(注意通电前再次检查接
线是否正确)
h) 安装上盖,将上盖装配到下壳,采用配套螺丝固定
i) 本产品配套四个透明脚垫,用户可对称粘贴到外壳底部四个角上。

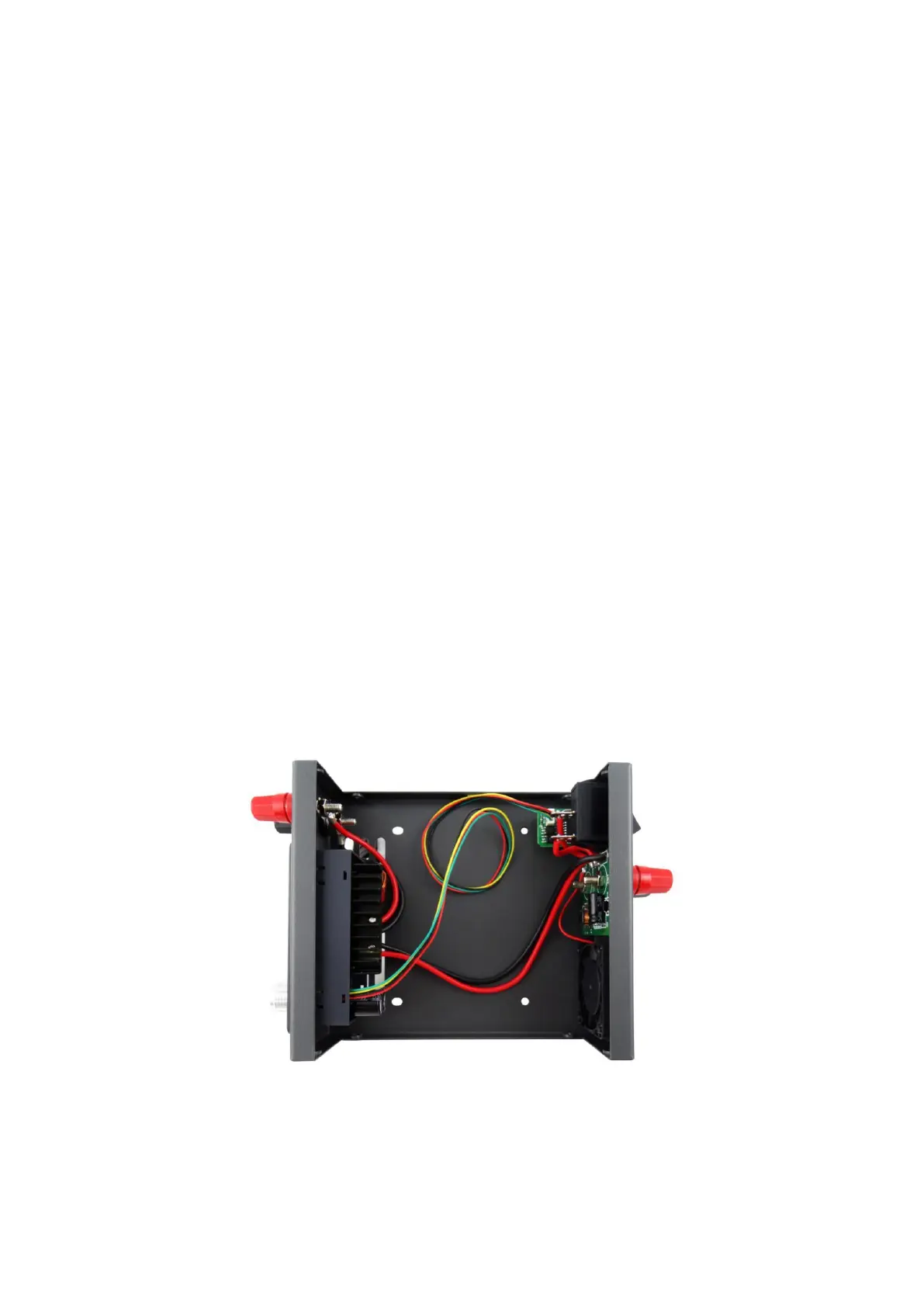

3.3 内部连线图:
3.4 延伸应用扩展:客户可在壳子内部中间部分装入 10 18650 串联
的电池组给电源供电,做成手持移动大功率直流稳压电
