RD DPS5020 Installation Instructions

- 6 -
⚫ 将电源开关用预先准备好的连接线焊接在供电板 Key 处背面焊盘。
e) 安装好输出接线端子，将准备好的带有冷压端子的输出线连接到
输出接线端子上，并用螺帽拧紧（输出端子上正下负安装，输出
线不要接错）

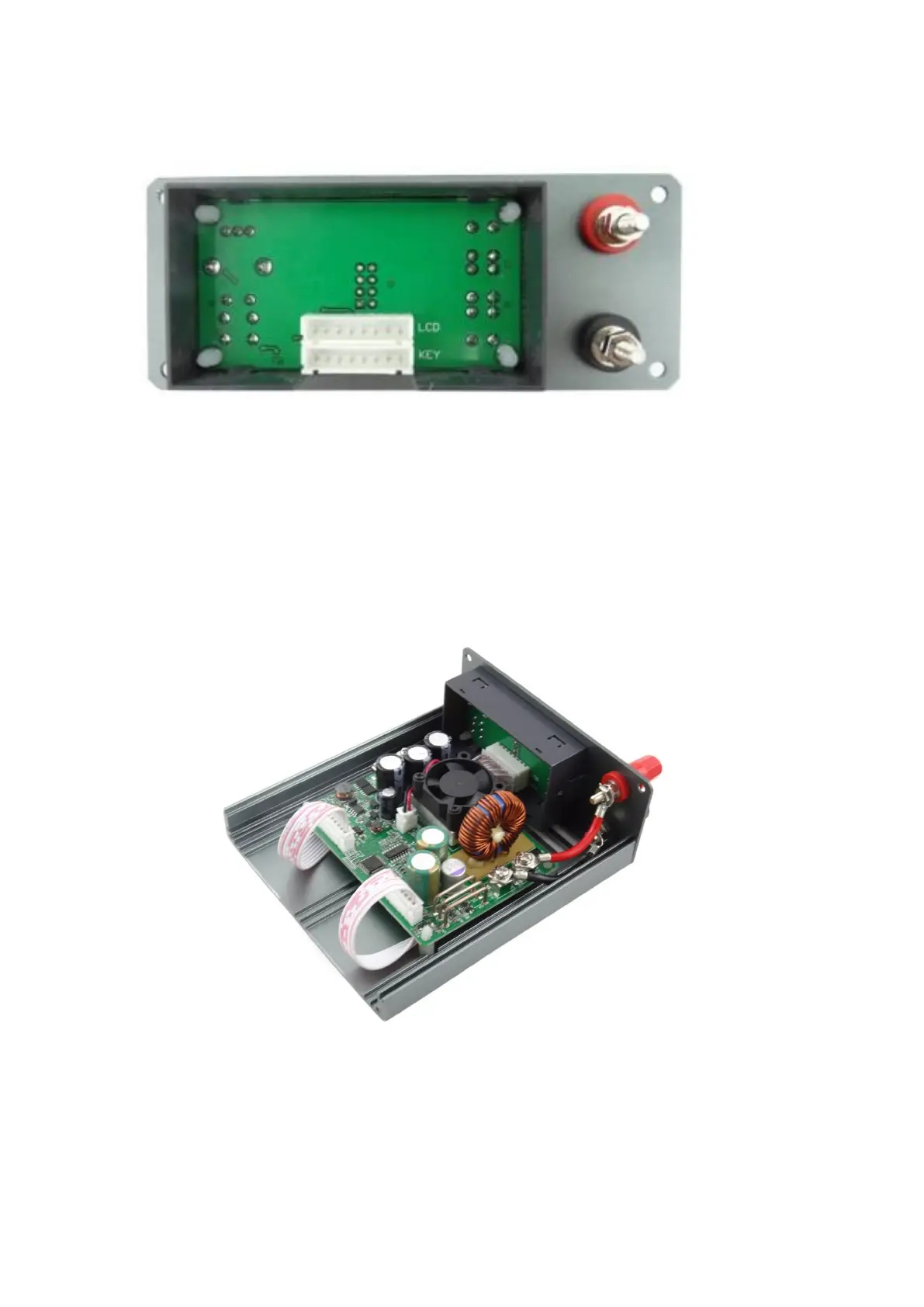

f) 本外壳针对的产品分为显示模块和功率模块，安装过程为：
⚫ 安装显示模块将其卡入前面板卡槽上（卡入过程用力要适当，
防止造成前面板变形）。
⚫ 安装上显示模块和功率模块连接的排线，注意 PCB 板的丝印

RD DPS5020 Specifications

General

Brand	RD
Model	DPS5020
Category	Power Supply
Language	English
