4. Montaje

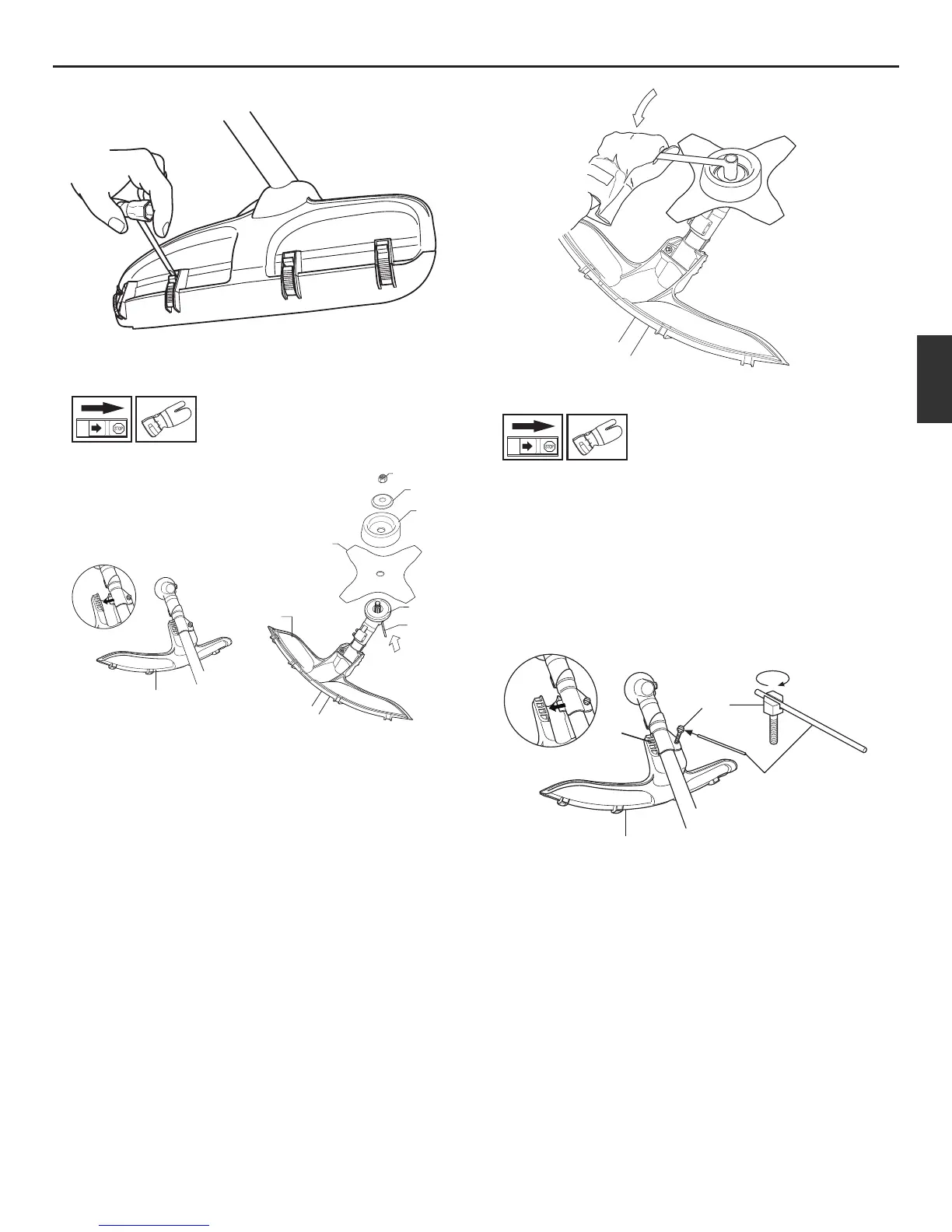

El desmontaje del manto protector se facilita usando la llave
para bujías; vea la figura.
■ Montaje de la protección de hoja, hoja de hierba y cuchilla
de hierba
• La protección de la hoja/protección combinada (A) se
engancha en la sujeción del tubo y se fija con un tornillo.
¡NOTA! Compruebe que el manto protector está desmontado.
Utilice la protección de hoja recomendada. Vea el capítulo
Datos técnicos.
• Coloque la pieza de arrastre (B) en el eje de salida.
• Gire el eje de la hoja hasta que uno de los orificios de la pieza
de arrastre coincida con un orificio de la caja de engranajes.
• Introduzca el pasador de seguridad (C) en el orificio para
bloquear el eje.
• Coloque la hoja (D), la cazoleta de apoyo (E) y la brida de
apoyo (F) en el eje de salida.
• Monte la tuerca (G). La tuerca debe apretarse con un par de
35-50 Nm (3,5-5 kpm). Utilice la llave tubular del juego de
herramientas. Tome el mango de la llave lo más cerca posible
de la protección de la hoja. La tuerca se aprieta girando la llave
en sentido contrario a la rotación (NOTA: rosca izquierda).
■ Montaje de las demás protecciones y equipos de corte
• Monte la protección de la recortadora/protección combinada (A)
para trabajar con el cabezal de corte/ las cuchillas de plástico.
¡NOTA! Compruebe que el manto protector está montado.
Enganche la protección de la recortadora/protección
combinada (A) en ambos ganchos del soporte de chapa (M).
Doble la protección en torno del tubo y apriételo con el tornillo
(L) en el lado opuesto del tubo. Usar el pasador de fijación (C).
Poner el pasador de fijación en la ranura de la cabeza del
tornillo y apretar. Ver la figura.
• Coloque la pieza de arrastre (B) en el eje de salida.
