RedMax EXZ260S-PH - Page 35

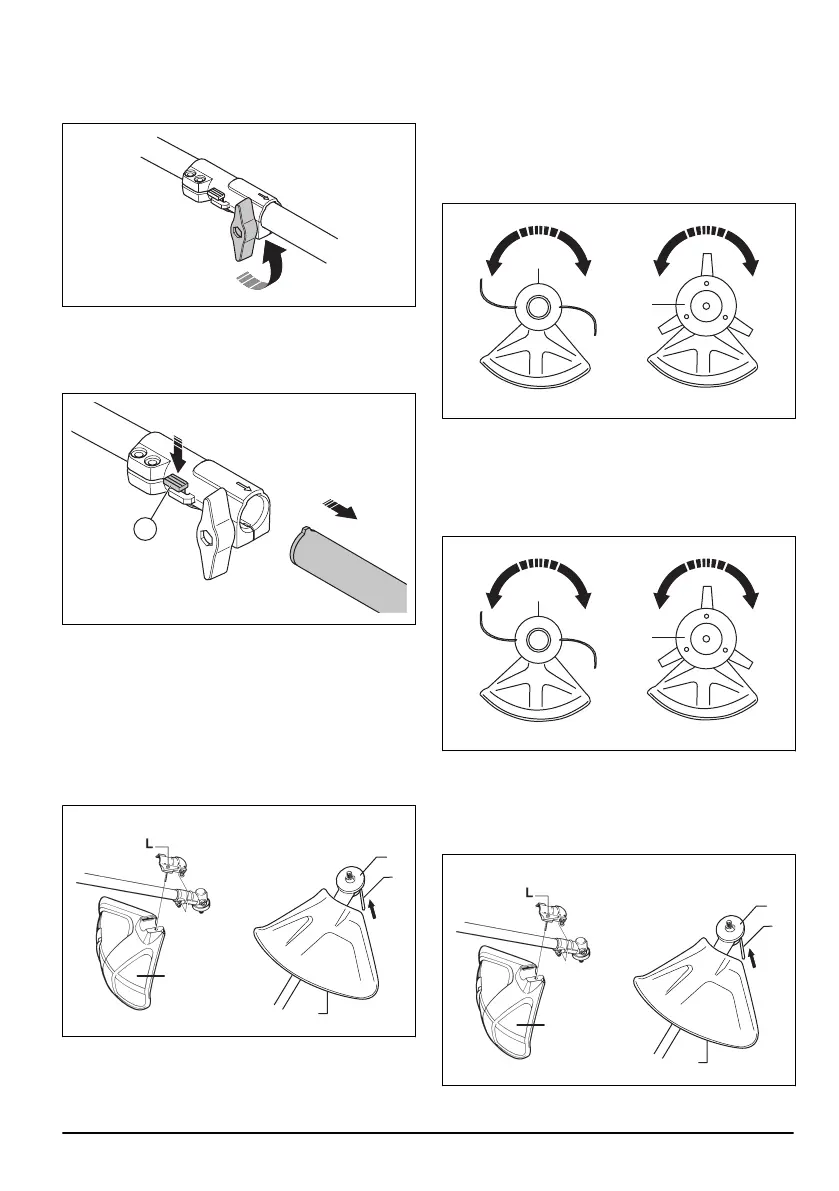

Para desmontar el eje de dos piezas
1. Gire la perilla unas 3 vueltas o más para aflojar el
acoplamiento.
2. Mantenga presionado el botón (C).
3. Apriete fuertemente hacia abajo el extremo del eje al
que está conectado el motor.
4. Tire del accesorio para sacarlo del acoplamiento.
C
Para montar la protección del equipo
de corte y el cabezal de corte
1. Fije la protección del equipo de corte (A) correcta
para el cabezal de corte. Consulte
Accesorios en la
página 45 .
2. Coloque la protección del equipo de corte en la
conexión sobre el eje.
3. Fíjela con el perno (L).
A
A
B
C
4. Instale el disco de arrastre (B) en el eje de salida.
5. Gire el eje de salida hasta que uno de los orificios en
el disco de arrastre se alinee con el orificio
correspondiente en la caja de engranajes.
6. Coloque el pasador de bloqueo (C) en el orificio para
bloquear el eje.
7. Gire el cabezal de corte/cuchillas de plástico (H) en
el sentido contrario en que rotan el cabezal de corte/
cuchillas de plástico.
H
H
Para desmontar la protección del
equipo de corte y el cabezal de corte
1. Gire el cabezal de corte/cuchillas de plástico (H) en
el sentido en que rotan el cabezal de corte/cuchillas
de plástico.
H
H
2. Tire del pasador de bloqueo (C) en el orificio para
desbloquear el eje.
3. Retire el disco de arrastre (B) en el eje de salida.
4. Afloje el perno (L) de la conexión de la protección
del equipo de corte en el eje.
A
A
B
C
1111 - 002 - 21.03.2019
35
