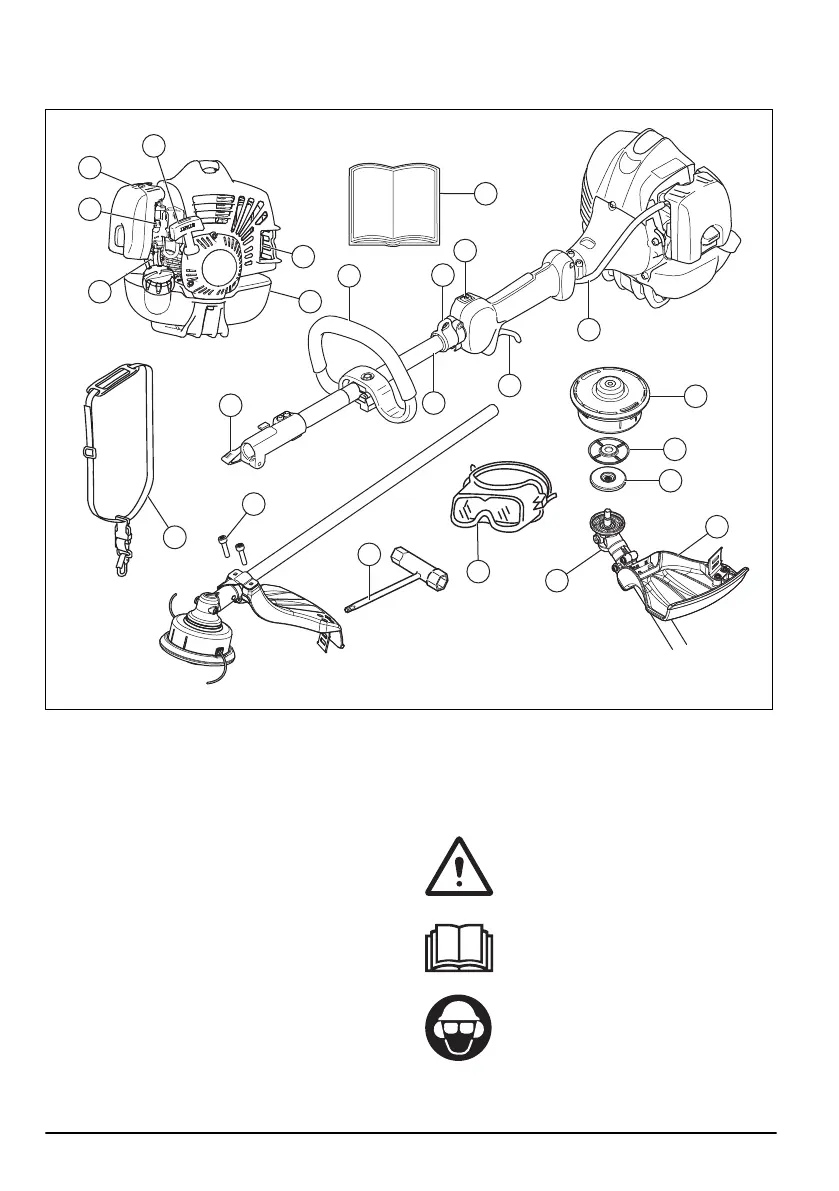

Présentation de la machine
1
14
7
12
13
16
8
10
11
9
6
5
4
3
2
23
15
17
18
19
20
22
21
1. Poignée en boucle
2. Point de suspension
3. Interrupteur d’arrêt
4. Câble d’accélération
5. Gâchette d’accélération
6. Carter d’arbre d’entraînement
7. Boulon à papillon
8. Pare-étincelles
9. Poignée du démarreur
10. Réservoir de carburant
11. Pompe d’amorçage
12. Levier du volet de départ
13. Couvercle du filtre à air
14. Clé à usages multiples
15. Lunettes de protection
16. Courroie d’épaule
17. Vis
18. Tête de coupe
19. Entretoise
20. Disque d’entraînement
21. Pignon conique
22. Protection de l’outil de coupe
23. Manuel d’utilisation
Symboles figurant sur la machine
Faire attention et utiliser le produit
correctement. Cet outil peut causer des
blessures graves, ou même mortelles, à
l’utilisateur et à d’autres personnes.
Lire soigneusement le manuel d’instructions
et veiller à bien comprendre les directives
avant d’utiliser cette machine.
Utiliser un casque de protection dans les
endroits où des objets peuvent tomber sur
vous. Utiliser un dispositif de protection
homologué pour les oreilles. Utiliser un
