2. Déplacer l’entretoise dans la fente du guidon en
boucle.
3. Fixer l’écrou, le bouton et la vis, sans trop les serrer.
4. Régler le produit dans une position confortable.
5. Serrer le boulon.

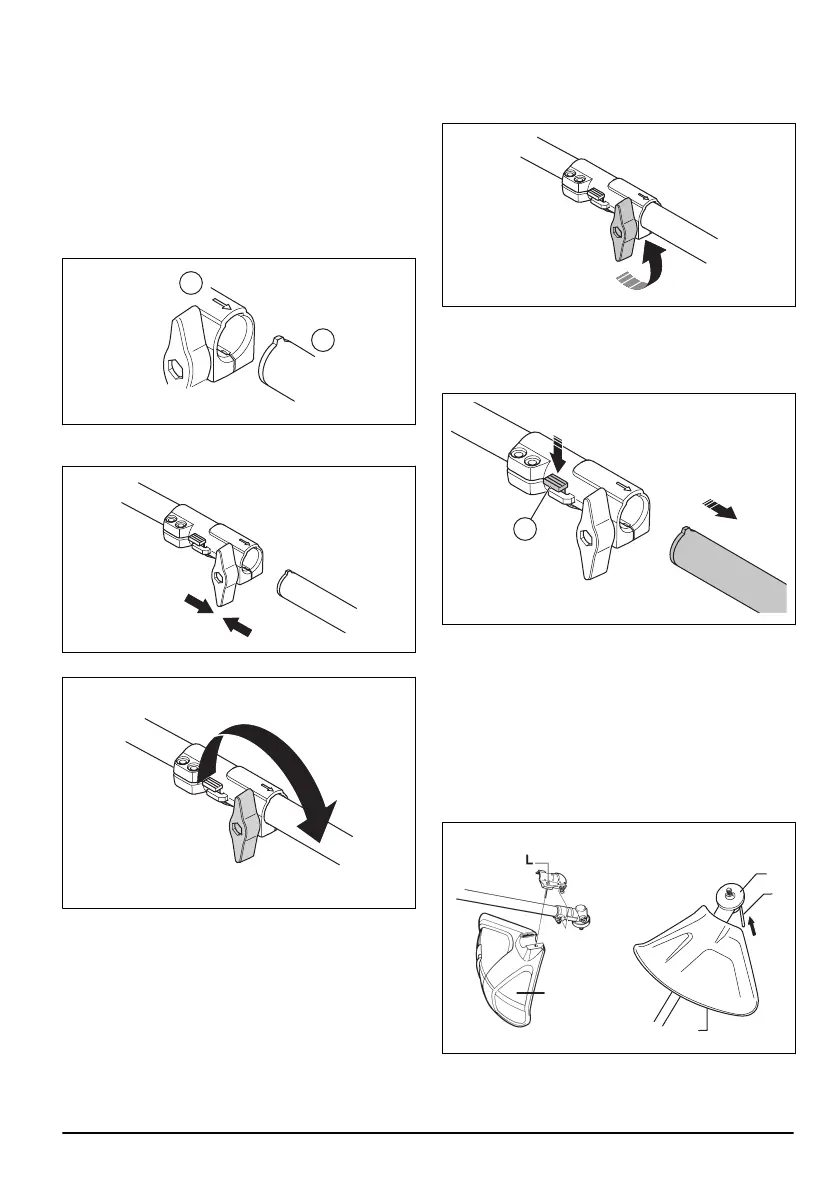

Pour assembler l’arbre en deux pièces
1. Tourner le bouton pour desserrer le raccord.
2. Aligner la languette de l’équipement de coupe (A)
avec la flèche figurant sur le raccord (B).
3. Pousser avec précaution l'arbre dans le raccord
jusqu'à ce que vous entendiez un déclic.
4. Serrer le bouton à fond.
Pour démonter l’arbre en deux pièces
1. Tourner le bouton de 3 tours ou plus pour desserrer
le raccord.
2. Appuyer longuement sur le bouton (C).
3. Tenir fermement à l'extrémité de l'arbre rattachée au
moteur.
4. Tirer l’outil bien droit pour l’extraire du raccord.
Pour monter le dispositif de protection
de l’outil de coupe et la tête de coupe
1. Fixer le dispositif approprié de protection de
l’équipement de coupe (A) pour la tête de
désherbage. Se reporter à la section
Accessoires à
la page 70
.
2. Placer le dispositif de protection de l’outil de coupe
sur le support de l’arbre.
3. Fixer à l’aide du boulon (L).
4. Installer le disque d’entraînement (B) sur l’arbre de
sortie.
1111 - 002 - 21.03.2019
59
