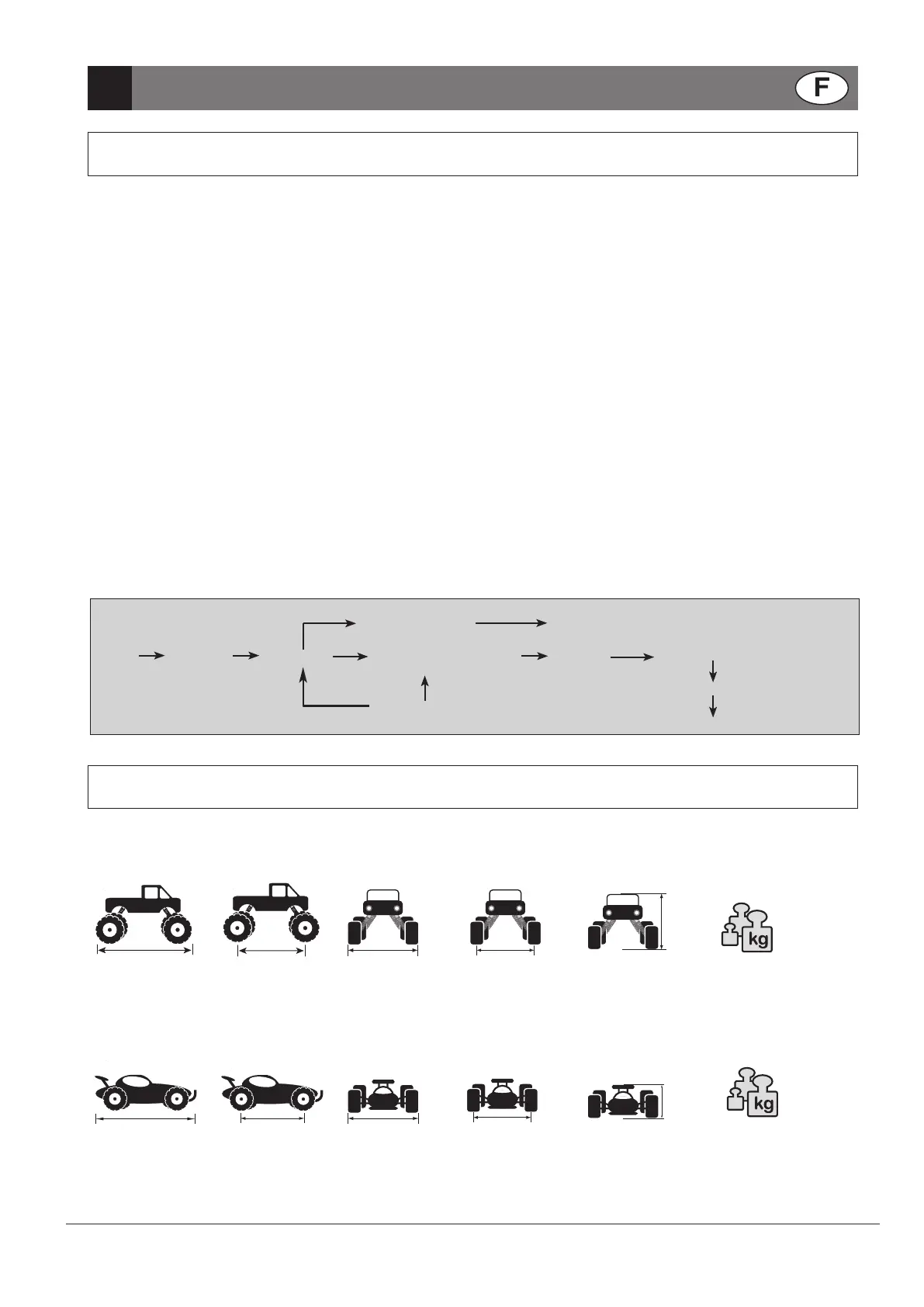

2 VUE D´ENSEMBLE
Moteur :
Une tension de service de 7,2 V est nécessaire pour le moteur électrique déparasité Speed Machine 540 à haute puissance.
Elle est fournit p. ex. par un Racing Pack Ni-Cd NiMH à 6 cellules (2400 mAh, non contenu dans l’emballage).
Entraînement :
L’entraînement se fait par le pignon du moteur directement sur la roue dentée principale et par l’arbre de la roue dentée
principale directement sur l’arbre du différentiel de l’essieu arrière et sur l’arbre de cardan vers le différentiel de l’essieu
avant.
Les différentiels de l’essieu avant et arrière pour la compensation du régime entre le rayon de virage interne et externe des
roues sont complètement blindés.
Les arbres d’entraînement, entraîneurs et roues coniques en métal assurent une puissance et une durée de vie élevées.
Châssis :
Le châssis monocoque de matière plastique en trois parties offre une grande stabilité par sa construction
semi-fermée.
La servo-direction, le régulateur de vitesse et le récepteur sont protégés par le châssis.
Le support d’accu intégré maintient l’accu d’entraînement en position optimale et les pares-chocs avant et arrière protègent
le modèle réduit en cas de tamponnements.
Mécanisme de roulement :
Le modèle réduit est équipé d’une suspension à roues indépendantes aux deux bras transversaux.
Un servosaver monté dans le levier de commande servo protège la servo-direction contre des chocs forts.
INFORMATIONS TECHNIQUES
Monster Truck Chassis Cross Tiger
Longueur totale Empattement Largeur Ecartement des roues Hauteur Poids avec moteur
(sans installation
radiopilotée et accu)
400 mm 250 mm 310 mm 250 mm 190 mm ca. 1550 g
DIMENSIONS ET POIDS
Monster Truck Chassis Cross Tiger
Longueur totale Empattement Largeur Ecartement des roues Hauteur Poids avec moteur
(sans installation
radiopilotée et accu)
400 mm 250 mm 310 mm 250 mm 190 mm ca. 1550 g
Servo-direction Direction
Pilote Émetteur Récepteur Régulateur de vitesse Moteur Entraînement (4WD)
électronique
Différentiel de l´essieu arrière
Accu d´entraînement
Différentiel de l´essieu avant
Processus de commande
