Reely CROSS-TIGER - Assembly Steps - Wheel and Axle Finalization; Wheel and Axle Assembly Details

40
No. 23 16 40 / 23 16 41
© REELY 09/06
4 BAUSTUFEN / ASSEMBLY STEPS / ETAPES DE MONTAGE / BOUWSTAPPEN
41
No. 23 16 40 / 23 16 41
© REELY 06/06
4 BAUSTUFEN / ASSEMBLY STEPS / ETAPES DE MONTAGE / BOUWSTAPPEN

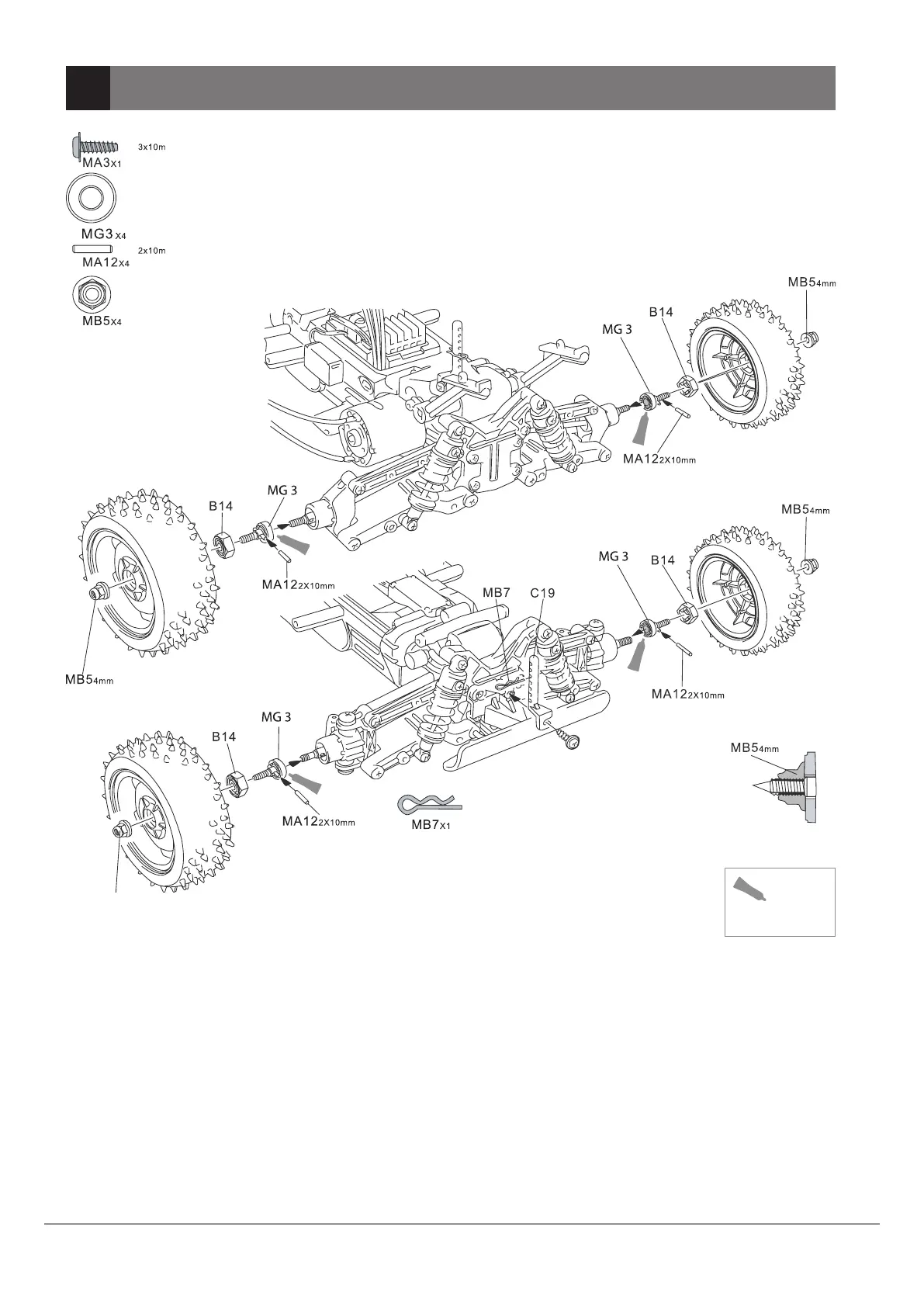

MA3
Schneidschraube mit Bund
Flanged tapping screw
Vis autotaraudeuse avec
attache
Tapschroef met kraag
MG3
Gleitlager, Metall
Metal bearing
Palier à glissement
métallique
Metalen glijlager
MA12
Welle
Shaft
Arbre
As
MB5
Stopmutter mit Bund
Flange Lock nut
Ecrou d‘arrêt avec
attache
Borgmoer met kraag
In den Kunststoff einschrauben
Tighten up into nylon portion
Visser dans le plastique
In de kunststof schroeven
Fetten
Lubricate
Graisser
Smeer
