2 ÜBERSICHT
Motor:
Der leistungsstarke und entstörte Elektromotor 540 benötigt eine Betriebsspannung von 7,2 V.
Diese wird z. B. von einem 6-zelligen Ni-Cd NiMH Racing Pack (nicht im Lieferumfang) bereitgestellt.
Antrieb:
Der Antrieb erfolgt über das Motorritzel direkt auf das Hauptzahnrad, und über die Welle des Hauptzahnrades direkt auf die
Welle des Hinterachsdifferenzials und auf die Kardanwelle zum Vorderachsdifferenzial.
Die Differenziale der Vorder- und Hinterachse für den Drehzahlausgleich zwischen kurveninnerem und kurvenäusserem Rad
sind voll gekapselt.
Antriebswellen, Mitnehmer und Kegelräder aus Metall gewährleisten hohe Belastbarkeit und Lebensdauer.
Chassis:
Das dreiteilige Monocoque Chassis aus Kunststoff sorgt durch den halbgeschlossenen Aufbau für große Stabilität.
Lenkservo, Fahrtregler und Empfänger werden geschützt im Inneren des Chassis untergebracht.
Der integrierte Akkuhalter sichert den Fahrakku an der optimalen Position, Stoßfänger vorne und hinten schützen das Modell
bei Karambolagen.
Fahrwerk:
Das Modell verfügt über Einzelradfederung und Einzelradaufhängung an Doppelquerlenkern.
Ein in den Servosteuerhebel integrierter Servo-Saver schützt das Lenkservo vor harten Schlägen.

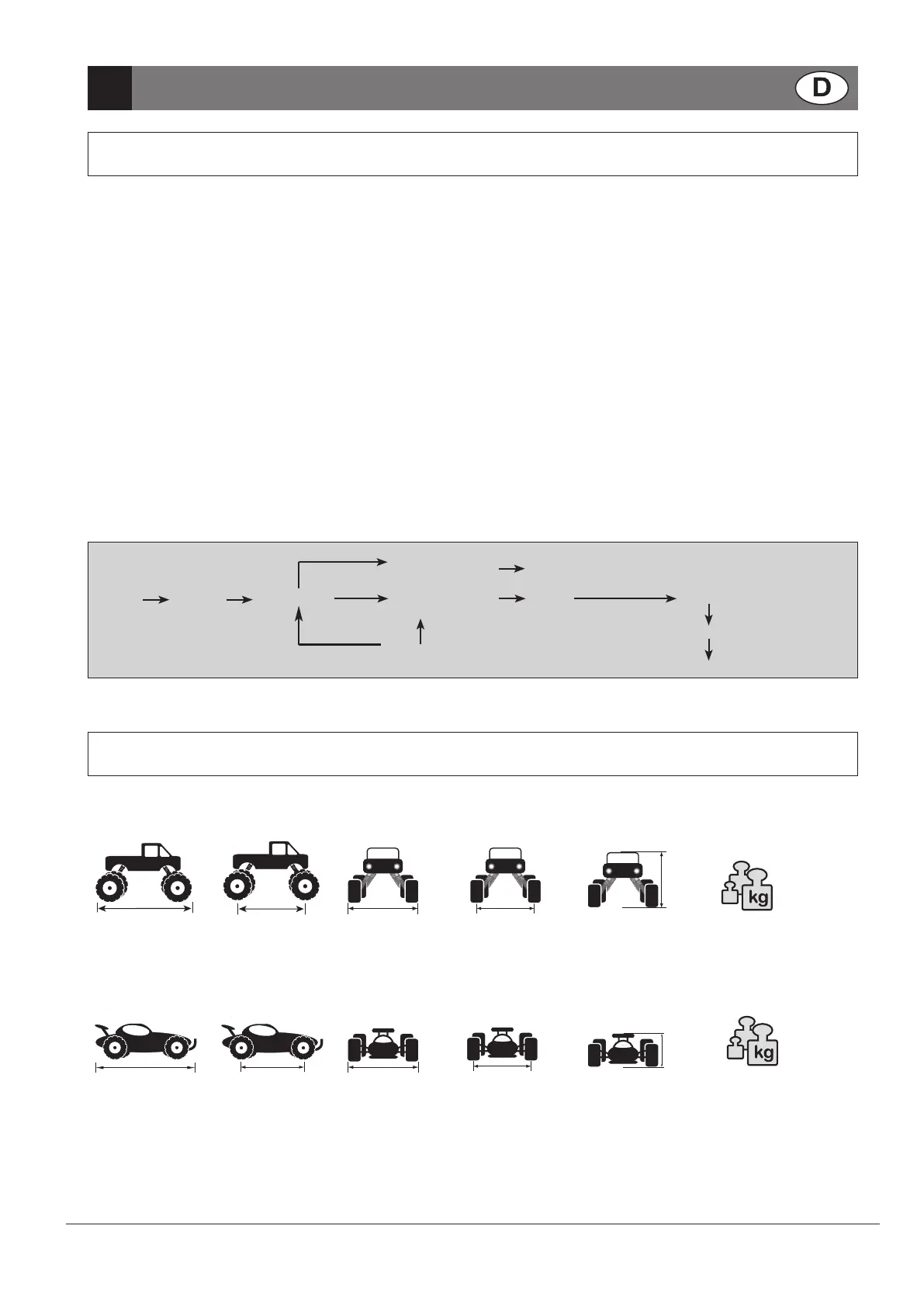

TECHNISCHE INFORMATIONEN
Monster Truck Chassis Cross Tiger
Gesamtlänge Radstand Breite Spurweite Höhe Gewicht mit Motor
(ohne RC-Anlage, Akku)
400 mm 250 mm 310 mm 250 mm 190 mm ca. 1550 g
MAßE UND GEWICHT
Buggy Chassis Sturdy
Gesamtlänge Radstand Breite Spurweite Höhe Gewicht mit Motor
(ohne RC-Anlage, Akku)
390 mm 250 mm 255 mm 225 mm 170 mm 1500 g
Lenkservo Lenkung
Fahrer Sender Empfänger Elektronischer Motor Antrieb (4WD)
Fahrtregler
Hinterachsdifferenzial
Fahrakku
Vorderachsdifferenzial
Ablauf der Steuerung:
