Guide d’utilisation Gobi II Französisch
33

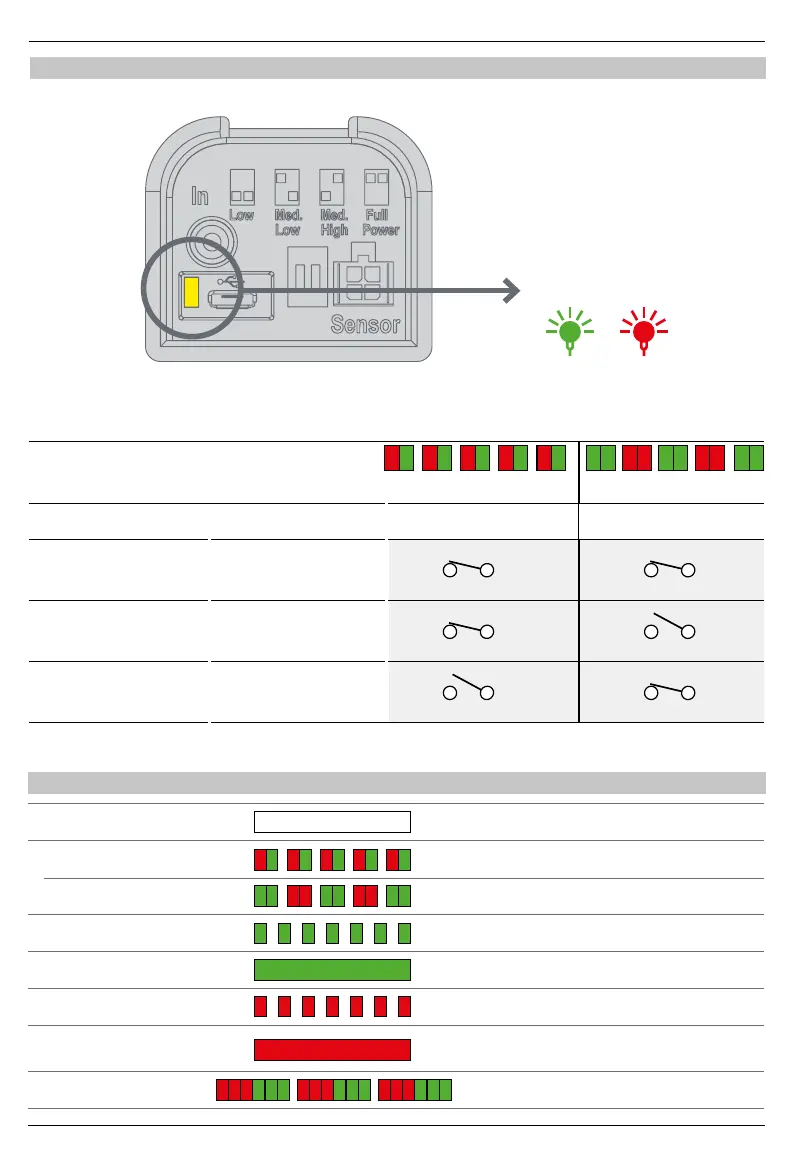

Signaux du relais d’alarme LED
Signaux LED en service
Séquences de démarrage
Etat de la pompe Niveau de condensat Mode par défaut
Mode périphérique
Pas alimentée N/A
Alimentée Niveau d'alarme inférieur
Alimentée Alarme activée
(normalement fermé) (normalement ouvert)
Pas alimentée
La pompe est male connectée ou aucune tension d‘entrée. Pro-
blème avec le système A / C ou l‘alarme est male connectée
Séquence de démarrage
(Mode par défaut)
L‘alternance rouge / vert clignote 5 fois seulement
puis s‘arrête et passe en mode veille.
Démarrer la séquence
LED (Mode périphérique)
L‘alternance rouge / vert clignote 5 fois seulement
puis s‘arrête et passe en mode veille.
Mode veille -attendre d‘eau Vert clignotant en continu
Pompage de l‘eau Vert xe. Fonctionnement normal
Mode de niveau d‘eau
élevé
Rouge clignotant. Fonctionne avec un niveau d’eau
trop élevé
Mode d‘alarme -relais
activé
Rouge xe. La pompe ne peut pas suivre l‘arrivée d‘eau.
Pour empêcher le débordement de l‘eau, couper l’ali-
mentation A / C jusqu‘à ce que le niveau d‘eau diminue
Code reconguration
La pompe fait 3 séquences supplémentaires, recon-
gurer les commutateurs pour plus de capacité
Or
Table d‘opération de relais d‘alarme
❋ Le fonctionnement du relais d‘alarme est congurable par l‘utilisateur, voir page 9 ❋
