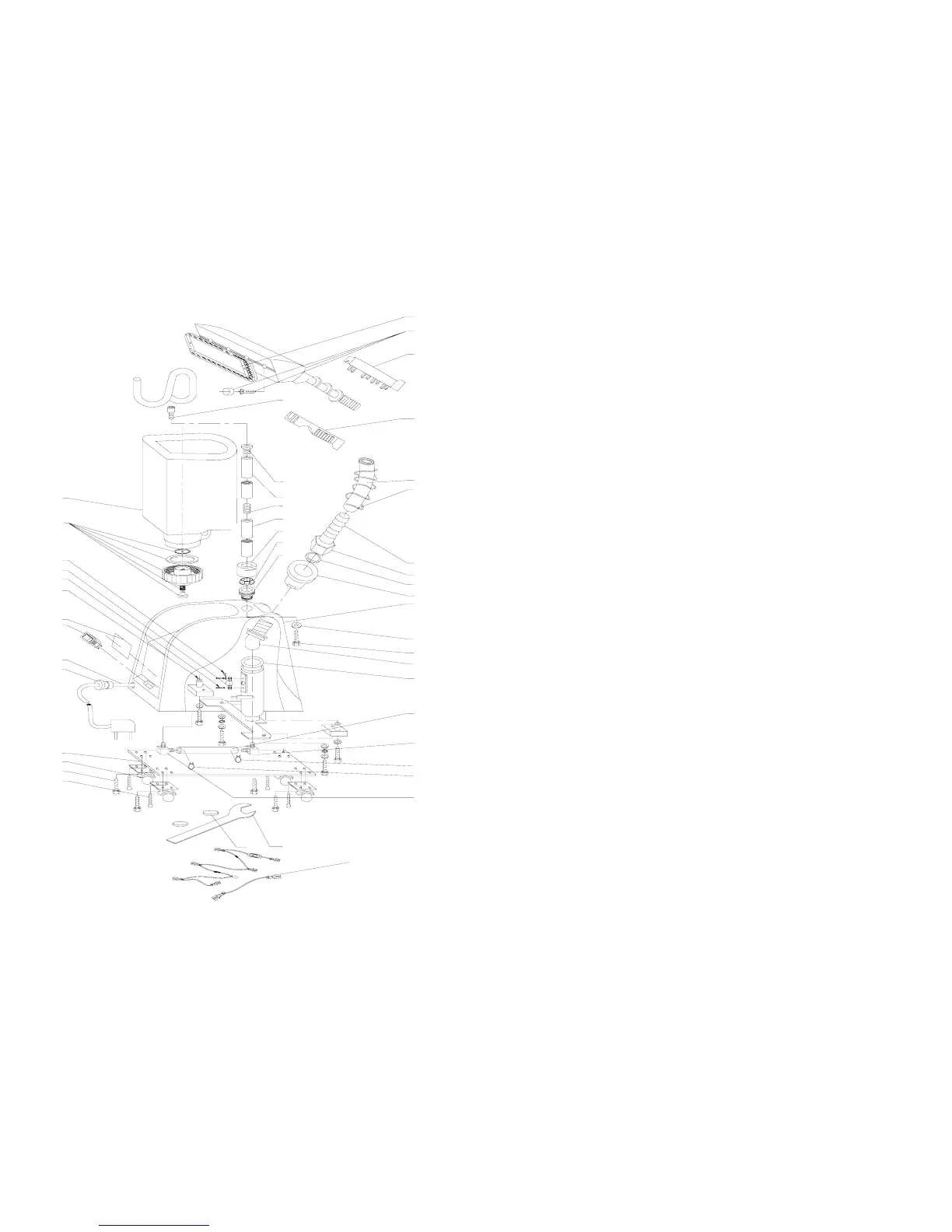

LISTA DE PARTES DEL G4
NO. DE REF. NÚMERO DE PARTE DESCRIPCIÓN
1 HS-3 Cubiertaexterior
2 HS-9 Tapa
3 HS-10 Tuercadelalengüetadelamanguera
4 HS-11 LengüetadelaManguera
5 HS-12 Resorte
6 HS-14W Manguera
7 HS-20 Parteinferiordelacubiertadelmango
8 HS-21 Partesuperiordelacubiertadelmango
9 HS-22/23 Cabezaldevapor
10 HS-32 Cepillo
11 HS-19 Partesuperiordelavarilladesoporte
12 HS-18 Tapadetuerca
13 HS-17 Partemediadelavarilladesoporte
14 HS-16 Conectorroscado
15 HS-24 Parteinferiordelavarilladesoporte
16 HS-13 Basedelavarilla
17 HS-29 Arandeladelabasedelavarilla
18 HS-28 Acopledelabasedelavarilla
19 HS-8 Arandela
20 GB818-85 Tornillo
21 HS-7 Tapadelelemento
22 HS-2-0 Elementocalefactor
23 HS-1-0 Tubodesilicona
24 HS-4 Conectorcodo
25 HS-SP Llave
26 HS-MAG Imán
27 GB845-85 Tornillo
28 GB5285-85 Tornillo
29 HS-A-6 Ruedita
30 HS-1 Placabase
31 HS-2W Cojinetedelcable
32 HS-A-3 CabledeAlimentación
33 HS-A-1 LlavedeEncendido
34 HS-27W Etiqueta
35 HS-25 Pata
36 GB818-85 Tornillo
37 HS-A-2 Termostato
38 HS-A-5 Ganchodesujeción
39 HS-A-4 Fusible
40 HS-5 Tapadelabotella
41 HS-15 Botelladeagua
42 HS-4 Codo(igualalHS-24)
43,44 HS-CLIP Gancho
45 HS-SEAL Bordedegoma
CONJUNTOS: NO SE MUESTRAN EN EL DIAGRAMA
HHC Cabezal y mango de plástico completos
HSHHC Cabezal y mango de plástico con manguera completos
HSMHHC Cabezal y mango de metal completos
HS-HR Varilladesoportecompleta
G4
1
2
3
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
4
40
41
42
43
44
45
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
