Renault B 120 - Panneau Inférieur (Partiel)

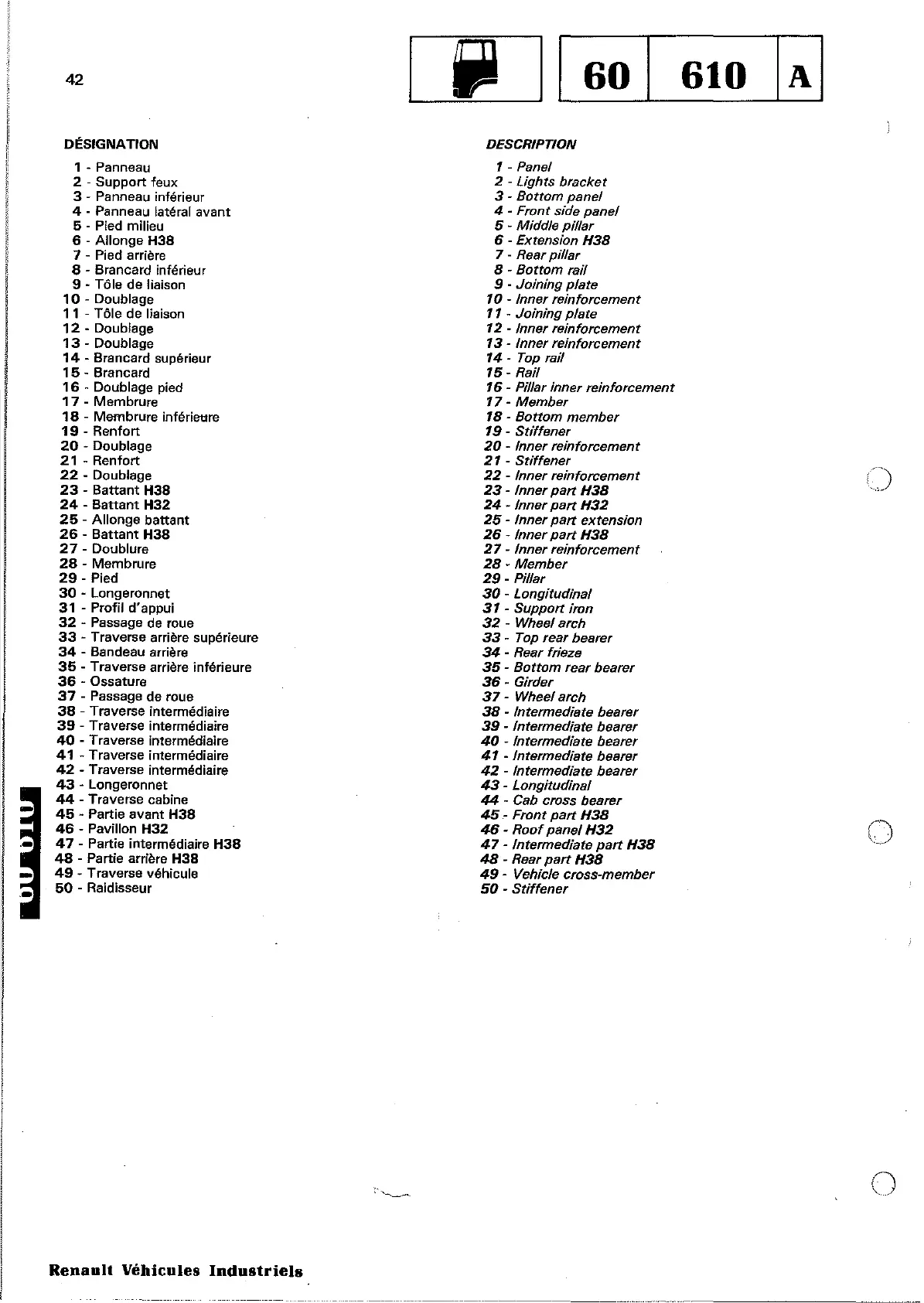

42
DÉSIGNATION
1 - Panneau
2 - Support feux
3 - Panneau inférieur
4 - Panneau latéral avant
5 - Pied milieu
6 - Allonge
H38
7 - Pied arrière
8 - Brancard inférieur
9 - Tôle
de liaison
10 - Doublage
11 - Tôle de liaison
12 - Doublage
13 - Doublage
14 - Brancard supérieur
15 - Brancard
16 - Doublage pied
17 - Membrure
18 - Membrure inférieure
19 - Renfort
20 - Doublage
21 - Renfort
22 - Doublage
23 - Battant H38
24 - Battant H32
25 - Allonge battant
26 - Battant H38
27 - Doublure
28 - Membrure
29 - Pied
30 - Longeronnet
31 - Profil d'appui
32 - Passage de roue
33 - Traverse arrière supérieure
34 - Bandeau arrière
35 - Traverse arrière inférieure
36 - Ossature
37 - Passage de roue
38 - Traverse intermédiaire
39 - Traverse intermédiaire
40 - Traverse intermédiaire
41 - Traverse intermédiaire
42 - Traverse intermédiaire
43 - Longeronnet
44 - Traverse cabine
45 - Partie avant H38
46 - Pavillon H32
47 - Partie intermédiaire H38
48 - Partie arrière H38
49 - Traverse véhicule
50 - Raidisseur
Renault Véhicules Industriels
00 1_
6
_° L--
6
_
to
_[;]
DESCRIPTION
1 - Panel
2 - Lights bracket
3 - Bottom panel
4 - Front side panel
5 - Middle pillar
6 - Extension H38
7 - Rear pillar
8 - Bottom rail
9 - Joining plate
10 - Inner reinforcement
11 - Joining plate
12 - Inner rein forcement
13 - Inner rein forcement
14 - Top rail
15 - Rail
16 - Pillar inner reinforcement
17 - Member
18 - Bottom member
19 - Stillener
20 - Inner rein forcement
21 - Stiffener
22 - Inner rein forcement
23 - Inner part H38
24 - Inner part H32
25 - Inner part extension
26 - Inner part H38
27 - Inner reinforcement
28 - Member
29 - Pillar
30 - Longitudinal
31 - Support iron
32 - Wheel arch
33 - Top rear besrer
34 - Rear frieze
35 - Bottom rear besrer
36 - Girder
37 - Wheel arch
38 - Intermediate besrer
39 - Intermediate bearer
40 - Intermediate bearer
41 - Intermediate besrer
42 - Intermediate besrer
43 - Longitudinal
44 - Cab cross besrer
45 - Front part H38
46 - Roof panel H32
47 - Intermediate part H38
48 - Rear part H38
49 - Vehicle cross-member
50 - Stiffener
()
(\ ..
