_6_to
__
GJ
49
o
o

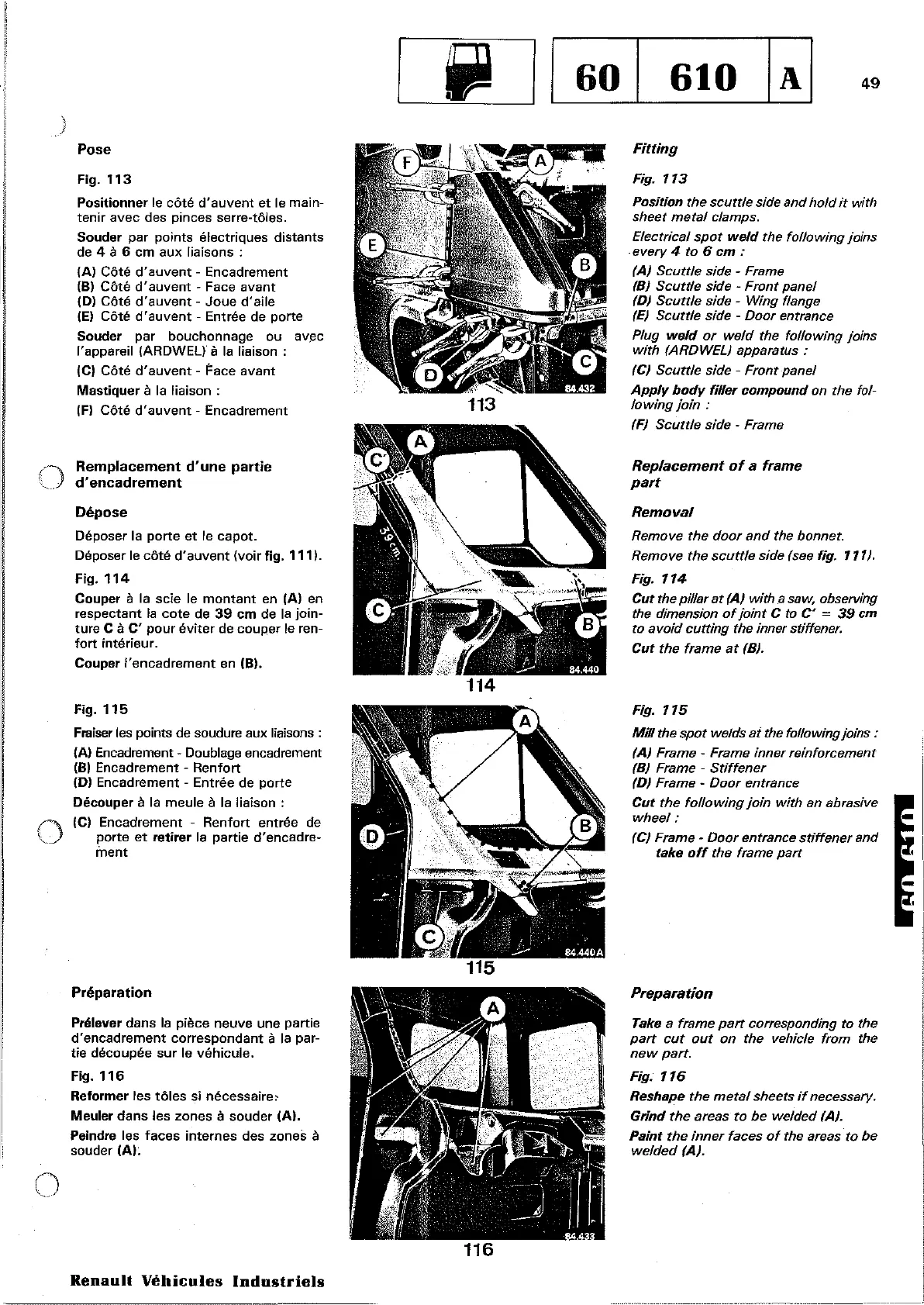

Pose
Fig.
113
Positionner
le
côté d'auvent et
le
main-
tenir avec des pinces serre-tôles.
Souder par points électriques distants
de
4 à 6 cm aux liaisons;
(A) Côté d'auvent - Encadrement
(B) Côté d'auvent - Face avant
(0)
Côté d'auvent - Joue d'aile
(E)
Côté
d'auvent
- Entrée de porte
Souder par bouchonnage
ou
aV,ec
l'appareil (ARDWELI à
la
liaison:
(C) Côté d'auvent - Face avant
Mastiquer à
la
liaison:
(F)
Côté d'auvent - Encadrement
Remplacement
d'une
partie
d'encadrement
Dépose
Déposer
la
porte et
le
capot.
Déposer
le
côté d'auvent (voir fig. 111
J.
Fig.
114
Couper à
la
scie
le
montant
en
(A)
en
respectant
la
cote
de
39
cm
de
la
join-
ture C à
C'
pour éviter
de
couper
le
ren-
fort intérieur.
Couper l'encadrement
en
(B).
Fig.
115
Fraiser
les
points
de
soudure
aux
liaisons
:
(A)
Encadrement
-
Doublage
encadrement
lB) Encadrement - Renfort
(0)
Encadrement - Entrée de porte
Découper à
la
meule à
la
liaison:
(C) Encadrement - Renfort entrée
de
porte
et
retirer
la
partie d'encadre-
ment
Préparation
Prélever dans
la
pièce neuve une partie
d'encadrement correspondant
à
la
par-
tie découpée sur
le
véhicule.
Fig.
116
Reformer les tôles
si
nécessaire~
Meuler dans les zones à souder (A).
Peindre
les
faces internes des zones à
souder lAIe
Renaull
Véhicules
Industriels
Fitting
Fig.
113
Position the scuttle
side
andhold
it
with
sheet
metal
clamps.
Electrical spot
weld
the folJowing joins
·every
4 to 6 cm.-
lA}
Scuttle
side - Frame
lB}
Seut/le
side - Front panel
ID}
Seuttle
side - Wing flange
(E)
Scuttle side - Door entrance
Plug
weld
or
weld
the lollowing joins
with
IARDWEL} apparatus :
IC} Seuttle side - Front panel
Apply
body
filler compound on the
101-
Jowing
join :
IF}
Seuttle
side - Frame
Replacement
of
a
frame
part
Removal
Remove the door
and
the bonnet.
Remove the
seuttle
side Isee fig. t
711.
Fig.
114
Cut
the pillar
at
lA} with a saw, observ/ng
the dimension
of
joint
C ta
C'
=
39
cm
ta avoid cutting the inner stiffener.
Cut
the frame
at
lB}.
Fig.
115
MI71
the
spot
welds
ai
the following
joins:
(A) Frame - Frame inner reinforcement
lB} Frame -
Stiffener
(0)
Frame - Door entrance
Cut
the folio wing join with an abrasive
wheel:
(C) Frame - Door entrance stiffener and
teke
off
the Irame
part
Preparation
Take a frame
part
corresponding ta the
part
eut
out
on the vehicle from the
new
part.
Fig.
116
ReshBpe the
metal
sheets
if
necessary.
Grind
the
areas
to
be
welded lA}.
PBint the inner faces
of
the areas ta
be
welded
lA}.
·1
