13
Eingänge 1 – 8 für NC-Kontaktmelder
• Normalerweise im NC-Modus (NC = normally closed, d. h. der Kontakt öffnet in einem Alarmfall).
So schließen Sie einen NC-Kontaktmelder an:

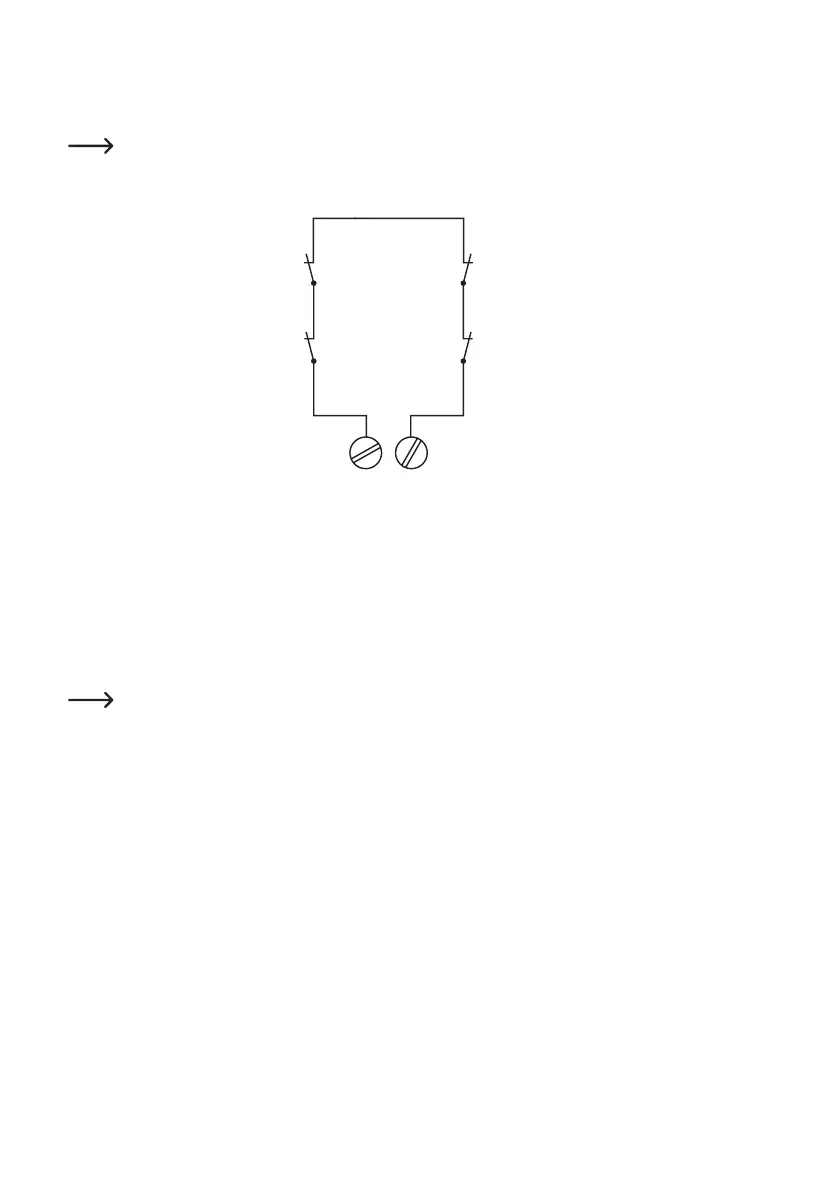

In dieser Skizze sehen Sie ein Beispiel, wie die Melder mit NC-Kontakten angeschlossen werden.
NC
NC
NC
NC
• Ungenutzte Alarmzonen bleiben über Kurzschlussbrücken geschlossen.
Signalleuchten-Ausgang (maximal 40 mA)
Folgende Signal-Ausgänge stehen zur Verfügung:
Anschluss „RE“: Alarmanlage betriebsbereit
Anschluss „AL“: Alarmanlage hat ausgelöst (Alarm ist aktiviert)
Anschluss „AR“: Alarmanlage scharfgeschaltet
Jeder der Ausgänge liefert bei Aktivierung eine Spannung von 12 V/DC (max. je 40 mA). Aus
diesem Grund muss beim Anschluss einer LED ein entsprechender Vorwiderstand verwendet
werden.
Ausgang für externes Bedienelement (REMOTE)
Anschluss für einen optionalen, an einer anderen Stelle des Gebäudes angebrachten Schalter zum
Scharfschalten und Deaktivieren der Alarmanlage.
Alarmausgänge (NO/NC)
• Output 1: Zum Anschluss einer Alarmblitzleuchte oder einer automatischen Wählvorrichtung
• Output 2: Für den Anschluss einer Alarmsirene (12 V/DC, max. 1 A)
• Bei beiden Alarmausgängen handelt es sich um potenzialfreie Relaiskontakte
• Spannungsversorgungsklemmen mit DC 12 V Output
Spannungsversorgungsklemmen mit DC 12 V Output
Mit den beiden Plus- und Minusanschlüssen können Sensoren, Melder, Blitzer und Alarmsirene mit Gleich-
spannung (12 V/DC, max. 1 A) versorgt werden.
