8
Deutsch
Deutsch
4 AUFLADEN DES MULTICOPTERS UND DES MONITORS
Achtung: Vor dem Laden und nach jedem Flug müssen Akku und die Motoren ca.
15–30 Minuten abkühlen, andernfalls können sie beschädigt werden. Der Ladevorgang
ist ständig zu überwachen. Für den Aufladevorgang ist immer auf eine feuerfeste
Unterlage und eine brandsichere Umgebung zu achten.
•Den Multicopter vom Akku abstecken, die Fernsteuerung ausschalten, das Netzteil in
eine Steckdose stecken und mit dem Ladegerät verbinden. Die Power-LED am Ladege-
rät leuchtet grün (4A).
•ZiehenSiedenAkkuausdemAkkuschacht(nichtamKabelhalten!)(4B).
•DenweißenSteckerdesLiPo-AkkusvorsichtigindasLiPo-Ladegerätstecken.Der
SteckermusssichleichtindieLadebuchsesteckenlassen–KEINEGEWALTANWEN-
DEN.WirdderSteckernichtrichtigindieLadebuchsegesteckt,kannderAkkubeschä-
digt werden und unter Umständen Verletzungsgefahr bestehen. Die rote LED am
Ladegerät beginnt zu leuchten.
•DerLadevorgangdauertetwa150Minutenundistständigzuüberwachen.Sobald der
Ladevorgang beendet ist, erlischt die rote LED am Ladegerät.
•TrennenSienachdemLadendenAkkuvomLadegerätunddasNetzteilvomStrom-
netz (4C).
5 UMSCHALTEN DER FLUGMODI
Sie können die Belegung der Regler und zugehörigen Trimmungen ändern. Standard ist
dieEinstellung„MODE2“.
Schalten Sie dazu Modell und Fernsteuerung aus.
MODE 1 / MODE 3: Schieben Sie den Umschalter (2E) nach unten.
MODE 2 / MODE 4: Schieben Sie den Umschalter (2E) nach oben.
UmzwischenMODE1undMODE3oderzwischenMODE2undMODE4umzuschalten,
halten Sie die MODE-Taste (2V) gedrückt, während Sie die Fernsteuerung wieder
einschalten.
Der gewählte MODE wird auf dem Monitor angezeigt.
3 BATTERIEN EINSETZEN UND MONITOR-MONTAGE
3A Zum Öffnen Ab deckung
mit leichtem Druck nach
oben schieben.
3B 4x1,5VAA-Batterien
einlegen und auf die
Polaritätsangaben, wie
im Batteriefach angege-
ben, achten.
3C Abdeckung wieder ver-
schließen.
3D Die Antenne des Moni-
tors vorsichtig am Ge-
winde ansetzen und mit
Gefühl im Uhrzeigersinn
eindrehen.
3E Den Lichtschutz an
einer Seite ansetzen
und vorsichtig an der
anderen Seite des Mo-
nitors einrasten lassen.
Zum Lösen die Seiten
des Lichtschutzes leicht
eindrücken.
3F Zuletzt den Monitor mit
demFußnachuntenin
die Aufnahme der Fern-
steuerung einstecken
und einrasten lassen.
3G Fotos und Videos
können auch auf einer
micro-SD-Karte gespei-
chert werden. Die Karte
hierzu schiebt man so-
weit mit den Kontakten
nach unten vorsichtig in
den Slot über der An-
tenne des Videosenders,
bis sie einrastet.
2 FERNSTEUERUNG
2A Monitor
2B Trimmung
für Drehung
2C Trimmung für Schub
2D Regler für Schub und
Drehung
2E Umschalter für ver-
schiedene Steuermodi
– siehe Punkt 5
2F Taster für Flugge-
schwindigkeit(40%;
60%;80%und100%)
2G Halterung für Monitor
2H Flip-Taste
2I Trimmung für
vor/zurück
2J Regler für vor/zurück
und seitwärts
2K ON/OFF-Schalter
2L Trimmung
für seitwärts
2M Taste für Video an/aus
2N Taste für LEDs an/aus
2O Taste für Foto
2P Batteriefach
2Q Antenne
2RMonitor-Fußfür
Halterung
2S Ladebuchse
2T ON/OFF-Schalter
Monitor
2U Antennensockel
2V MODE-Taste
Nach einer Ladezeit von etwa 150 Minuten kann der Multicopter ca. 5 Minuten
lang fliegen.
Warnhinweis: Der Akku erwärmt sich während des Aufladens normalerweise
nicht.Sollteerjedochwarmodergarheißwerdenund/oderVeränderungenander
Oberfläche zeigen, ist der Ladevorgang sofort abzubrechen!
Der Monitor besitzt einen eingebauten, wiederaufladbaren Akku. Diesen lädt
man mit dem beiliegenden USB-Ladegerät. Der Ladevorgang ist ständig zu
überwachen. Für den Aufladevorgang ist immer auf eine feuerfeste Unterlage
und eine brandsichere Umgebung zu achten.
•DasUSB-LadegerätineinenfreienUSB-Portstecken(4D). Die LED am Ladegerät
leuchtet.
•
Nun den Stecker des USB-Ladegeräts in die Ladebuchse an der Unterseite des Moni-
tors stecken (4E).WennderLadevorgangbeginnt,erlischtdieLEDamLadegerät.
•IstderAkkuvollständiggeladen,leuchtetdieLEDamLadegerätwiederauf.Der
Ladevorgang dauert bei vollständig entladenem Akku etwa 120 Minuten, bei einem
teilentladenen Akku dementsprechend kürzer. Mit einem voll geladenen Akku ist eine
BetriebszeitdesMonitorsvonetwa45Minutenmöglich.
Hinweis: Belegung der Regler und der zugehörigen Trimmungen für MODE 2. Sie kön-
nen diese Belegung ändern – siehe Punkt 5!
9

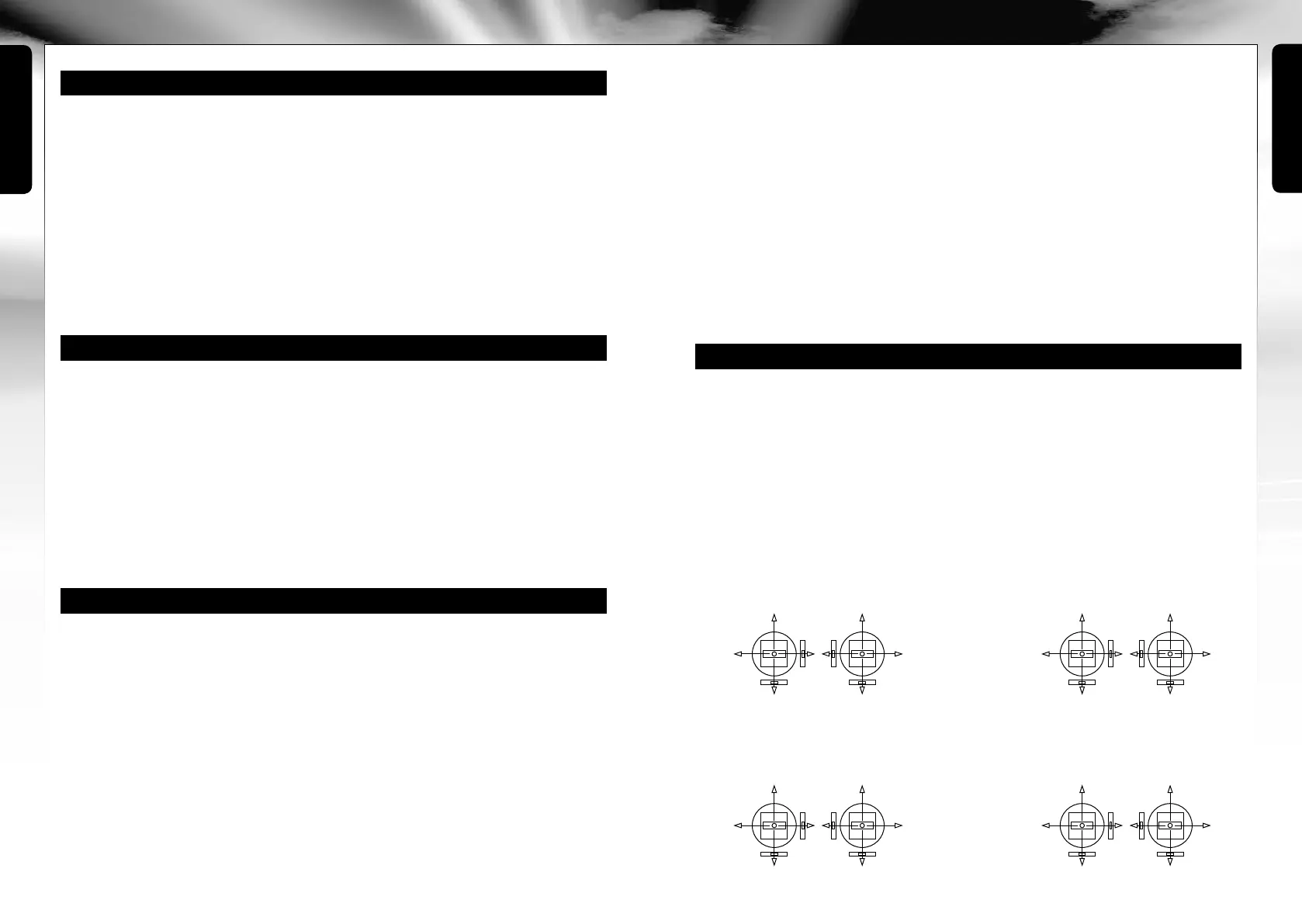

Mode 1
Mode 2
Mode 3 Mode 4
Schub ein/ausSchub ein/aus Vor/zurück
Schub ein/ausSchub ein/aus Vor/zurückVor/zurück
Vor/zurück
Drehung
links/rechts
Drehung
links/rechts
Drehung
links/rechts
Drehung
links/rechts
Seitwärts
links/rechts
Seitwärts
links/rechts
Seitwärts
links/rechts
Seitwärts
links/rechts
Mode 1
Mode 2
Mode 3 Mode 4
Schub ein/ausSchub ein/aus Vor/zurück
Schub ein/ausSchub ein/aus Vor/zurückVor/zurück
Vor/zurück
Drehung
links/rechts
Drehung
links/rechts
Drehung
links/rechts
Drehung
links/rechts
Seitwärts
links/rechts
Seitwärts
links/rechts
Seitwärts
links/rechts
Seitwärts
links/rechts
MODE 1
MODE 3
MODE 2
MODE 4
