4) Fixez le conduit avec le câblage au VENTILATEUR.
conduit
REGISTRE
VENTILATEUR
conduit
REGISTRE
VENTILATEUR
5) Fixez le REGISTRE au conduit.
Fixez le REGISTRE au
conduit avec du ruban à conduits.
solive de
charpente
solive de
charpente
VENTILATEUR
SUPPORT
COURT
(peut être
découpé)
solive de
charpente
solive de
charpente
SUPPORT
COURT
SUPPORT
LONG
conduit
électrique

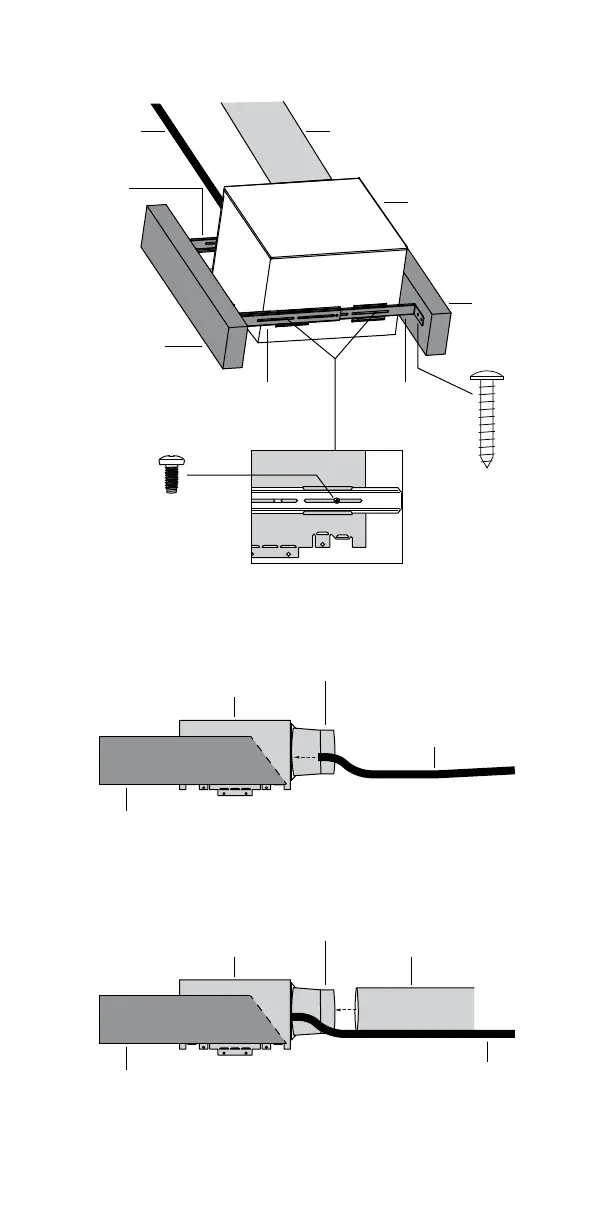

3) Fixez le VENTILATEUR aux solives du plafond avec les SUPPORTS en utilisant
les VIS À BOIS À TÊTE RONDE, puis installez la plaque de plâtre au plafond.
conduit
conduit
VIS À BOIS À
TÊTE RONDE
Qté : 6
(en poser
2 par support)
VIS DE FIXATION
DE SUPPORT
3
/8 PO N° 8
Qté : 3
