14

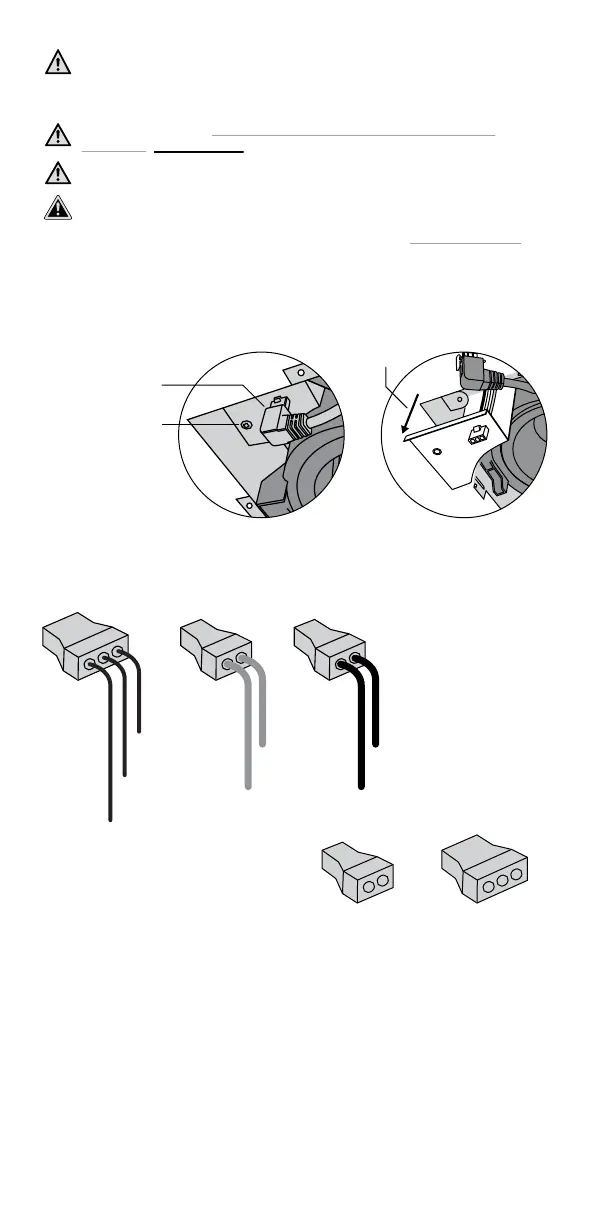

6) Débranchez le moteur du VENTILATEUR du compartiment de câblage. Enlevez
la vis de serrage du couvercle de branchement électrique et faites glisser le
compartiment de câblage pour l’ouvrir.
AVERTISSEMENT : Débranchez l’alimentation électrique CA avant
d’entreprendre toute procédure au circuit sur lequel le ventilateur ReVent
MD
est relié. Si vous ne comprenez pas bien cet avertissement, consultez un
électricien qualifié.
AVERTISSEMENT : Effectuez des branchements cuivre sur cuivre
seulement. N’utilisez pas de fil en aluminium.
AVERTISSEMENT : Respectez tous les codes locaux d’électricité et de
sécurité, ainsi que le code national de l’électricité.
ATTENTION : Si les fils du bâtiment n’ont pas les mêmes couleurs que
ceux du ventilateur, identifiez chacun d’eux avant d’effectuer les
branchements. Vous pourriez devoir faire appel à un électricien qualifié pour
le faire de façon sécuritaire.
enlever la
vis de serrage
débrancher le
ventilateur raccord
faire glisser
7) Branchez les fils en utilisant les RACCORDS RAPIDES fournis. Associez la
couleur des fils comme le montre l’illustration :
alimentation
mise à la terre
VENTILATEUR
mise à la terre
boîtier
mise à la terre
alimentation
neutre
neutre
alimentation
VENTILATEUR
VENTILATEUR
RACCORD
RAPIDE À 2 FILS
Qté : 2
RACCORD
RAPIDE À 3 FILS
Qté : 1
