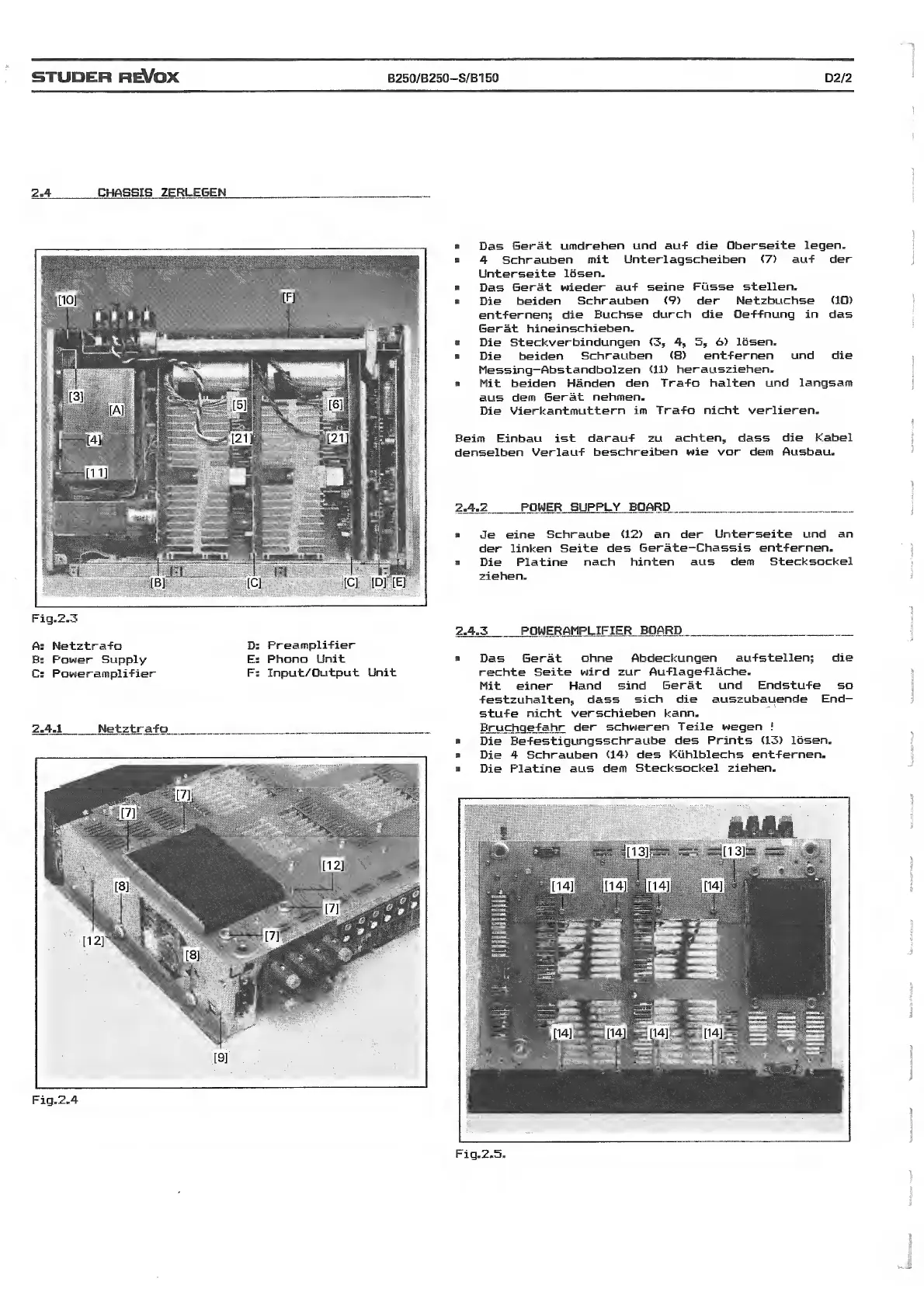

Revox B150 Service Manual

STUDER
R^OX
B250/B250-S/B150 D2/2
Fig.2.4
2.4 CHASSIS
ZERLEGEN
«
Das
Serat
umdrehen und auf die
Oberseite legen.
•
4
Schrauben
mit
Unterlagscheiben (7) auf der
Unterseite losen.
Das
Serat wieder
au-f seine
FQsse stellen.
Die beiden
Schrauben (9) der
Netzbuchse (lO)
ent-fernen;
die
Buchse durch die Det-fnung in das
Serat
hineinschieben.
•
Die
Bteckverbindungen
(3,
4,
5,
6) losen.
«
Die beiden
Schrauben (8)
ent-fernen und die
Messing-Abstandbolzen
(11)
herausziehen.
Mit beiden Handen
den Tra-fo halten
und langsam
aus dem
Serat nehmen.
Die
Vierkantmuttern
im Tra-fo nicht verlieren.
Beim Einbau
ist darau-f zu
achten, dass
die Kabel
denselben
Verlau-f
beschreiben wie vor dent Ausbau.
2.4
.
2 POWER
SUPPLY BOARD
_
Je eine
Schraube (12) an
der Unterseite und an
der linken
Seite des
Berate-Chassis ent-fernen.
Die Platine
nach
hinten aus dem
Stecksockel
Ziehen.
Fig.2.3
A:
Netztra-fo
B: Power
Supply
C:
Powerampli-fier
2^A Netztra-fo
D:
Preampli-fier
E:
Phono
Unit
F:
Input/Dutput Unit
2.4.5 POW
ERAMPLIFIER
BOARD
Das Serat
ohne Abdeckungen
au-fstellen; die
rechte
Seite wird zur
Au-flage-flache.
Mit einer
Hand sind
Serat und Endstu-fe so
-festzLihalten,
dass
sich die auszubauende
End-
stu-fe nicht verschieben
kann.
PlluchgeTahr
der
schweren Teile wegen !
Die
Be-festigungsschraube
des Prints (13)
losen.
Fig.2.5.
