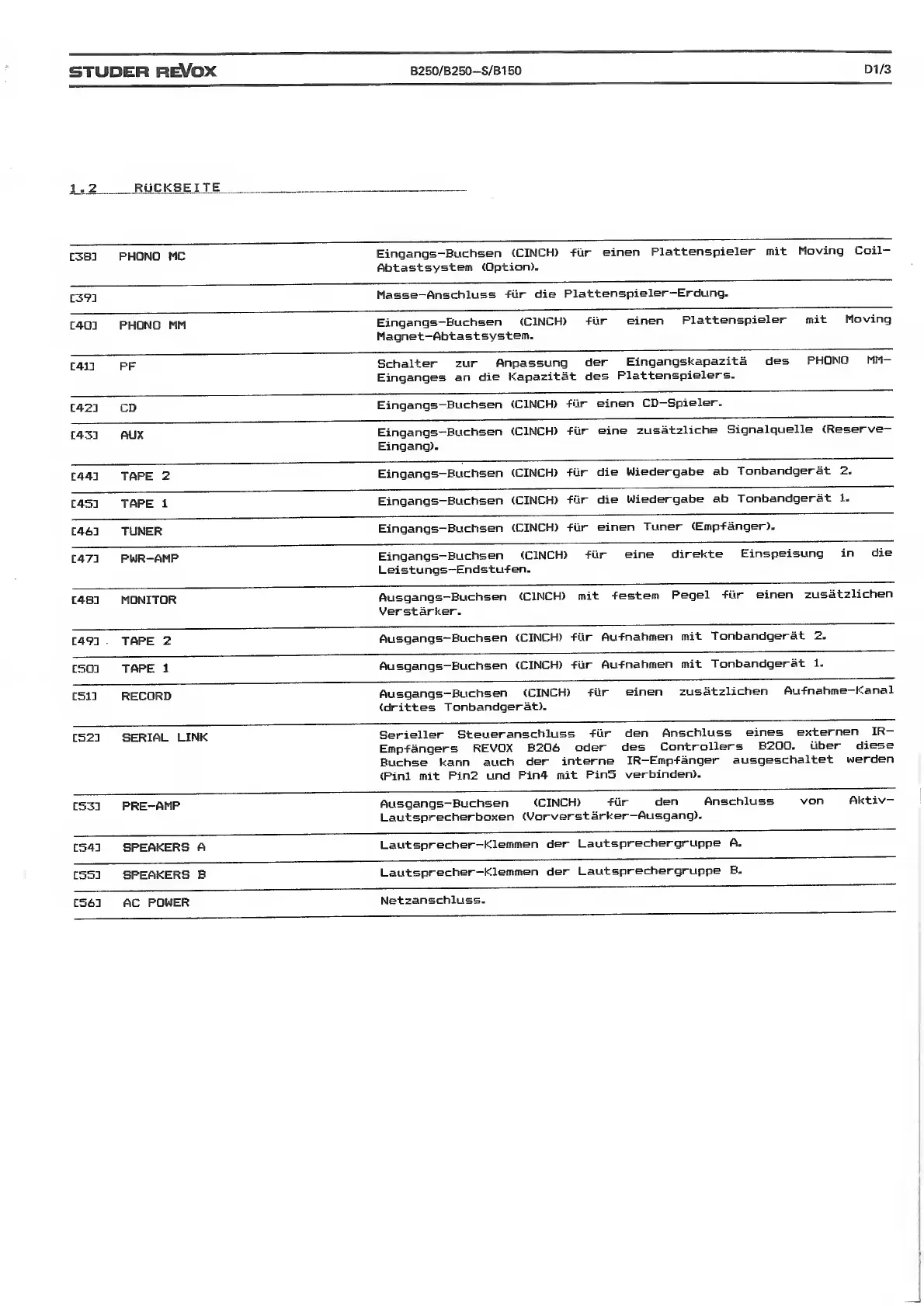

Revox B150 Service Manual

B250/B250-S/B150
5TUDER
R^OX
DI/3
1 .
2
R u
CKSEITE
[383 PHONO
MC
Eingangs-Buchsen
(CINCH) fur
einen
Plattenspieler mit
Moving Coil-
Abtastsystem
(Option).
C393
Masse-Anschluss
fiir die
Plattenspieler-Erdung.
C403
PHONO MM
Eingangs-Buchsen
(CINCH)
fur
einen
Plattenspieler
mit
Moving
Magnet-Abtastsystem.
C413 PF
Schalter
zur
Anpassung
der
Eingangskapazita
des
PHONO
MM-
Einganges
an
die
Kapazitat
des
Plattenspielers-
t423 CD
Eingangs-Buchsen
(CINCH)
fur
einen CD—
Spieler
.
C433
AUX
Eingangs-Buchsen
(CINCH)
fur eine
zusatzliche
Signalquelle
(Reserve-
Eingang).
C44D TAPE 2
Eingangs-Buchsen
(CINCH)
fQr
die
Wiedergabe
ab
Tonbandgerat 2.
C453 TAPE
1
Eingangs-Buchsen
(CINCH)
fiir die
Wiedergabe
ab
Tonbandgerat
1.
:463 TUNER
Eingangs-Buchsen
(CINCH)
fur
einen
Tuner
CEmpfanger).
t473
PWR-AMP
Eingangs-Buchsen
(CINCH)
fur
eine
direkte
Einspeisung
in
die
Leistungs-Endstufen.
C483 MONITOR
Ausgangs-Buchsen
(CINCH)
mit
festem
Pegel
fur einen
zusatzlichen
Verstarker.
C493 TAPE
2
Ausgangs-Buchsen
(CINCH)
fur
Aufnahmen
mit
Tonbandgerat 2.
C503 TAPE
1
Ausgangs-Buchsen
(CINCH)
fur
Aufnahmen
mit
Tonbandgerat
1-
C513
RECORD
Ausgangs-Buchsen
(CINCH)
fur
einen
zusatzlichen
Aufnahme-Kanal
(drittes
Tonbandgerat).
C523
SERIAL
LINK
Serieller
Steueranschluss
fiir den
Anschluss
eines
externen
IR—
Empfangers
REVOX
B206
Oder des
Controllers
B2D0.
uber
diese
Buchse kann
auch
der
interne
IR-Empfanger
ausgeschaltet
werden
(Pinl
mit
Pin2 und
Pin4
mit
Pin5
verbinden).
C533
PRE-AMP
Ausgangs-Buchsen
(CINCH)
fiir
den
Anschluss
von
Aktiv—
Lautsprecherboxen
(Vorverstarker—
Ausgang).
[543 SPEAKERS
A
Lautsprecher-Klemmen
der
Lautsprechergruppe
A.
C553
SPEAKERS
B
Lautsprecher
—
Klemmen
der
Lautsprechergruppe
B.
C563 AC
POWER
Netzanschluss.
