23
Schiebeschalter PRE-PWR AMP MODE
NORMAL/SEPARATED (Normal/Ge-
trennt)
I
n Stellung SEPARATED werden die Verstär-
kerteile in Vorverstärker und Endstufe aufge-
trennt.
Die Ansteuerung der Endstufe erfolgt
dann über Buchse PWR AMP IN 41 . Der Aus-
gang des Vorverstärkers (mit allen Bedienungs-
elementen) liegt immer an Buchse PRE AMP
OUT 40 .
I
n Stellung SEPARATED ist es daher
möglich, beide Verstärkerteile getrennt zu ver-
wenden oder spezielle Entzerrer (Equalizer) ein-
zuschlaufen.
23
Sliding switch PRE-PWR AMP MODE
NORMAL/SEPARATED
Position SEPARATED disconnects the power
amplifier from the preamplifier. The signal has
to be fed to the power stage via socket PWR
AMP IN 41 . The output of the preamplifier
(
with all its controls) remains connected to
socket PR E AMP OUT 40 .
I
n position SEPARATE D both amplifier
sections
may either be used separately or one
may route the signal through external equip-
ment (e.g. equalizer).
22
R6glage PHONO SENSITIVITY
Permet d'adapter les enträes PHONO 1 et 2 ä la
sensibilitä du phonocapteur des tables de lecture
(valeur nominale: 3 mV, räglable de ± 7 dB).
23
Commutateur ä glissidre PRE-PWR AMP
MODE
NORMAL/SEPARATED (normal/säparä)
En position SEPARATED, les ätages finals sont
säparäs du präamplificateur, ce qui permet de
l
es commander directement par la prise PWR
AMP IN 41 . La sortie du präamplificateur,
qui reste en service (avec tous les organes de
commande), s'effectue par la prise PRE AMP
OUT 40 .
La
position
SEPARATED permet
d'utiliser les deux parties de I'amplificateur, ou
d'insärer entre elles un dispositif correctif spä-
cial (Equalizer).

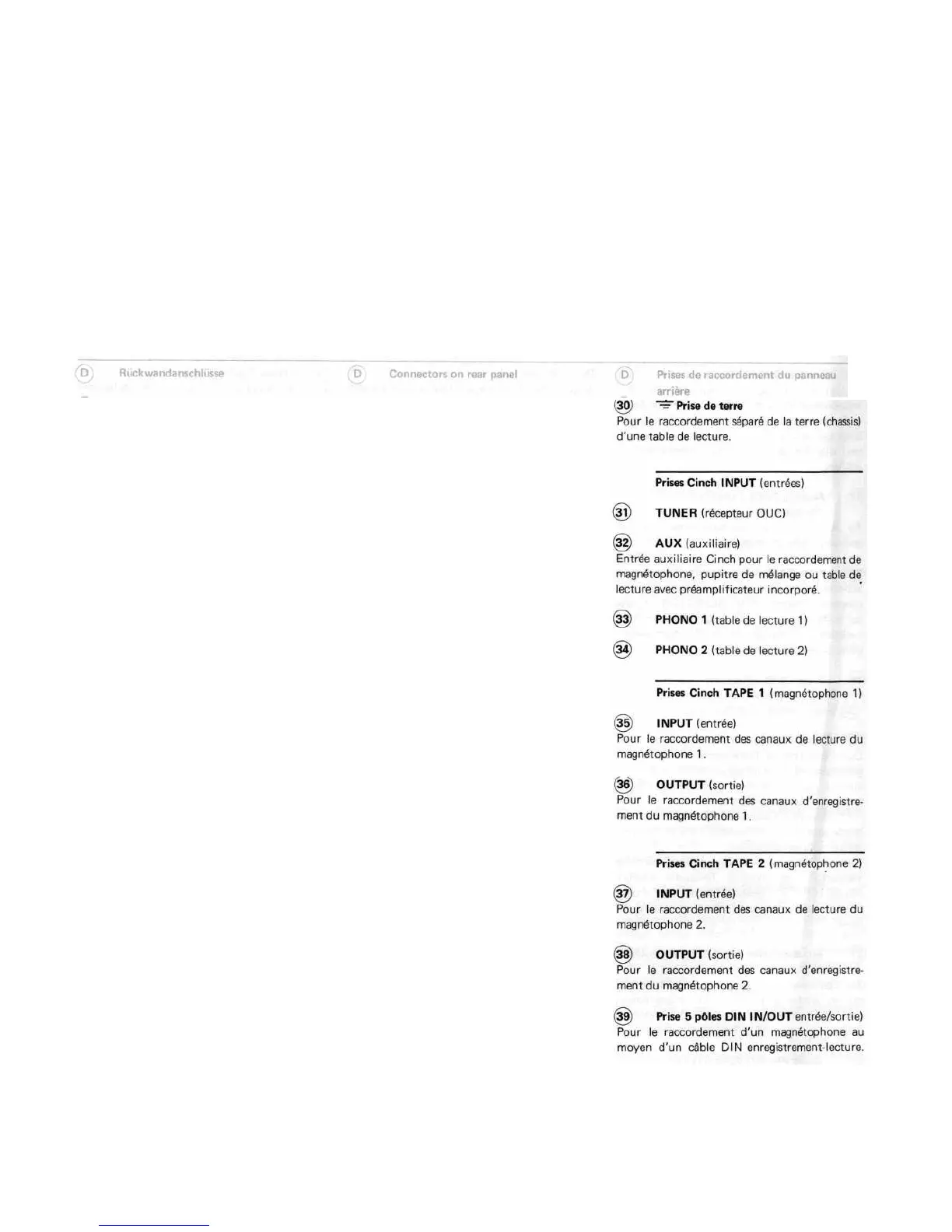

30
Erdklemme
Für den Anschluss von separaten Plattenspieler-
Erdungen.
Cinch-Anschlüsse INPUTS
(
Eingänge)
31
TUNER
(
UKW-Empfänger)
32
AUX
(
Auxiliary, Divers)
Zum Anschluss von diversen Geräten mit
Cinch-Verbindungskabeln
(
Recorder,
Steuer-
geräte, Plattenspieler mit Vorverstärker).
33
PHONO 1
(
Plattenspieler 1)
34
PHONO2
(
Plattenspieler 2)
Cinch-Anschlüsse TAPE
1
(
Tonband 1)
35
I
NPUT
(
Eingang)
Zum Anschluss der Wiedergabeleitung von Ton-
band 1.
36
OUTPUT
(
Ausgang)
Zum Anschluss der Aufnahmeleitung von Ton-
band 1.
Cinch-Anschlüsse TAPE 2
(
Tonband 2)
37
I
NPUT
(
Eingang)
Zum Anschluss der Wiedergabeleitung von Ton-
band 2.
(38)
OUTPUT
(
Ausgang)
Zum Anschluss der Aufnahmeleitung von Ton-
band 2.
(39)DIN-Anschluss IN/OUT
(
Eingang/Ausgang)
Zum Anschluss von Tonbandgeräten mit DIN-
Verbindungskabel für Aufnahme und Wieder-
gabe.
8
30
Earthing terminal
To connect a separate turntable ground.
Phono sockets INPUTS
31
TUNER
32
AUXiliary
For connecting other signal sources such as tape
players, disc reproducers with built-in preampli-
fers, rad iograms etc.
33
PHONO1
(34)
PHONO 2
Phono sockets TAPE 1
35
I
NPUT
For connecting the reproducing line from tape
recorder 1.
36
OUTPUT
For connecting the recording line to tape re-
corder 1.
Phono sockets TAPE 2
37
I
NPUT
For connecting the reproducing line from tape
recorder 2.
®
OUTPUT
For connecting the recording line to tape re-
corder 2.
39
DIN socket IN/OUT
To connect tape räcorders with a DIN inter-
connecting cable for recording and reproducing.
