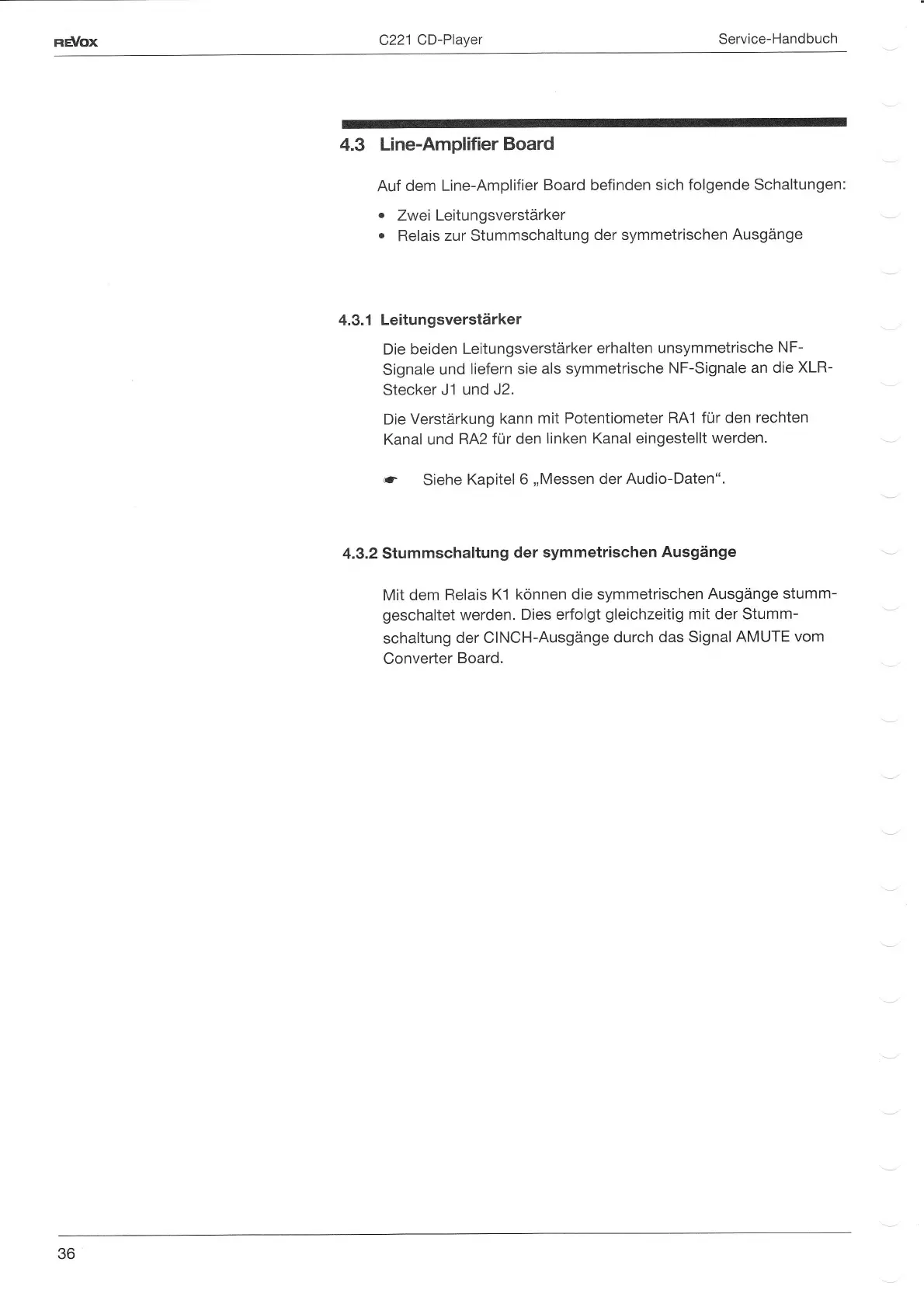

4.3 Line-AmplifierBoard
Auf
dem Line-Amplifier
Board befinden sich
folgende Schaltungen:
.
Zwei
Leitungsverstärker
.
Relais
zur Stummschaltung
der symmetrischen
Ausgänge
4.3.1
Leitungsverstärker
Die beiden
Leitungsverstärker
erhalten unsymmetrische
NF-
Signale
und
liefern sie
als symmetrische
NF-Signale an
die
XLR-
Stecker
J'1
und J2.
Die Verstärkung
kann
mit Potentiometer
RA1 für den
rechten
Kanal
und
RA2 für
den
linken Kanal eingestellt
werden.
..F
Siehe
Kapitel 6
,,Messen
der
Audio-Daten".
4.3.2 Stummschaltung
der
symmetrischen
Ausgänge
Mit
dem Relais
K1
können die symmetrischen
Ausgänge
stumm-
geschaltet
werden.
Dies erfolgt
gleichzeitig
mit der Stumm-
schaltung
der CINCH-Ausgänge
durch
das SignalAMUTE
vom
Converter
Board.
