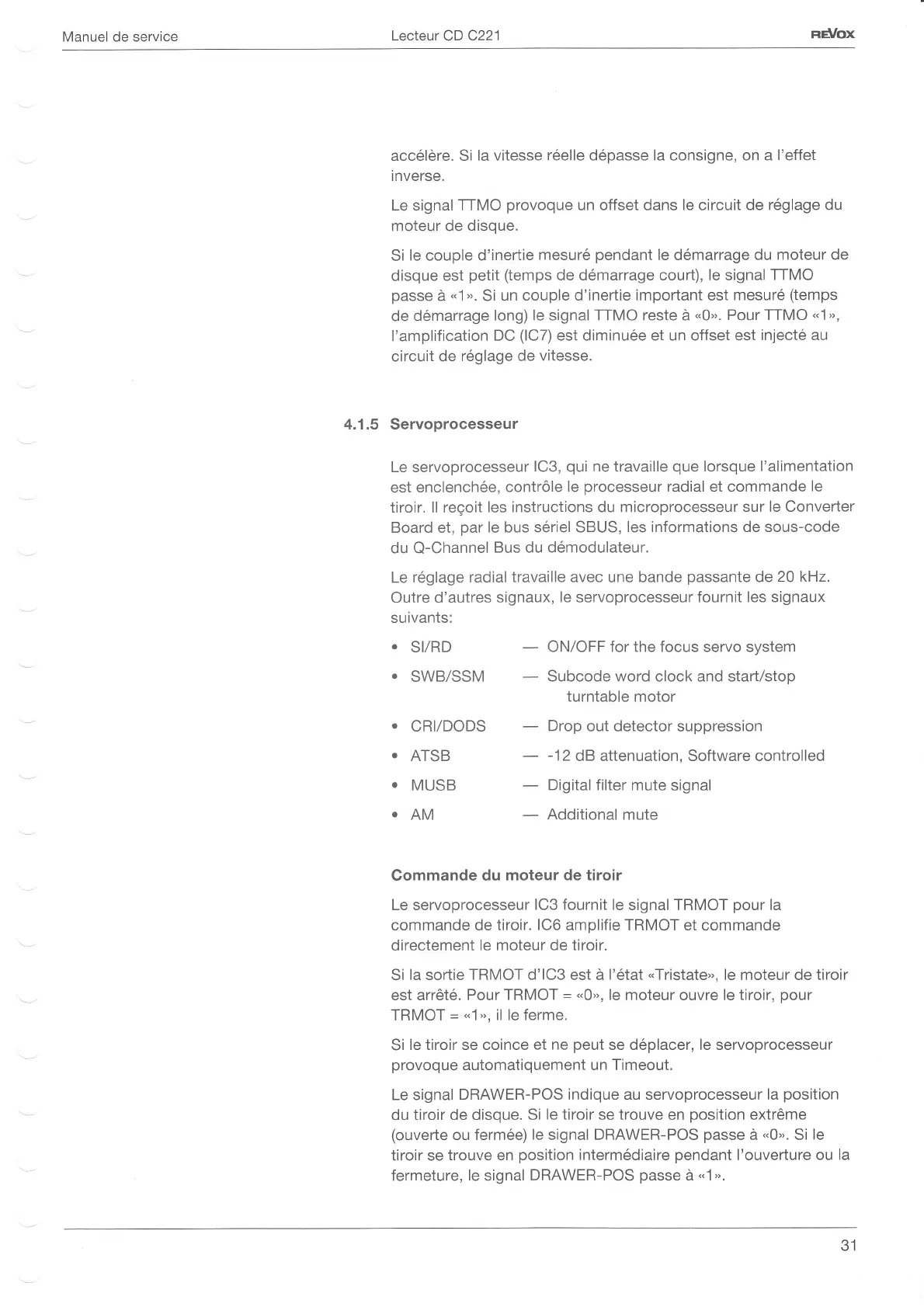

Manuel de service
Lecteur CD C221
nÄ/ox
acc6löre. Si
la vitesse r6elle d6passe la consigne, on a
I'effet
inverse.
Le signal
TTMO
provoque
un
offset
dans
le circuit de r6glage du
moteur de disque.
Si
le couple d'inertie
mesur6
pendant
le d6marrage du
moteur de
disque
est
petit (temps
de d6marrage courl), le signal
TTMO
passe
ä
"1".
Si un
couple d'inertie important est
mesure
(temps
de d6marrage
long)
le signal TTMO reste ä
"0".
Pour TTMO
"1",
l'amplification
DC
(lC7)
est diminu6e et un offset est
inject6 au
circuit de
r6glage de
vitesse.
4.1.5 Servoprocesseur
Le servoprocesseur
lC3,
qui
ne travaille
que
lorsque l'alimentation
est
enclench6e, contröle
le
processeur
radial
et commande
le
tiroir. ll reqoit
les instructions du microprocesseur sur
le Converter
Board et,
par
le
bus
s6riel SBUS, les
informations
de
sous-code
du
Q-Channel
Bus du d6modulateur.
Le
r6glage radial travaille avec une bande
passante
de 20
kHz.
Outre
d'autres
signaux,
le
servoprocesseur
fournit les signaux
suivants:
.
SI/RD
-
ON/OFF for the focus servo system
.
SWB/SSM
-
Subcode word clock and start/stop
turntable motor
.
CRI/DODS
-
Drop out
detector suppression
o
ATSB
-
-12
dB attenuation, Software controlled
.
MUSB
-
Digital
filter mute
signal
.
AM
-
Additional
mute
Commande du
moteur de tiroir
Le servoprocesseur
lC3 fournit
le signal TRMOT
pour
la
commande de tiroir.
lC6
amplifie TRMOT et commande
directement
le moteur de tiroir.
Si
la sortie TRMOT
d'lC3
est ä
l'6tat
"Tristate",
le moteur de tiroir
est arröt6.
Pour TRMOT
=
*0',
le
moteur ouvre le tiroir,
pour
TRMOT
=
.''l ,,,
il le ferme.
Si
le tiroir se coince et
ne
peut
se d6placer, le servoprocesseur
provoque
automatiquement un Timeout.
Le signal
DRAWER-POS indique au servoprocesseur la
position
du
tiroir de disque. Si
le tiroir se trouve
en
position
extröme
(ouverte
ou ferm6e)
le signal DRAWER-POS
passe
ä
"0".
Si
le
tiroir se
trouve en
position
interm6diaire
pendant
l'ouverture ou
la
fermeture,
le
signal
DRAWER-POS
passe
ä
"1".
31
