Bosch Rexroth AG TS 2plus 4.13–84
00013272.eps
Vplus
Nr./No./N°
UM 2/R-V-170 3 842 536 803
 3-58
Clean
Room
 11-109 11-36
00013257.eps
NEW 2008
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531 138 (2011.04)

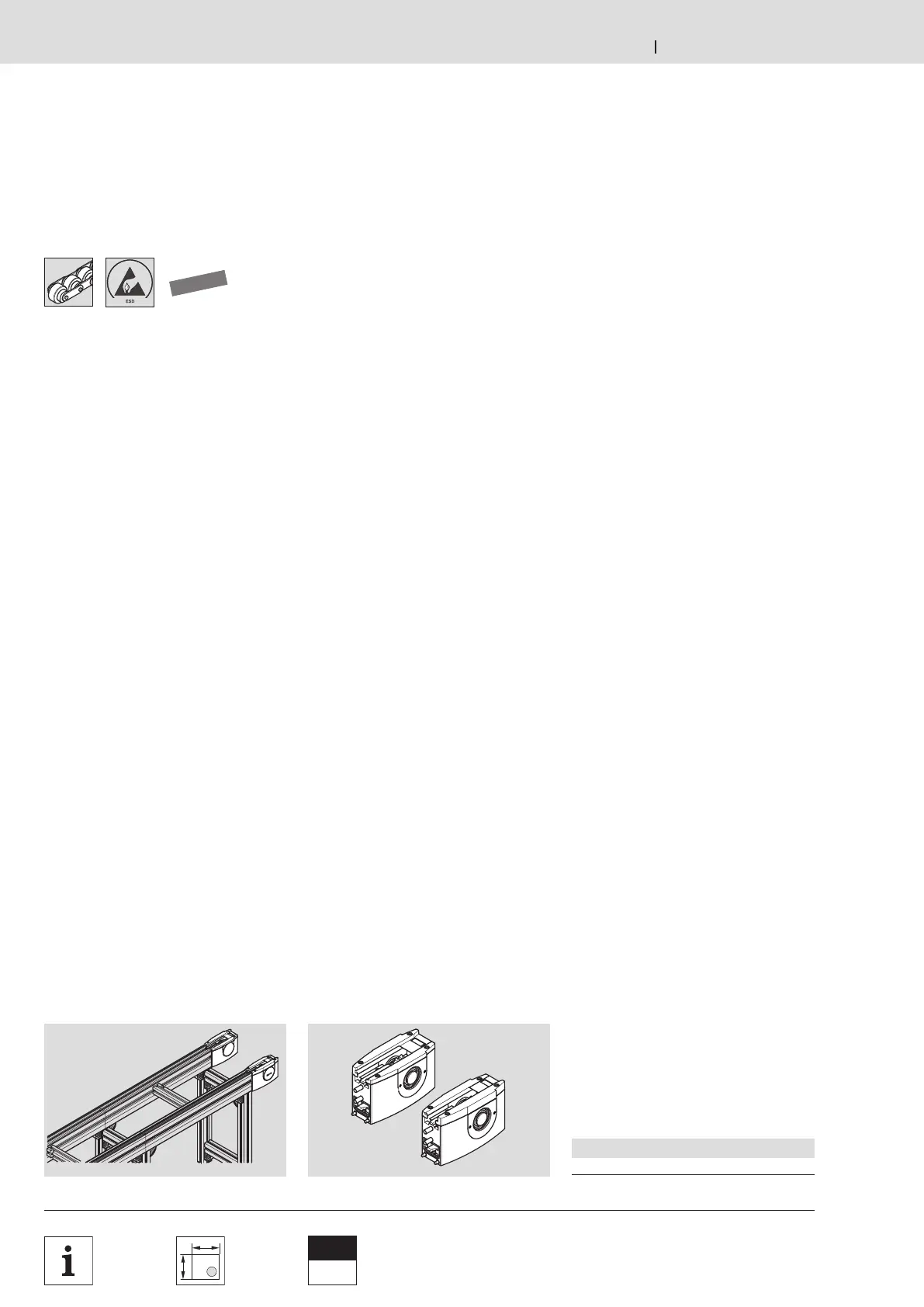

Umlenkung UM 2/R-V-170
UM 2/R-V-170 return unit
Renvoi UM 2/R-V-170

Application:
The return unit guides the conveyor
medium in the ST 2 section element
back to the drive module.
Design:
– UM 2/R-V-170 design with pinion for
return, recommended for sections l >
6000 mm or reversible operation.
Condition on delivery:
Fully assembled
Scope of delivery:
– One pair of return unit heads
– Fastening hardware to mount on an
ST 2/R-V… conveyor section

Utilisation :
Le renvoi ramène au poste
d’entraînement le convoyeur dans
l’élément pour sections ST 2.
Construction :
– UM 2/R-V-170 - construction avec
pignon pour renvoi, recommandé
pour des sections de transport avec I
> 6 000 mm.
Etat à la livraison :
Monté
Fournitures :
– Deux têtes de renvoi
– Eléments de fixation pour le montage
sur section de transport ST 2/R-V…
Umlenkung UM 2/R-V-170
UM 2/R-V-170 return unit
Renvoi UM 2/R-V-170

Verwendung:
Die Umlenkung führt das Fördermittel
im Strecken-Element ST 2 zurück zur
Antriebsstation.
Ausführung:
– UM 2/R-V-170 Ausführung mit
Ritzel zur Umlenkung, empfohlen
für Strecken l > 6000 mm oder
Reversierbetrieb
Lieferzustand:
Montiert
Lieferumfang:
– Ein Paar Umlenkköpfe
– Befestigungselemente zur Montage an
eine Strecke ST 2/R-V…
