Bosch Rexroth AGTS 2plus 4.1 3–85
00130142.eps
B1
B2
A
l
 3-58
Clean
Room
 11-109 11-43
Vplus
NEW 2008
kg/cm
Nr./No./N°
10 x l = 2000 mm 3 842 523 258
l GP A0 Nr./No./N°
[mm] S
200-6000 1 0,1,2 3 842 995 000
l = … mm
GP = …
A0 = …
0
A0
1
2
B1
5 5
5

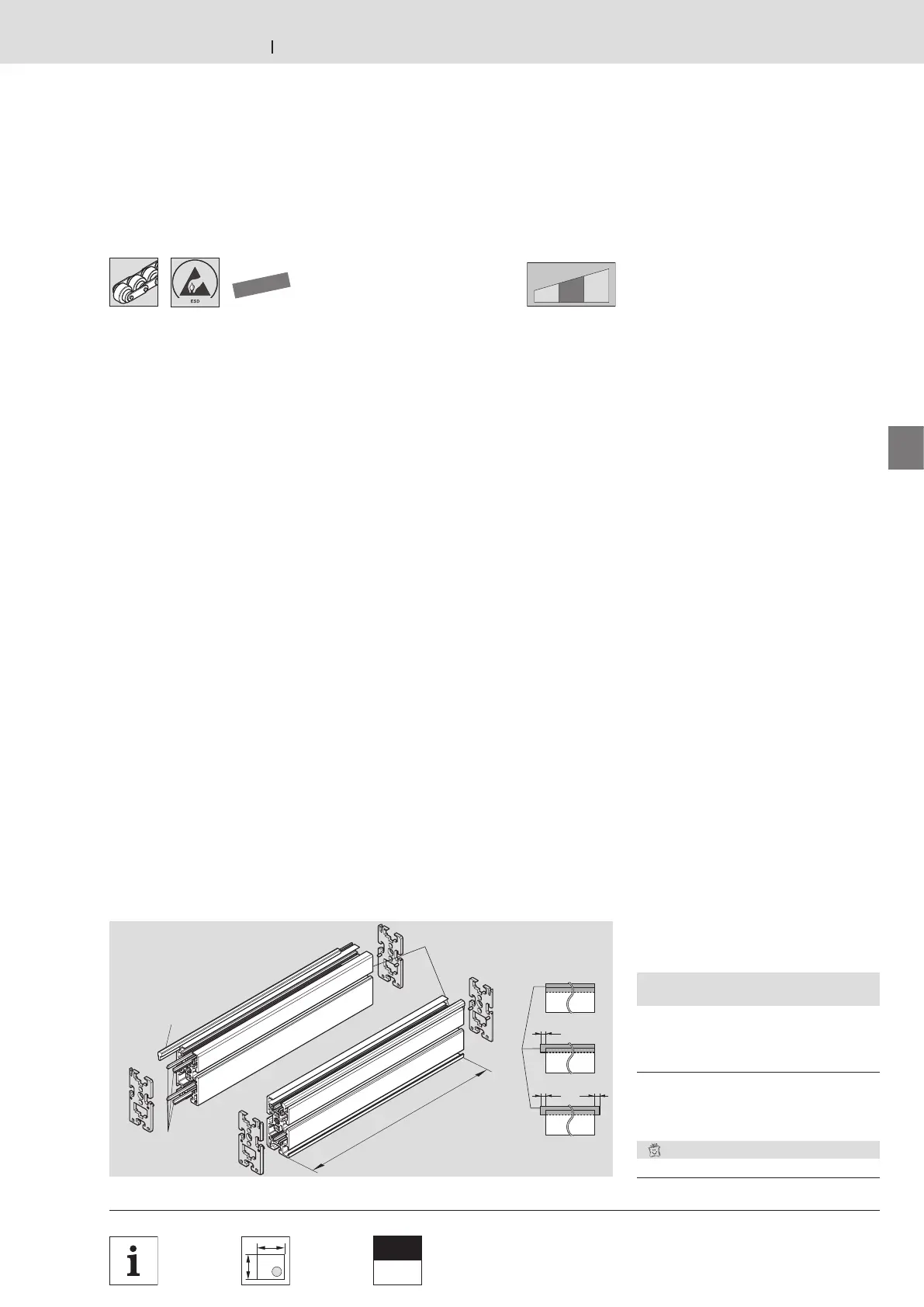

Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531 138 (2011.04)

Verwendung:
In Verbindung mit Antriebsstationen
AS 2/R-V und Umlenkung UM 2/R-V
zum Aufbau von Streckeneinheiten mit
der Staurollenkette Vplus.
Ausführung:
Streckenprofil (A) aus eloxiertem
Aluminium in 50 mm breiter, besonders
robuster Ausführung für bis zu 30 %
höhere Streckenlasten, Führungsprofil
(B1) aus korrosionsbeständigem
Stahl und Gleitprofile (B2) aus
korrosionsbeständigem Stahl.
Lieferumfang:
2x Streckenprofil SP 2/R-H (A) mit
montierten Führungs- und Gleitprofilen
(B1 und B2).
Lieferzustand:
Montiert
Zubehör, erforderlich:
Adapterplattensatz ST 2/R-V
 3-69
Zubehör, optional:
– Streckenstützen SZ 2/…-H  6-2
– Profilverbinder  3-87
– Querverbinder  3-88

Application:
Used in conjunction with AS 2/R-V drive
modules and UM 2/R-V return units to
construct conveyor units with the Vplus
chain.
Design:
Section profile (A) of anodized aluminum
with a 50 mm wide, especially sturdy
design for up to 30% higher section
loads, guide profile (B1) and glide
profiles (B2) made of corrosion-resistant
steel.
Scope of delivery:
2x SP 2/R-H section profiles (A) with
assembled guide and glide profiles (B1
and B2).
Condition on delivery:
Assembled
Required accessories:
ST 2/R-V adapter plate kit  3-69
Optional accessories:
– SZ 2/…-H leg sets  6-2
– Profile connectors  3-87
– Cross connectors  3-88

Utilisation :
Avec le poste d‘entraînement AS
2/R-V et le renvoi UM 2/R-V pour la
construction d‘unités de section avec la
chaîne Vplus.
Construction :
Profilé de section (A) en aluminium
anodisé, avec une largeur de 50 mm et
en construction particulièrement robuste
pour des charges de section élevées de
jusqu‘à 30 %, profilé de guidage (B1)
et profilés de glissage (B2) en acier
résistant à la corrosion.
Fournitures :
2x profilé de section SP 2/R-H (A) avec
profilés de guidage et de glissage (B1 et
B2) montés.
Etat à la livraison :
Monté
Accessoires nécessaires :
Jeu de plaques d‘adaptation ST 2/R-V
 3-69
Accessoires en option :
– Supports de section SZ 2/...-H
 6-2
– Jonction de profilé  3-87
– Liaison transversale  3-88
Strecke ST 2/R-V
ST 2/R-V section
Section ST 2/R-V
Strecke ST 2/R-V
ST 2/R-V section
Section ST 2/R-V
Aluminium-Abdeckleiste für Kabelkanal
Aluminum cover rail for cable duct
Couvre-joint en alum. pour chemin de câbles
