Bosch Rexroth AG TS 2plus 4.17–22
l
WT
160 240 320 400 480 640 800 1040
2 3 4 5 6 8 10 13
Nr./No./N°
10 N/cm m
WT
max [kg] 16 23,1 31,9 40 48 64 70 70 10 N/cm
3 842 536 930
5,8 N/cm m
WT
max [kg] 9,3 14,0 18,7 23,3 28,0 37,3 46,7 60,7 5,8 N/cm
3 842 536 931
00126862.eps 00126863.eps
 7-2  11-84
Positionieren und Orientieren · Positioning and orientation · Positionnement et orientation
3 842 531 138 (2011.04)

Hinweis:
Das maximale Werkstückträgergewicht
F
max
inkl. Distanzklotz/Unterbauplatte
beträgt für:
5,8 N/cm: l =1040 mm, F
max
= 60,7 kg
10,0 N/cm: l =1040 mm, F
max
= 70,0 kg

Note:
The maximum workpiece pallet weight
F
max
incl. spacer block or subbase
is:
5.8 N/cm: l =1040 mm, F
max
= 60.7 kg
10.0 N/cm: l =1040 mm, F
max
= 70.0 kg

Remarque :
La charge maximale de la palette porte-
pièces F
max
avec bloc d‘écartement/
plaque de base est :
5,8 N/cm: l =1040 mm, F
max
= 60,7 kg
10,0 N/cm: l =1040 mm, F
max
= 70,0 kg

Verwendung:
Zur Montage im Streckenbereich, in
dem der Werkstückträger mit den
Prozesskräften belastet wird.
Ausführung:
Für Streckenlasten von
5,8 N/cm und 10 N/cm.

Application:
For mounting in sections where the
workpiece pallet is stressed by the
process forces.
Design:
For section loads of
5.8 N/cm and 10 N/cm.

Utilisation :
Pour le montage dans la zone de section
dans laquelle la palette porte-pièces est
sollicitée par les forces de traitement.
Construction :
Pour des charges de section de
5,8 N/cm et 10 N/cm.

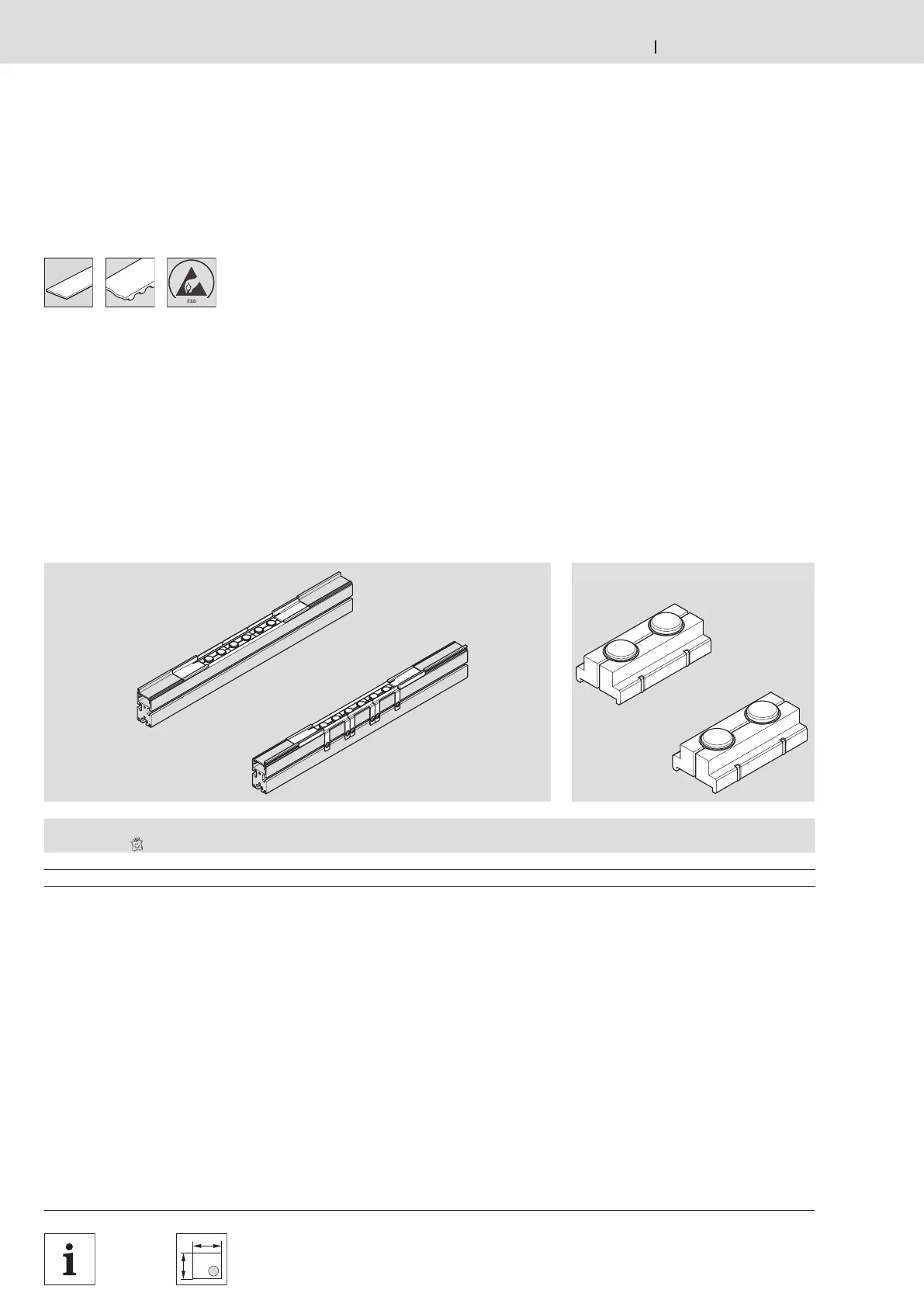

Federelement
Spring element
Elément de ressort
