Bosch Rexroth AG TS 2plus 4.13–42
Nr./No./N°
16 x l = 6070 mm 3 842 532 609
Nr./No./N°
1 x 8 3 842 537 353
l
00013284.eps
10
l
00126871.eps
GP 2
FP 2
SP 2/C-100
 3-32
Clean
Room
 11-109 11-44
Nr./No./N°
(16 + 64) x l = 6000 mm 3 842 529 933
00125244.eps
kg/cm
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531 138 (2011.04)
Profile
Profiles
Profilés

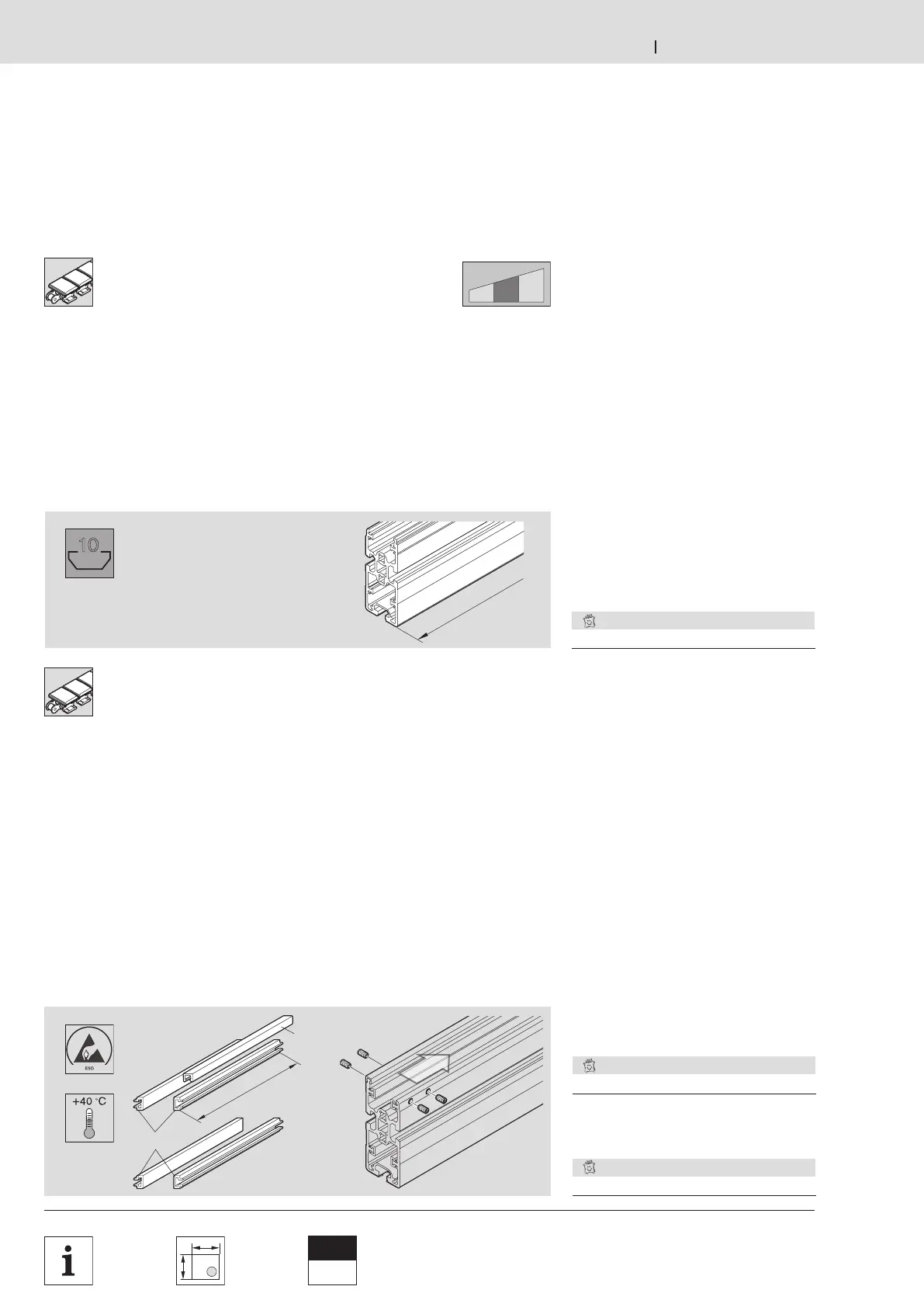

Streckenprofil SP 2/C-100
SP 2/C-100 section profile
Profilé de section SP 2/C-100
Sperrbolzen
Blocking bolts
Boulons de blocage

Verwendung:
Selbstbau von Streckeneinheiten mit
Bauhöhe 100 mm in Verbindung mit
Antriebsstation AS 2/C, Umlenkung
UM 2/C, Fördermittel Flachplattenkette
und Führungsprofil.
Material:
Aluminium-Strangpressprofil.

Application:
To set up conveyor units with a 100 mm
profile in conjunction with an AS 2/C
drive station, UM 2/C return unit, flat top
chain conveyor medium, and FP 2 guide
profile.
Material:
Extruded aluminum profile.

Utilisation :
Unités de section ayant une hauteur
de montage de 100 mm à monter
soi-même en association avec le poste
d’entraînement AS 2/C, le renvoi UM 2/
C, le convoyeur chaîne à plateformes et
le profilé de guidage.
Matériau :
Profilé en aluminium extrudé.
Streckenprofil SP 2/C-100
SP 2/C-100 section profile
Profilé de section SP 2/C-100
Führungs- und Gleitprofile FP 2, GP 2
FP 2, GP 2 guide and glide profiles
Profilés de guidage et de glissage FP 2, GP 2

Verwendung
Zum Aufschieben auf die Streckenprofile
SP 2/C-100.
Material:
– Kunststoff PA (antistatisch)
Zubehör:
– Sperrbolzen zur Verhinderung der
Längsbewegung der Gleitprofile.
(Bohrschablone
 3-51)

Application
For sliding onto the SP 2/C-100 section
profiles.
Material:
– Plastic PA (anti-static)
Accessories:
– Blocking bolts to prevent glide profiles
moving in a longitudinal direction.
(Drilling template  3-51)

Utilisation
Pour enficher dans les profilés de
section SP 2/C-100.
Matériau :
– Plastique PA (antistatique)
Accessoires :
– Boulons de blocage pour empêcher le
mouvement longitudinal des profilés
de glissage.
(Gabarit de perçage  3-51)
Führungs-und Gleitprofile FP 2,GP 2 (Satz)
Guide-and glide profiles FP 2,GP 2 (set)
Profilé de guidage et de glissage FP 2,GP 2 (lot)
