Bosch Rexroth AGTS 2plus 4.1 3–43
00125199.eps
l
Nr./No./N°
12 x l = 6000 mm 3 842 536 793
10
SP 2/C-H
Nr./No./N°
Set 3 842 536 801
00125207.eps
5
 3-32
Clean
Room
 11-109 11-44
Nr./No./N°
10 x l = 2000 mm 3 842 523 258
kg/cm
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531 138 (2011.04)

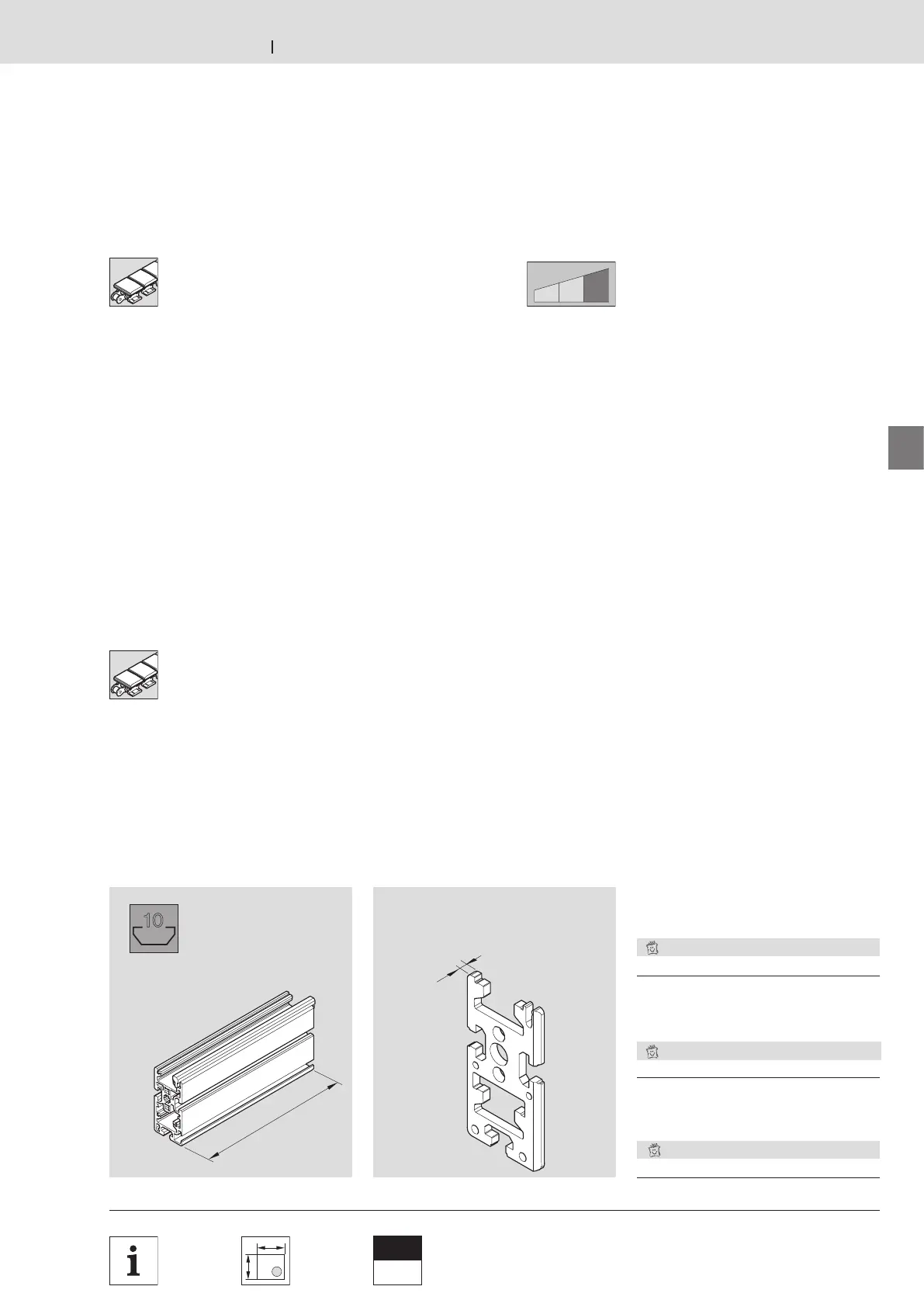

Streckenprofil SP 2/C-H
SP 2/C-H conveyor section profile
Profilé de section SP 2/C-H

Verwendung:
Aufbau von hochbelastbaren
Streckeneinheiten mit Bauhöhe 100 mm
in Verbindung mit Antriebsstation
AS 2/C, Umlenkung UM 2/C,
Fördermittel Flachplattenkette und
Führungsprofil.
Ausführung:
Aluminium-Strangpressprofil in
besonders robuster Ausführung.
Integrierter Kabelkanal am Profilfuß
(optional verschließbar mit Aluminium-
Abdeckleiste).

Application:
Used to construct heavy-duty conveyor
units with a height of 100 mm in
conjunction with AS 2/C drive modules,
UM 2/C return units, flat top chain
conveyor medium and guide profile.
Design:
Extruded aluminum profile with an
especially sturdy design.
Integrated cable duct in profile base
(can be optionally closed with an
aluminum cover rail).

Utilisation :
Construction d‘unités de section à haute
capacité de charge avec une hauteur
de montage de 100 mm en association
avec le poste d‘entraînement AS 2/C, le
renvoi UM 2/C, le convoyeur chaîne à
plateformes et le profilé de guidage.
Construction :
Profilé en aluminium extrudé en
construction particulièrement robuste.
Chemin de câbles intégré sur le pied du
profilé (peut être fermé en option avec le
couvre-joint en aluminium).
Streckenprofil SP 2/C-H
SP 2/C-H section profile
Profilé de section SP 2/C-H

Verwendung:
Stirnseitiger Abschluss und zur
Verbindung von Streckenprofil SP 2/C-H
und AS 2/C.
Material:
Korrosionsbeständiger Stahl

Application:
Front cover, and to connect the
SP 2/C-H section profile and AS 2/C.
Material:
Corrosion-resistant steel

Utilisation :
Fermeture frontale et pour relier les
profilés de section SP 2/C-H et AS 2/C.
Matériau :
Acier résistant à la corrosion
Adapterplattensatz ST 2/C-H
ST 2/C-H adapter plate kit
Jeu de plaques d‘adaptation ST 2/C-H
Adapterplattensatz ST 2/C-H
ST 2/C-H adapter plate kit
Jeu de plaques d‘adaptation ST 2/C-H
Aluminium-Abdeckleiste für Kabelkanal
Aluminum cover rail for cable duct
Couvre-joint en alum. pour chemin de câbles
