Rf-t ONE Series User Manual

11
ONE
Servomoteur à ressort de rappel
K132-D
01/2018
Français

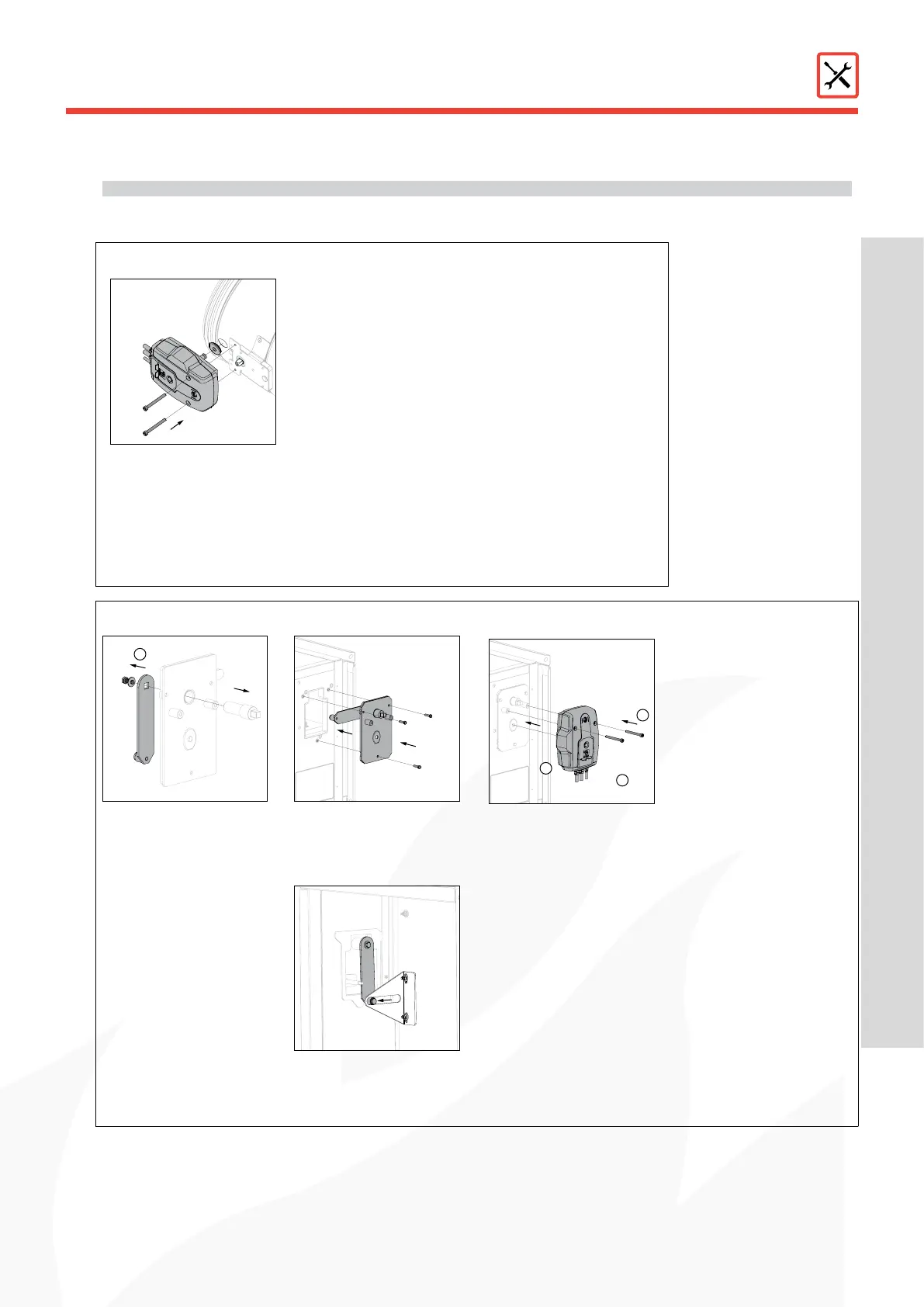

mOntaGe du nOuveau mécanisme
Sur CR60/CR120/CU-LT(1s)
1. Placez la nouvelle
membrane.
2. Veillez à ce que la lame
du clapet soit en position
fermé.
3. Montez le moteur sur
la platine de base et
vissez-le avec les deux
vis M6 fournis.
4. Branchez le moteur
selon le schéma de
raccordement.
5. Testez le bon
fonctionnement du
moteur.
6. Appliquez l'étiquette
jaune 'KIT' et remplissez
les données.
Sur CR2/CU2/CA2/CU4/CU2-15
1
1. Récupérez les levier
de commande, vis et
rondelle de l'ancien
mécanisme. Montez-les
sur la platine avec le
nouvel axe (appliquez
de la graisse universelle
autour de l'axe).
2. Montez la platine de base
sur le tunnel avec les 3 vis
fournis. Utilisez les trous
indiqués.
3. Attention! Assurez-
vous que le levier de
commande se trouve
bien dans le guide de
transmission.
4. Veillez à ce que la
lame du clapet soit en
position fermé.
5. Montez le moteur sur
la platine de base et
vissez-le avec les deux
vis M6 fournis.
6. Branchez le moteur
selon le schéma de
raccordement.
7. Testez le bon
fonctionnement du
moteur.
8. Appliquez l'étiquette
jaune 'KIT' et
remplissez les
données.
3
6
5
Si les manipulations ne se déroulent pas conformément à la présente notice, Rf-Technologies
ne peut pas être tenu responsable et les conditions de garantie ne seront pas d'application!
