2
ONE
Veerteruggangmotor
K132-D
01/2018
N ederlands

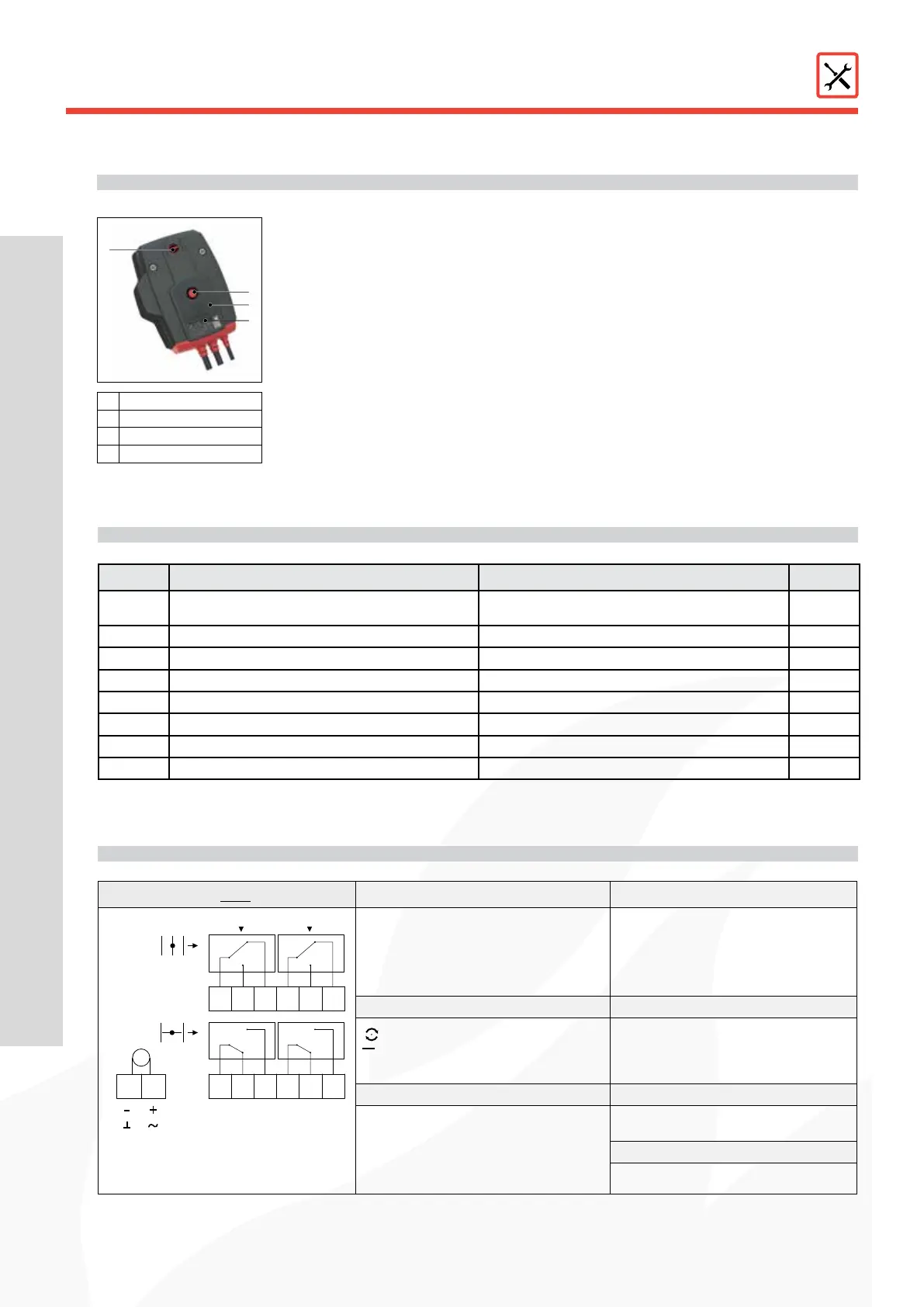

Gedetailleerde kenmerken
Onderdelenlijst
2
1
3
4
ONE
Nominale spanning Looptijd
ONE T 24 FDCU: 24VAC/DC -10%/+20%
ONE T 24 FDCB: 24VAC/DC -10%/+20%
ONE T 230 FDCU: 230VAC ±15%
ONE T 230 FDCB: 230VAC ±15%
motor: (Bekabeld) <75 sec
motor: (Batterij 9V) <85 sec
veer: 7Nm <30 sec
Vermogen Geluidsgeneratie
4,0W
0,1W
motor: max 58 dB (A)
veer: max 60 dB (A)
Positieschakelaars Beschermingsgraad
max 1A 60V
IP 54
Draad doorsnede
0,75 mm²
24VDC
24VAC
230VACN L
65
4
3
1
2
6543
1
2
M
BK RD
DC : Schakelaar open positie brandklep
FC : Schakelaar gesloten positie brandklep
paars
rood
wit
oranje
roze
grijs
PrOductvOOrstellinG
1
Ontgrendelingsknop
2
Indicator klepblad positie
3
LED
4
Batterij compartiment
Omschrijving Kenmerken Aantal
1 Veerteruggangmotor
ONE T 24 FDCU / ONE T 24 FDCB /
ONE T 230 FDCU / ONE T 230 FDCB
1
2 Bevestigingsschroef motor DIN 912 M6x65 2
3 Membraan PLAME-D218 1
4 Basisplaat FE-VOOR-265 1
5 As basisplaat PLAME-D027 1
6 Bevestigingsbout basisplaat DIN 933 M6x20 3
7 Thermische zekering FUS72 ONE 1
8 Etiket KIT (geel) ETIK-D042 1
De Rf-t veerteruggangmotor ONE is speciaal ontwikkeld om brandkleppen van alle
afmetingen eenvoudig automatisch en vanop afstand te bedienen.
Als de veerteruggangmotor onder spanning komt, brengt deze het klepblad in haar
wachtstand. Wordt de spanning onderbroken of overschrijdt de temperatuur in het
luchtkanaal 72°C, dan brengt de inwendig opgespannen veer de klep in veiligheidspositie.
De manuele herwapening van de veerteruggangmotor gebeurt met behulp van een standaard
9V-batterij.
Een ingebouwde LED geeft de status van de veerteruggangmotor weer. De ingebouwde
begin- en eindeloopschakelaars duiden (op een controlebord) aan of de klep open of dicht is.
De ONE bestaat in 4 uitvoeringen, namelijk 24 of 230 volts, met FDCU of FDCB schakelaars.
PATENT AANGEVRAAGD
