Rf-t ONE Series - Page 4

4
ONE
Veerteruggangmotor
K132-D
01/2018
N ederlands

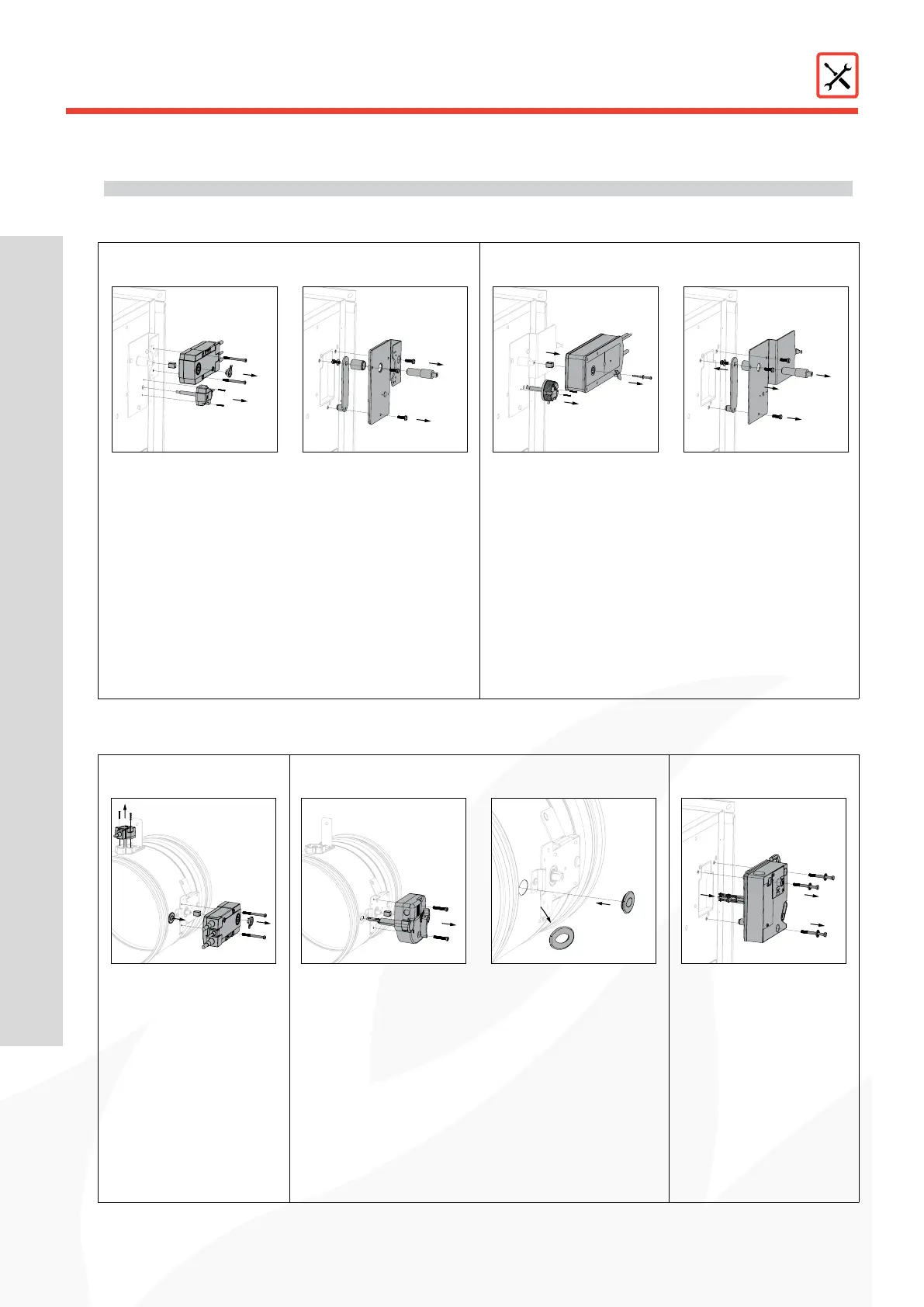

demOntaGe van het mechanisme
Type BFL(T) en BFN(T) op
CR2/CU2/CA2/CU4/CU2-15:
Type B(L)F(T) op
CR2/CU2/CA2/CU4/CU2-15:
1. Ontgrendel de
motor door de
voedingsspanning te
onderbreken.
2. Schroef de
bevestigingsschroeven
van de motor los en
verwijder de oude motor.
3. Schroef de
bevestigingsschroeven
van de thermo-
elektrische zekering los
en verwijder de zekering
(type BFLT/BFNT).
4. Demonteer de basisplaat
door de drie bouten los
te draaien.
Bewaar de
bedieningsarm, bout,
rondel en veerring voor
de nieuwe basisplaat.
1. Ontgrendel de
motor door de
voedingsspanning te
onderbreken.
2. Schroef de
bevestigingsschroeven
van de motor los en
verwijder de oude
motor.
3. Schroef de
bevestigingsschroeven
van de thermo-
elektrische zekering los
en verwijder de zekering
(type B(L)FT).
4. Demonteer de basisplaat
door de drie bouten los
te draaien.
Bewaar de
bedieningsarm, bout,
rondel en veerring voor
de nieuwe basisplaat.
Type BFL(T)/BLF(T) op
CR60/CR120/CU-LT(1s):
Type MFUS(P) op
CR60/CR120/CU-LT(1s):
Type CFTH op
CR2/CU2/CA2/CU4/CU2-15 :
1. Ontgrendel de
motor door de
voedingsspanning te
onderbreken.
2. Schroef de
bevestigingsschroeven
van de motor los en
verwijder de oude motor.
3. Schroef de
bevestigingsschroeven
van de thermo-
elektrische zekering los
en verwijder de zekering
(type BFLT/BLFT).
4. Verwijder het oude
membraan.
1. Ontgrendel
het bestaande
mechanisme door de
ontgrendelingsknop in
te drukken.
2. Schroef de twee
bevestigingsschroeven
los en verwijder het
mechanisme.
3. Verwijder het oude
membraan en vervang
door het nieuwe,
gesloten membraan.
1. Ontgrendel het
mechanisme.
2. Schroef de drie
bevestigingsbouten
los en verwijder het
mechanisme.
