Rheem RETEX-06T - Exigences Électriques

34
POU ÉLECTRIQUE 3,5 à 120 V
NOIR AU DISJONCTEUR (ALIMENTATION)
BLANC (NEUTRE)
VERT/JAUNE À LA TERRE
30
30 ampères
Disjoncteur unipolaire
POU ÉLECTRIQUE 6,5 à 240 V
RETOUR AU DISJONCTEUR (ALIMENTATION)
ROUGE AU DISJONCTEUR (ALIMENTATION)
VERT/JAUNE À LA TERRE
30
30 30 ampères
Disjoncteur bipolaire

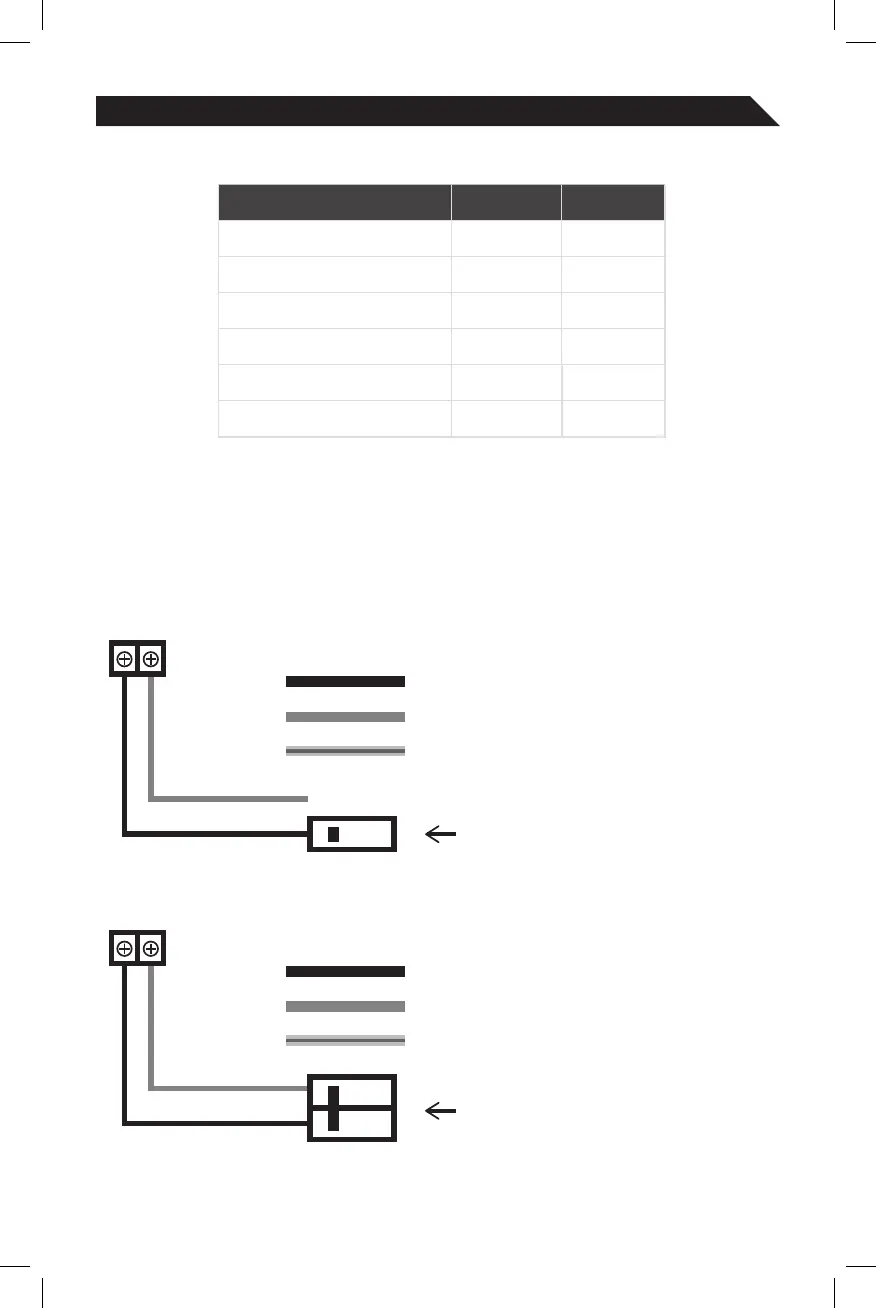

SCHÉMA DE CÂBLAGE
EXIGENCES ÉLECTRIQUES
ENTRÉE DU CHAUFFE-EAU 3,5kW 6,5kW
Éléments 1 1
Tension 120V 240V
kW Max 3,5kW 6,5kW
Débit en ampère max. 29AMPÈRES 27AMPÈRES
Disjoncteurs requis 1x30 AMPÈRES 2x30 AMPÈRES
Calibre de ls requis 2x10 AWG 2x10 AWG
SPÉCIFICATIONS ÉLECTRIQUES PAR ENTRÉE DE CHAUFFE-EAU
L1 (Noir)
L2 (Rouge)
N
L
