KSA - Supporti antivibranti modelli 29 ÷ 57
KSA - Antivibration mountings model 29 - 57
Il peso dell’unità e la sua distribuzione sui
punti di fissaggio dei supporti antivibranti
(KSA) si riferiscono alla macchina
completamente accessoriata.
Attenzione
●● Peso aggiuntivo versione TANK & PUMP
con serbatoio vuoto: 100 kg.
●● Peso aggiuntivo versione PUMP: 120 kg.
Installazione
●● La movimentazione dell’unità deve essere
eseguita con cura onde evitare danni alla
struttura esterna e alle parti meccaniche ed
elettriche interne (fig. 11 e 12).
●● L’unità va posizionata rispettando gli spazi
tecnici minimi raccomandati in figura, tenendo
presente l’accessibilità alle connessioni acqua
ed elettriche.
●● Lo spazio minimo consentito in altezza tra
la parte superiore dell’unità e un eventuale
ostacolo non deve essere inferiore a 3,5 m.
●● Nel caso in cui vengano installate più unità,
lo spazio minimo tra le batterie alettate non
deve essere inferiore a 2 m.
Installation
●● Special care should be paid when moving
the unit in order to avoid damages to the
external structure and to the internal
mechanical and electrical components (pict. 11
and 12).
●● The unit should be placed respecting the
minimum technical service distances advised in
picture, keeping in mind the access to the
water and electrical connections.
●● The minimum distance in height between the
unit top and a possible obstacle should not be
lower than 3,5 m.
●● In case of installation of several units, the
minimum distance between the finned coils
should not be lower than 2 m.

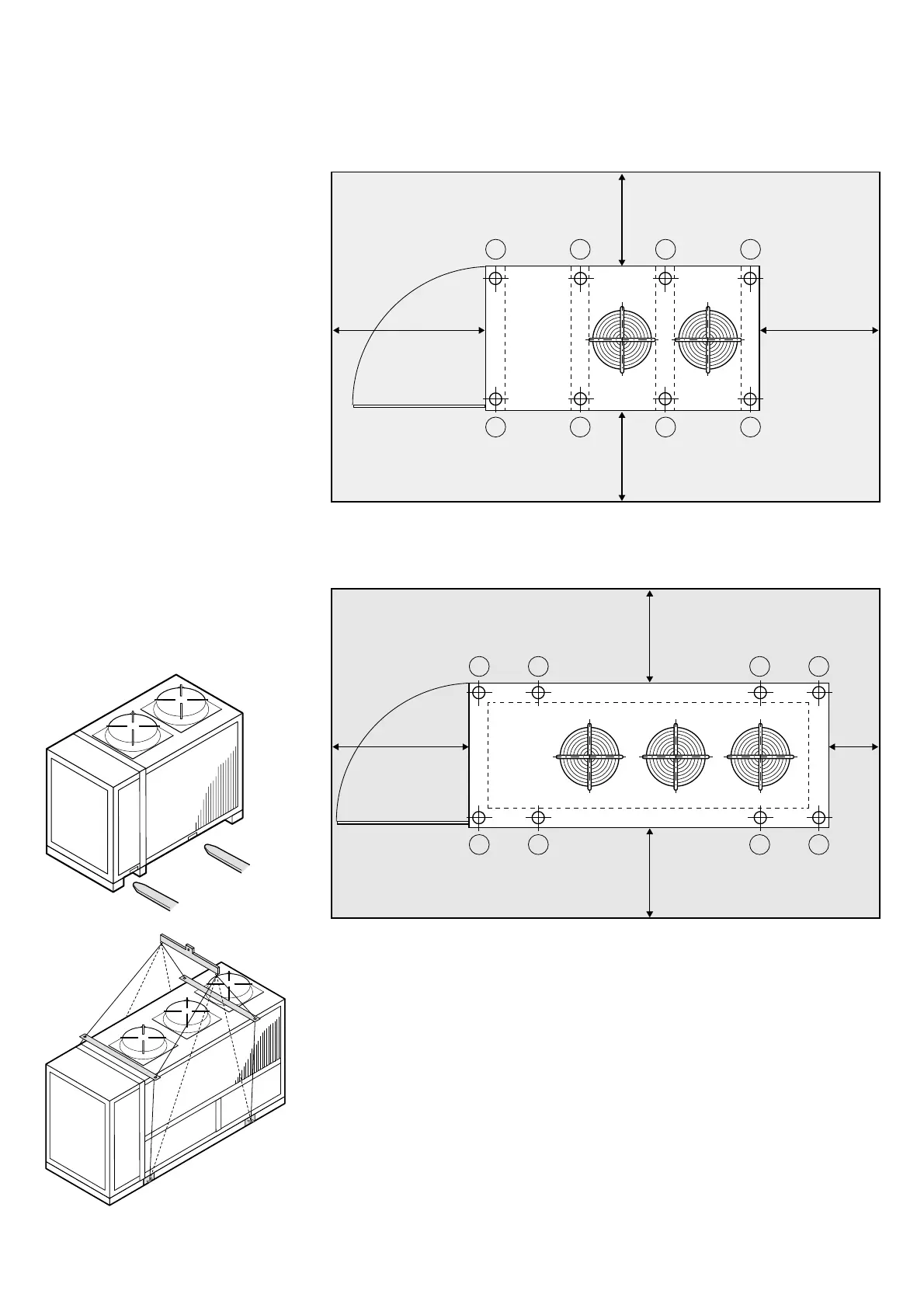

fig. 13
The weight of the unit and its distribution on the
fixing points of the antivibration mountings
refers to a fully accessoried machine.
Attention!
●●
Extra weight TANK & PUMP version with
empty tank: 100 kg.
●● Extra weight PUMP version: 120 kg.
fig. 12
fig. 11
