37
B = Electrofreno CAP = Condensador

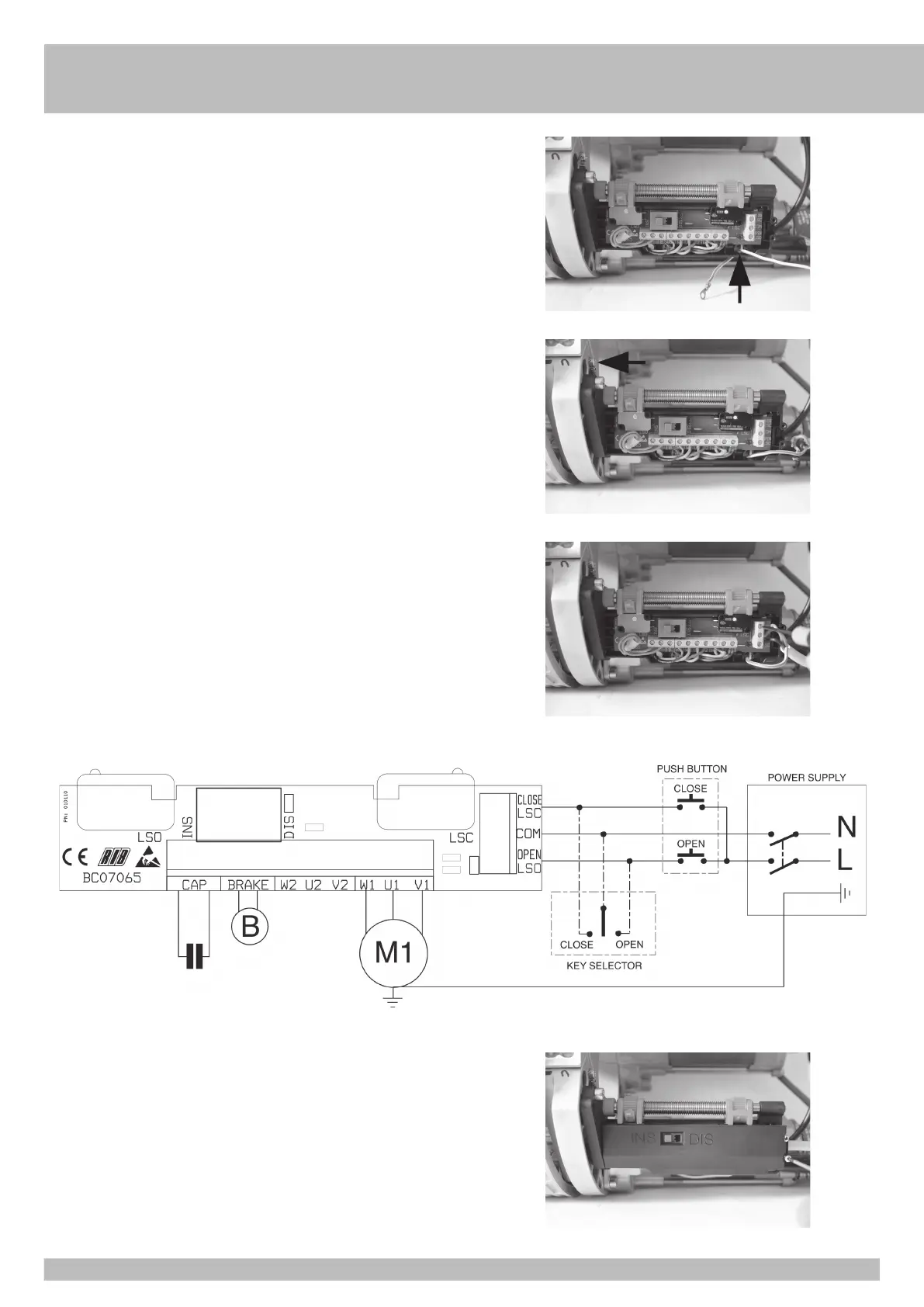

Pelar el cable unos 27 cm y acortar los 3 cables de la alimentación a 4 cm. Conectar el
cable de tierra amarillo/verde al cable en dotación que está en el motor.
Hacer pasar el cable de puesta a tierra del cable de alimentación del motor a través del 1°
orificio libre del contenedor de final de carrera.
Conectar el cable de puesta a tierra al soporte de aluminio.
Conectar el cable de alimentación a los respectivos bornes.
CUIDADO: Realizar las conexiones como en el esquema de abajo (pulsador ABRE con el
borne OPEN, pulsador CIERRA con el borne CLOSE y al borne COM conectar la fase directa
de la alimentación.
Atornillar nuevamente la tapilla del final de carrera.
Controlar que el interruptor esté en INS (En esta fase los microinterruptores no funcionan y
las excéntricas de los finales de carrera C1 y C2 son reguladas automáticamente).
