MINI - cód. ABQM090
OPCIONALES -
Para las conexiones y datos técnicos de los accesorios, consultar los manuales respectivos.
Gestión 1 motor
Funcionamiento con hombre presente (ABRIR - CERRAR)
ENSAMBLADO DEL DESBLOQUEO DEL FRENO ELÉCTRICO
ACCESORIOS ACOPLAMIENTABLES
Botonera FLAT
Selector de Pared/de empotrar
Caja fuerte STONE y FLAT para Botonera c/desbloqueo
Destellador SPARK
E
S
Debe ser realizado exclusivamente por personal especializado y con el motor desconectado de la alimentación eléctrica.
Se aconseja controlar cada dos años que los tornillos de la polea y el tornillo de fijación a la barra estén bien apretados.
Controle el equilibrio de los muelles y lubrique la guía con grasa de silicona.
MANTENIMIENTO
Para efectuar el movimiento manual de la cancela en forma segura hay que controlar que:
- se provean manijas idóneas para la cancela;
- tales manijas no sean posicionadas en modo de crear puntos de peligro durante su utilizo;
- el esfuerzo manual para mover la cancela no debe sobrepasar los 225N para las puertas puestas en lugares privados y los 390N para las puertas puestas en lugares
comerciales e industriales (valores indicados en el punto 5.4.5 de la norma EN 12453).
CUIDADO: la activación del desbloqueo puede provocar un movimiento incontrolable de la cancela en el caso de que ésta no esté correctamente equilibrada.
DESBLOQUEO

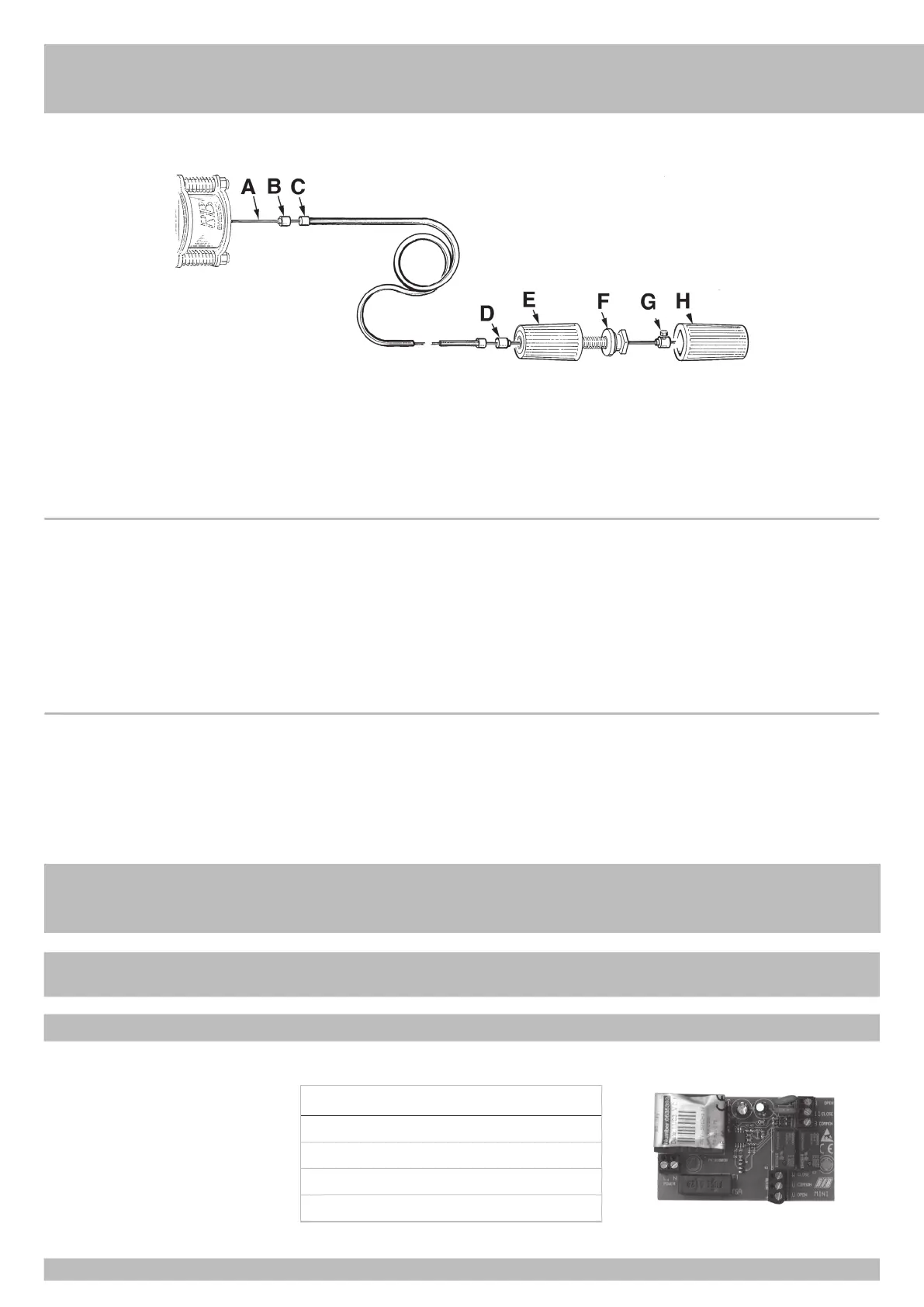

1° - Coloque el casquillo de guía (B) del cable de acero (A) como se ilustra.
2° - Coloque la funda de protección (C) en el cable de acero (A).
3° - Coloque el casquillo de guía (D) en el cable de acero (A) como se ilustra.
4° - Inserte el componente (E) observando que el componente (F) esté completamente enroscado.
5° - Empuje el casquillo con tornillo de tope (G) hasta que toque el componente (F) y apriete el tornillo hexagonal con una llave Nº 7.
6° - Encaje el componente (H) en el componente (F).
