CONTROLLO PRE-INSTALLAZIONE
Le ante devono essere solidamente fissate ai cardini delle colonne, non
devono flettere durante il movimento e devono muoversi senza attriti.
Prima d’installare PRINCE è meglio verificare tutti gli ingombri necessari
per poterlo installare.
Se il cancello si presenta come da Fig. 1 non occorrono modifiche.
È obbligatorio uniformare le caratteristiche del cancello alle norme e leggi
vigenti. La porta può essere automatizzata solo se in buono stato e se
rispondente alla norma EN 12604.
- L’anta non deve presentare porte pedonali. In caso contrario occorrerà
prendere opportune precauzioni in accordo al punto 5.4.1 della EN12453
(ad esempio impedire il movimento del motore quando il portoncino
è aperto, grazie ad un microinterruttore opportunamente collegato in
centralina).
- Non bisogna generare punti di intrappolamento (ad esempio tra anta
aperta del cancello e cancellata).
Non devono essere presenti fermi meccanici al di sopra del cancello perché
non sono sufficientemente sicuri.
AZIONAMENTO MANUALE DELLE ANTE IN EMERGENZA
In caso di mancanza di corrente, per poter agire sul cancello è sufficiente
spingere le ante manualmente.
Per poter eseguire in modo sicuro la movimentazione manuale dell’anta
occorre verificare che:
- sull’anta siano presenti maniglie idonee;
- tali maniglie siano posizionate in modo da non creare punti di pericolo
durante il loro utilizzo;
- lo sforzo manuale per muovere l’anta non superi i 225N per i cancelli posti
su siti privati ed i 390N per i cancelli posti su siti commerciali ed industriali
(valori indicati nel punto 5.3.5 della norma EN 12453).

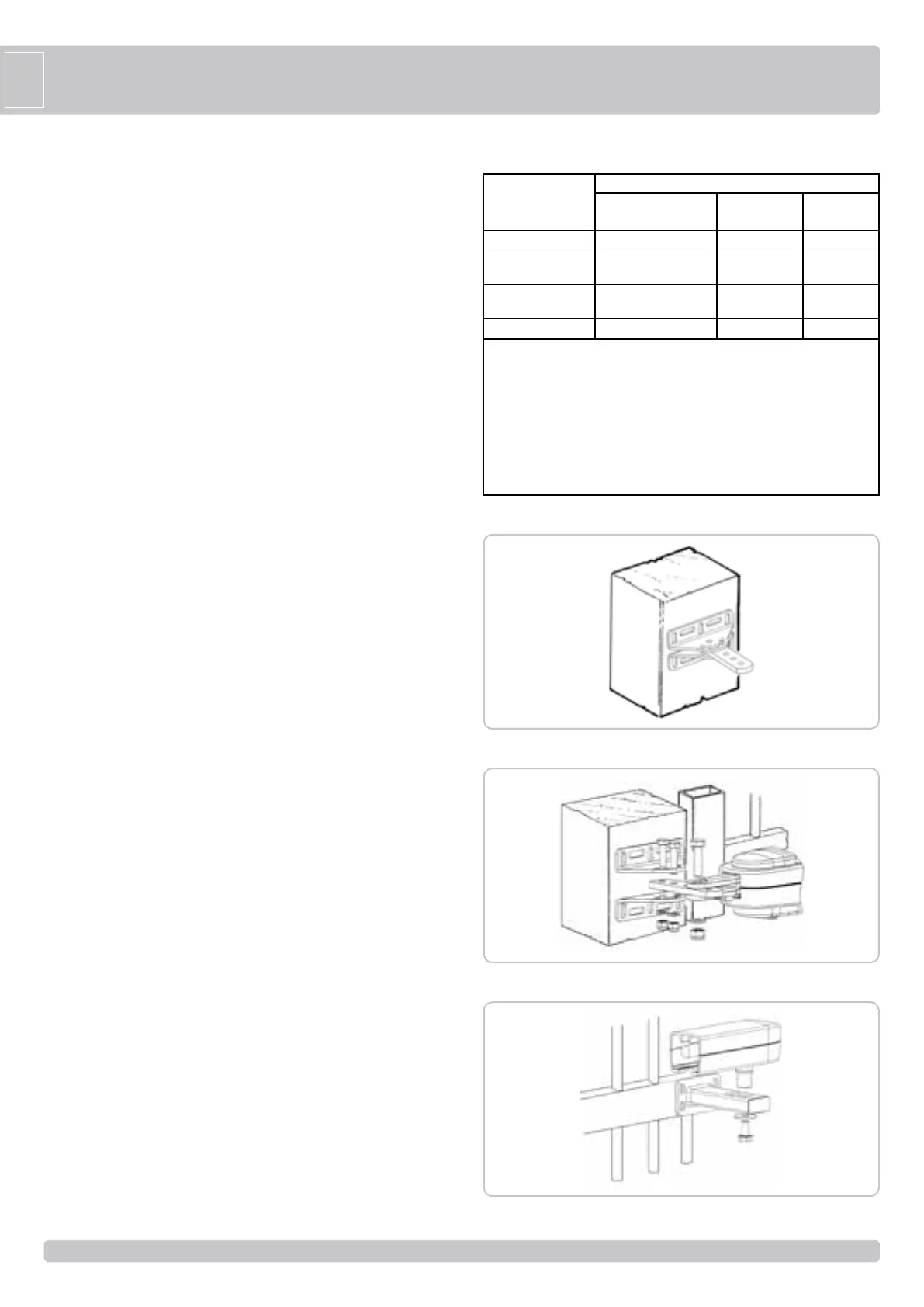

FISSAGGIO ATTACCO MOTORE A COLONNA
Installando PRINCE è necessario rispettare alcune misure per avere un
corretto movimento dell’anta.
Se la colonna è in ferro le si può avvitare direttamente l’attacco utilizzando
quattro viti filettate M8.
Se la colonna è in cemento fissare l’attacco con quattro viti ad espansione
di Ø 8 mm.
In caso si abbia il muro parallelo al cancello quando questo è aperto, può
essere necessario praticare una nicchia per dare una sede all’operatore..
FISSAGGIO ATTACCO MOTORE A CANCELLO
Proseguendo nell’installazione si deve fissare sull’anta l’attacco per il traino
del cancello, osservando naturalmente le quote previste (Fig. 5, 6).
Installare PRINCE provando più volte ad aprire e chiudere controllando che
il profilo coprivite non sfreghi nel cancello in movimento.
INSTALLAZIONE PRINCE 230V REV.
I
TIPO DI COMANDO USO DELLA CHIUSURA
Componenti da installare secondo la norma EN12453
4
5
3
