13
4- 5+

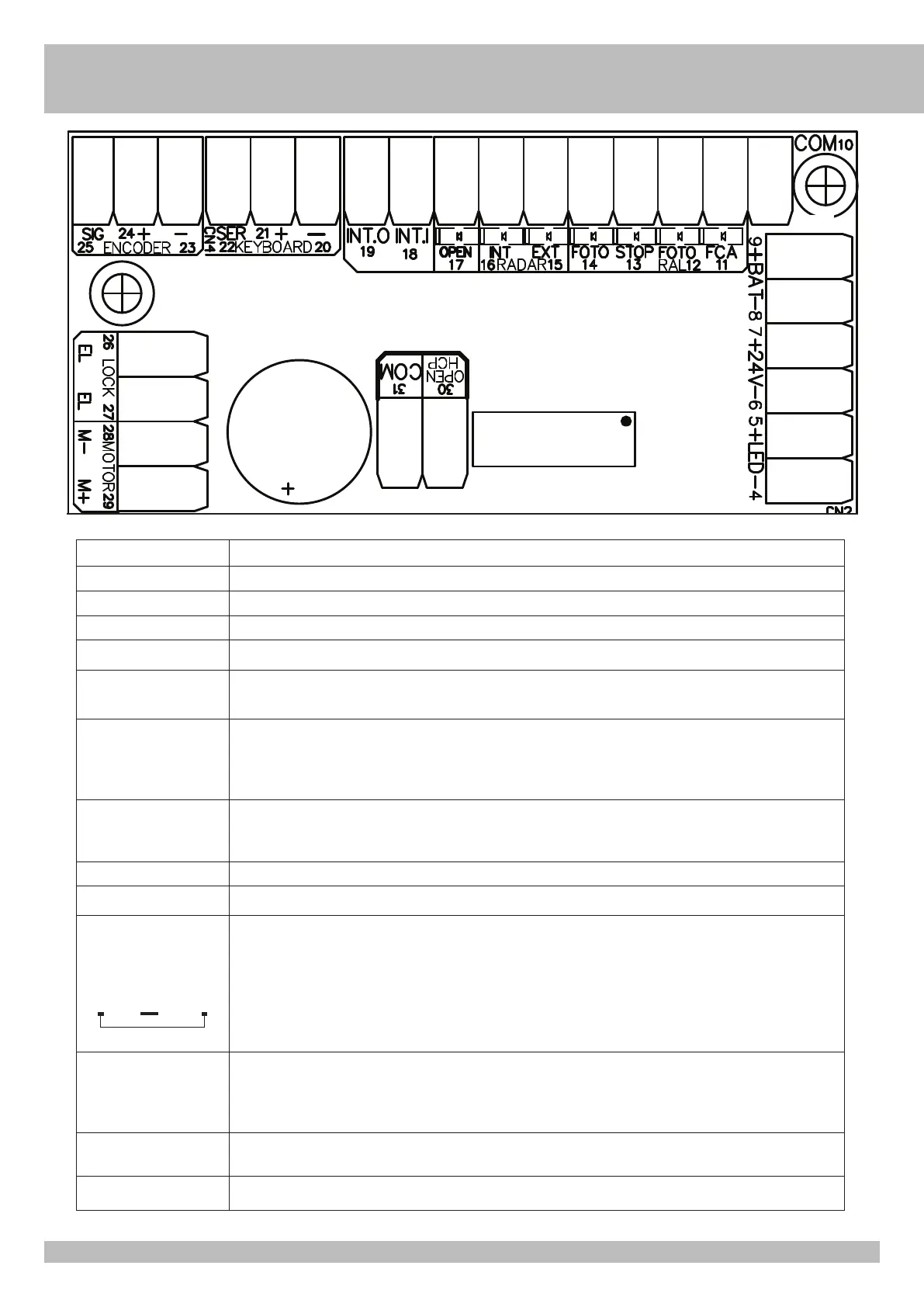

A disposizione
6- 7+ Alimentazione accessori 24Vdc
8- 9+ Collegamento batterie di emergenza ACG9631
10- COM Comune ingressi (negativo).
11 - FCA
Finecorsa di apertura (collegato in fabbrica)
12 - FOTO RAL
Esclusione ingresso sicurezza 14
13 - STOP
Sicurezza N.C.. L’apertura del contatto (16-18) arresta il movimento della porta e blocca qualsiasi comando.
Il ripristino del contatto ed un successivo comando “apre” fa eseguire una manovra di apertura totale a velocità
lenta rimanendo poi in attesa di un comando OPEN.
L’automazione riprenderà il funzionamento automatico con i parametri impostati in precedenza.
14 - FOTO
Ingresso N.C. per coppia fotocellule di sicurezza; l’interruzione del raggio infrarosso (a porta aperta) mantiene
il tempo di chiusura automatica in pausa fino al ripristino del raggio stesso, mentre in fase di chiusura inverte
il moto.
15 - R. EXT Sensore di apertura lato esterno; Effettua un comando “apre”. In fase di “chiusura” inverte il moto.
16 - R. INT
Sensore di apertura lato interno; Effettua un comando “apre”. In fase di “chiusura” inverte il moto.
17 - OPEN
neg.
Ingresso N.O.. Se chiuso con l’ingresso COM (10-31) comanda l’apertura della porta mantenendola aperta fino
alla riapertura del contatto stesso.
Impostare il parametro “I” su 0 tramite selettore-programmatore LCD (optional) per gestire i comandi apre-
chiude alternati; La chiusura automatica non è attiva.
Impostare il parametro “I” da 1 a 9 in base al tempo desiderato di chiusura automatica ( I1=1 s , I2=2
s , ecc...).
18 - INT. I
19 - INT. O
Funzione interblocco per due operatori (bussola);
Collegando il morsetto 18 (INT.I) di una centrale elettronica con il 19 (INT.O) di un’altra centrale elettronica e
viceversa, l’operatore che per primo riceve un comando “apre” blocca il secondo (porta chiusa) fino a completa
chiusura della prima porta.
30 - OPEN-HCP
Ingresso N.O.. Comando a sfioramento per disabili.
Con questo comando il tempo di chisura automatica aumenta a 30s.
31- COM Comune ingressi (negativo).
COM10
I
