Ribind UP - Page 21

21
0
0
500
1000
1500
mm
50 100 200 150 250
kg
F
135
110
55
4
5
1
2
3
6

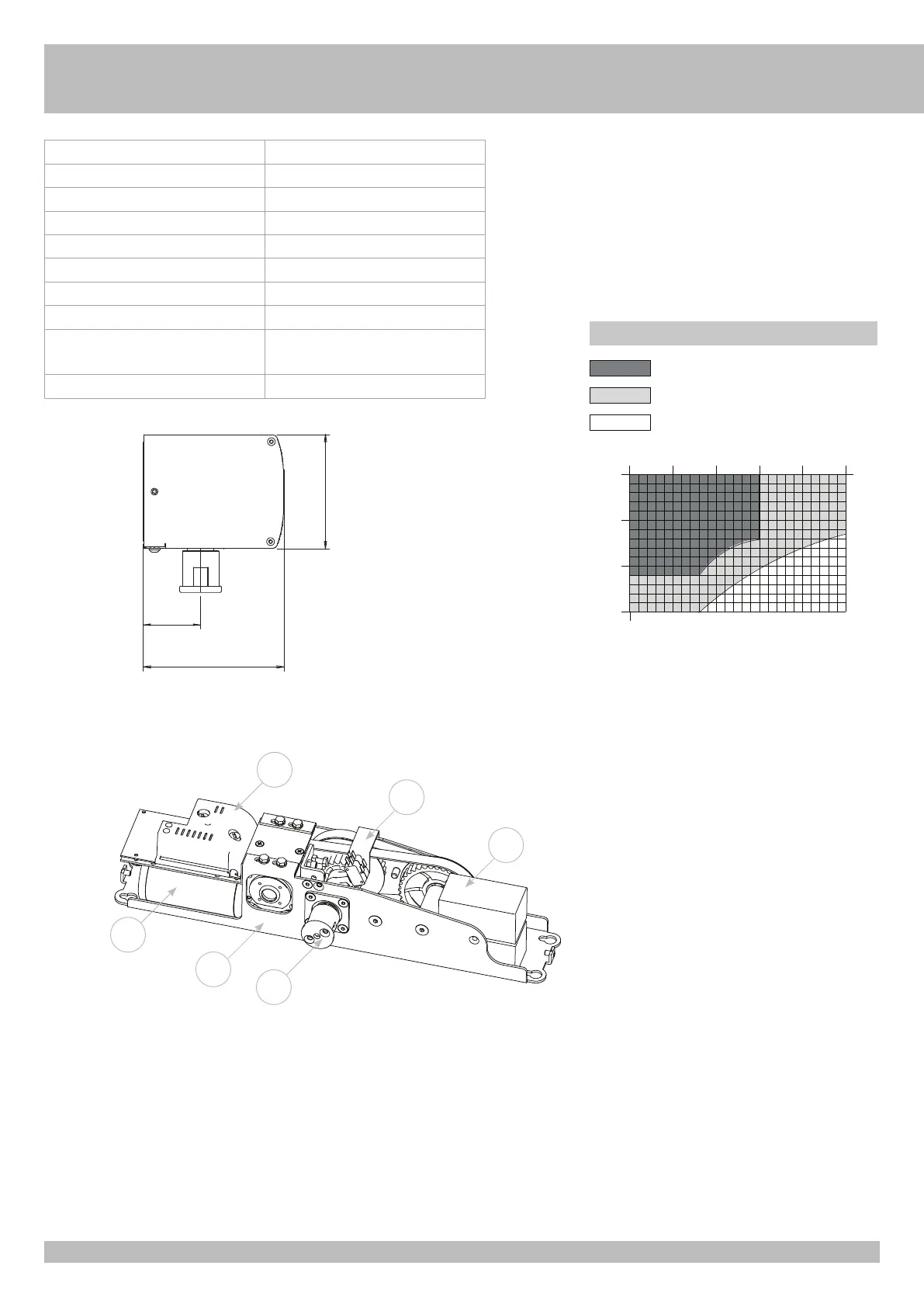

IDENTIFICATION DES PARTIES
1. Centrale électronique UP
2. Groupe réducteur
3. Batterie d’urgence ACG9631
4. Motoréducteur 24Vdc avec encodeur
5. Châssis opérateur
6. Douille attache bras
CARACTÉRISTIQUES TECHNIQUES UP
Temps d’ouverture/fermeture 1,5÷8 s / 90°
Couple maximum 45 Nm
Alimentation full range 115/230 Vac 50/60 Hz
Absorption en repos 3 W
Absorption maximum 100 VA
Alimentation accessoires 24 Vdc = 0,5 A max
Service 100%
Température de fonctionnement -20°C / +55°C
(batterie: -10°C / +50°C)
Degré de protection IP 31
Utiliser l’UP pour déplacer une porte très lourde pourrait réduire les
prestations indiquées.
Les fréquences d’utilisation n’ont qu’une valeur indicative.
Les données sont relevées dans des conditions d’utilisation standard
et ne peuvent pas être considérées fiables pour chaque cas singulier.
Chaque entrée automatique présente des éléments variables:
frictions, équilibrages et conditions environnementales qui peuvent
modifier, de manière conséquente, la durée et la qualité de
fonctionnement de l’entrée automatique ou de ses composants.
L’installateur sera tenu d’adopter des coefficients de sécurité
appropriés pour chaque installation.
Indications d’utilisation
Dimensions recommandées
Dimensions limite
Utilisation non autorisé
LAYOUT ÉQUIPEMENT
