30

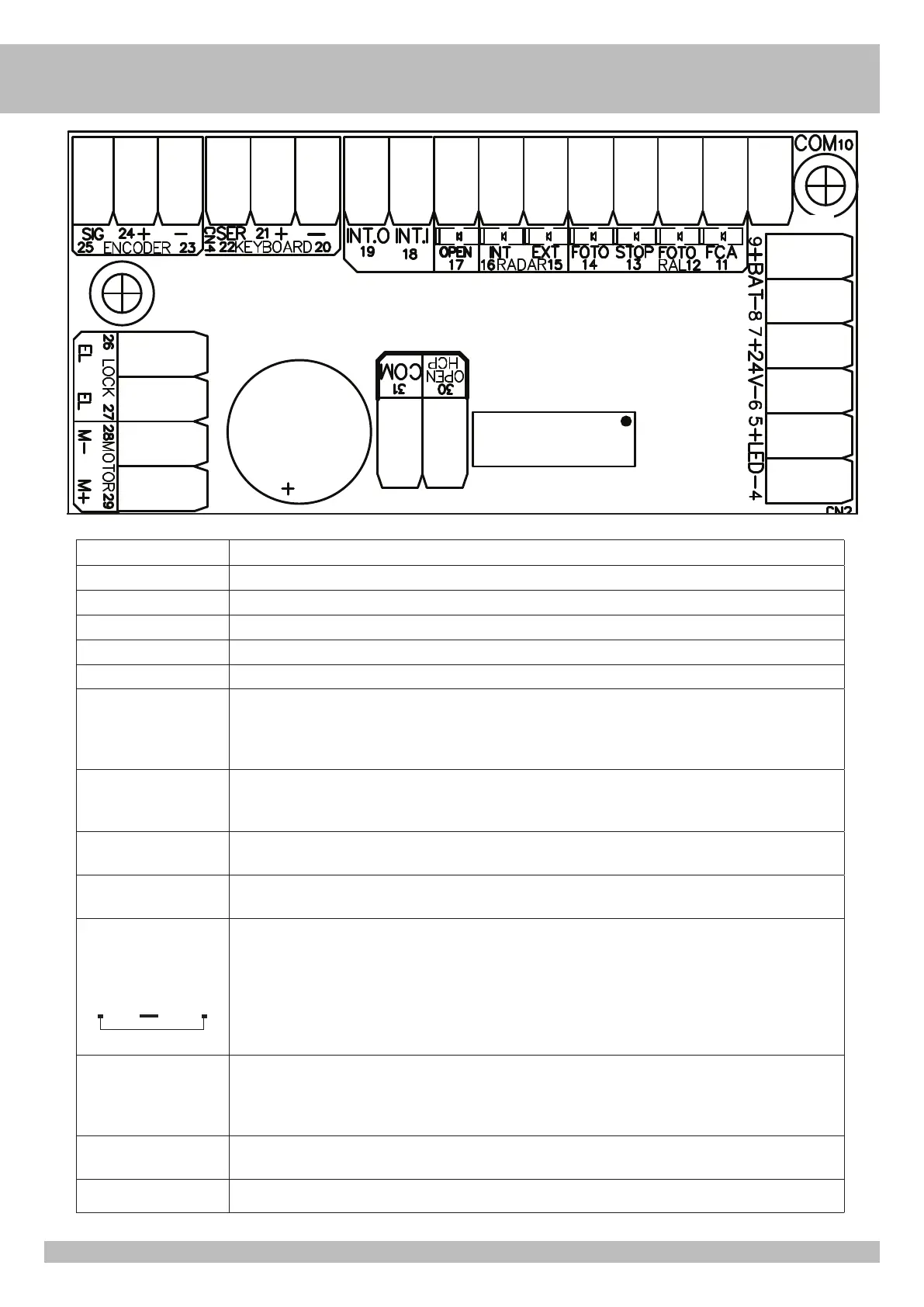

4- 5+
À disposition
6- 7+ Alimentation accessoires 24vdc
8- 9+ Connexion batteries d’urgence ACG9631
10- COM Entrées communes (négatif).
11 - FCA Fin de course d’ouverture (connectée en usine)
12 - FOTO RAL Exclusion entrée sécurité 14
13 - STOP
Sécurité N.C. L’ouverture du contact (16-18) arrête le mouvement de la porte et bloque toute commande.
Le rétablissement du contact et la commande successive “ouvrir” fait faire une manœuvre d’ouverture totale, à
faible vitesse, pour rester ensuite en attente de la commande OPEN.
L’automation reprendra le fonctionnement automatique avec les paramètres configurés précédemment.
14 - FOTO
Entrée N.C. pour couple cellules photoélectriques de sécurité; l’interruption du rayon infrarouge (à porte
ouverte) maintient le temps de fermeture automatique en pause jusqu’au rétablissement du rayon lui-même
tandis qu’en phase de fermeture, il invertit le mouvement.
15 - R. EXT
Capteur d’ouverture côté externe; Effectue une commande “ouvrir”. En phase de “fermeture”, il invertit le
mouvement.
16 - R. INT
Capteur d’ouverture côté interne; Effectue une commande “ouvrir”. En phase de “fermeture”, il invertit le
mouvement.
17 - OPEN
neg.
Entrée N.O. Si fermée avec l’entrée COM (10-31), commande l’ouverture de la porte en la maintenant ouverte
jusqu’à la réouverture du contact lui-même.
Configurer le paramètre “I” sur 0 via le sélecteur-programmateur LCD (en option) pour gérer alternativement
les commandes ouvrir-fermer; la fermeture automatique n’est pas active.
Configurer le paramètre “I” de1 à 9 en fonction du temps de fermeture automatique désiré (I1=1 s ,
I2=2 s , etc.).
18 - INT. I
19 - INT. O
Fonction inter-bloc pour deux opérateurs (compas);
En connectant la borne 18 (INT.I) d’une centrale électronique avec le 19 (INT.O) d’une autre centrale électronique
et vice-versa, l’opérateur qui, le premier, recevra une commande “ouvrir”, bloque la deuxième (porte fermée)
jusqu’à fermeture complète de la première porte.
30 - OPEN-HCP
Entrée N.O. Commande à effleurement pour personnes porteuses de handicap.
Avec cette commande, le temps de fermeture automatique augmente à 30s.
31- COM Entrées communes (négatif).
COM10
F
