Ribind UP - Page 34

34

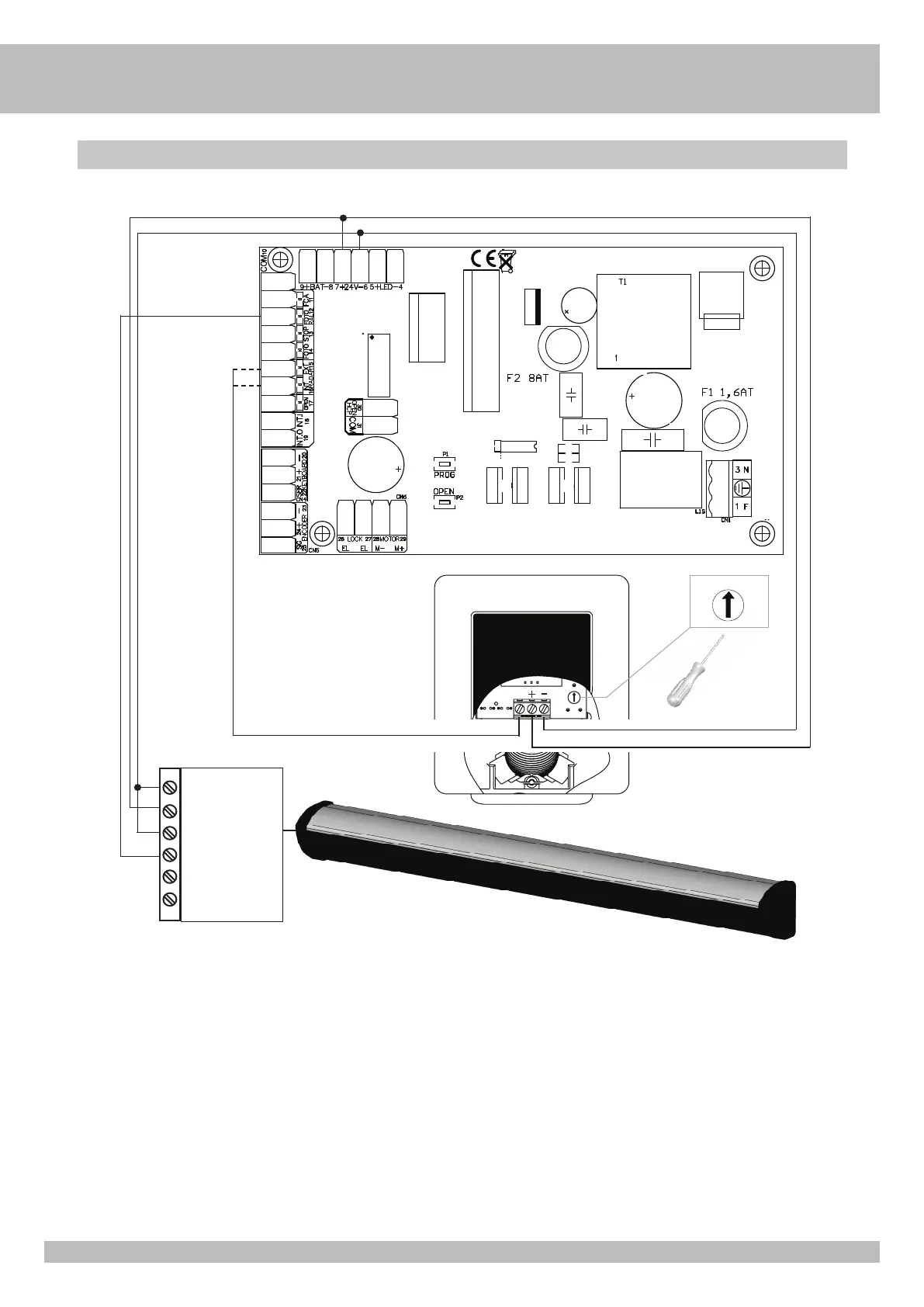

Connexion électrique Radar de sécurité
cod.AC08003
SIG.
- +
SENSIBILITY
- +
7 +
6 -
6 -
7 +
RADAR INT. / EXT
1 -
2 +
3 com
4 nc
5 no
6 Test input
7 +
6 -
cod.ACG9478
cod.ACG9420
Connexion Radar de sécurité (cod.ACG9478) en ouverture borne 4nc radar avec
borne FOTO-RAL12 fiche
Connexion Radar de sécurité (cod.ACG9478) en fermeture borne 4nc radar avec
borne FOTO14 fiche
COM10
F
