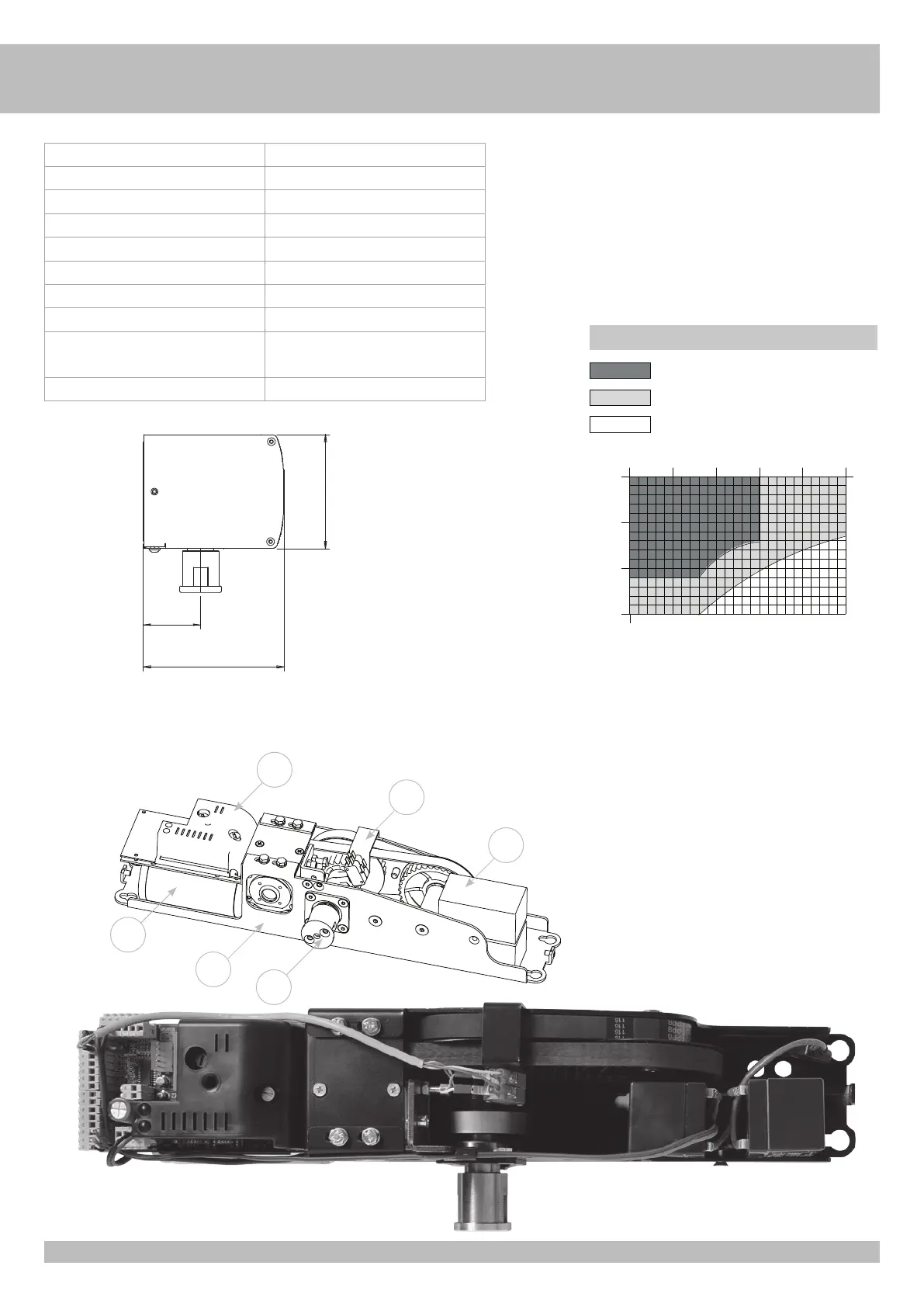

IDENTIFICAZIONE DELLE PARTI
1. Centrale elettronica UP
2. Gruppo riduttore
3. Batterie d’emergenza ACG9631
4. Motoriduttore 24Vdc con encoder
5. Telaio operatore
6. Boccola attacco braccio
CARATTERISTICHE TECNICHE UP
Tempo di apertura/chiusura 1,5÷8 s / 90°
Coppia massima 45 Nm
Alimentazione full range 115/230 Vac 50/60 Hz
Assorbimento a riposo 3 W
Assorbimento massimo 100 VA
Alimentazione accessori 24 Vdc = 0,5 A max
Servizio 100%
Temperatura di esercizio -20°C / +55°C
(batterie: -10°C / +50°C)
Grado di protezione IP 31
Utilizzare l’UP per movimentare una porta molto pesante potrebbe
ridurre le prestazioni indicate.
Frequenza d’utilizzo, hanno valore indicativo.
I dati sono rilevati in condizioni di utilizzo standard e non possono
essere certi per ogni singolo caso.
Ogni ingresso automatico presenta elementi variabili quali: attriti,
bilanciature e condizioni ambientali che possono modificare in
maniera sostanziale sia la durata che la qualità di funzionamento
dell’ingresso automatico o di parte dei suoi componenti.
È compito dell’installatore adottare coefficienti di sicurezza
adeguati ad ogni particolare installazione.
Indicazioni di utilizzo
Dimensioni raccomandate
Dimensioni limite
Utilizzo non consentito
0
0
500
1000
1500
mm
50 100 200 150 250
kg
I
LAYOUT IMPIANTO
135
110
55
4
5
1
2
3
6
