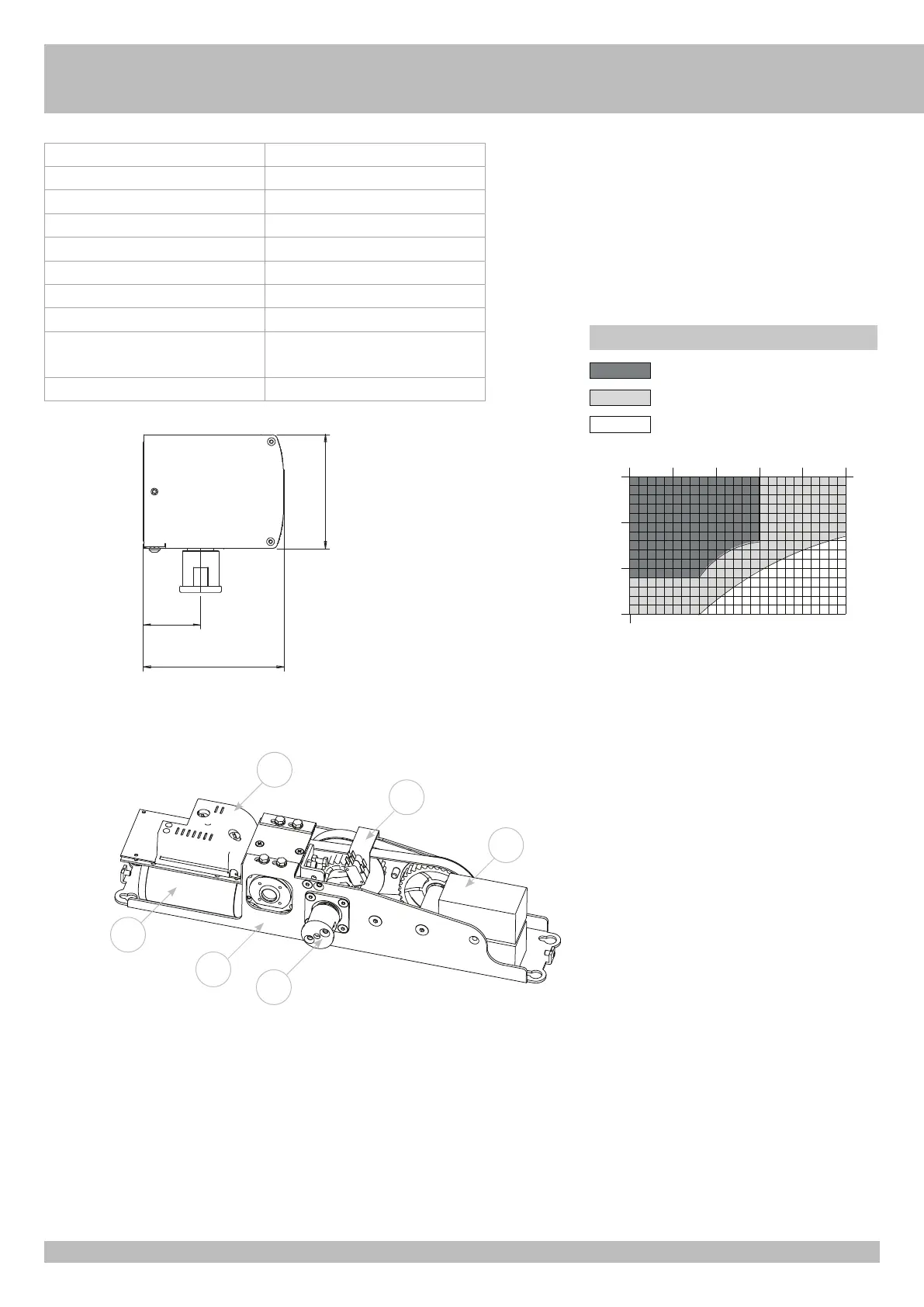

IDENTIFICACIÓN DE LAS PARTES
1. Central electrónica UP
2. Grupo de reenvío reversible
3. Baterías de emergencia ACG9631
4. Motoreductor 24Vdc con encoder
5. Chasis de l’operador
6. Casquillo de conexión brazo
CARACTERISTICAS TECNICAS UP
Tiempo de abertura/cierre 1,5÷8 s / 90°
Par maxima 45 Nm
Alimentación full range 115/230 Vac 50/60 Hz
Absorción minimo 3 W
Absorción maximo 100 VA
Alimentación accesorios 24 Vdc = 0,5 A max
Frecuencia de uso 100%
temperadura de funcionamiento -20°C / +55°C
(batterias: -10°C / +50°C)
Grado de protección IP 31
El uso con el peso maximo podría redicir las prestaciones.
La Frequencia de uso tiene valor indicativo.
Os datos se reconocen en condiciones medias de uso y no pueden
ajustarse a cada caso individual.
Cada acceso automático presenta elementos variables como:
fricciónes, balanceos y condiciones ambientales que pueden
cambiar sustancialmente tanto la duración que la calidad
de funcionamiento del acceso automático o de parte de sus
componentes.
Es el instalador que tiene que adoptar los coificientes de seguridad
adecuados para cada
Indicaciones de uso
Dimensiones recomendadas
Dimensiones maximas
Uso no autorizado
0
0
500
1000
1500
mm
50 100 200 150 250
kg
E
LAYOUT INSTALACION
135
110
55
4
5
1
2
3
6
