ricoo D0244 - Attaching Mounting Rails to Screen; Rails for Flat Back TVs; Rails for Curved Back TVs; Screw and Spacer Usage

SCHRITT 7
STEP 7
Additional options & Tilt adjustment
Zusätzliche Optionen & Neigungsverstellung
Height adjustment
Höhenverstellung
90°

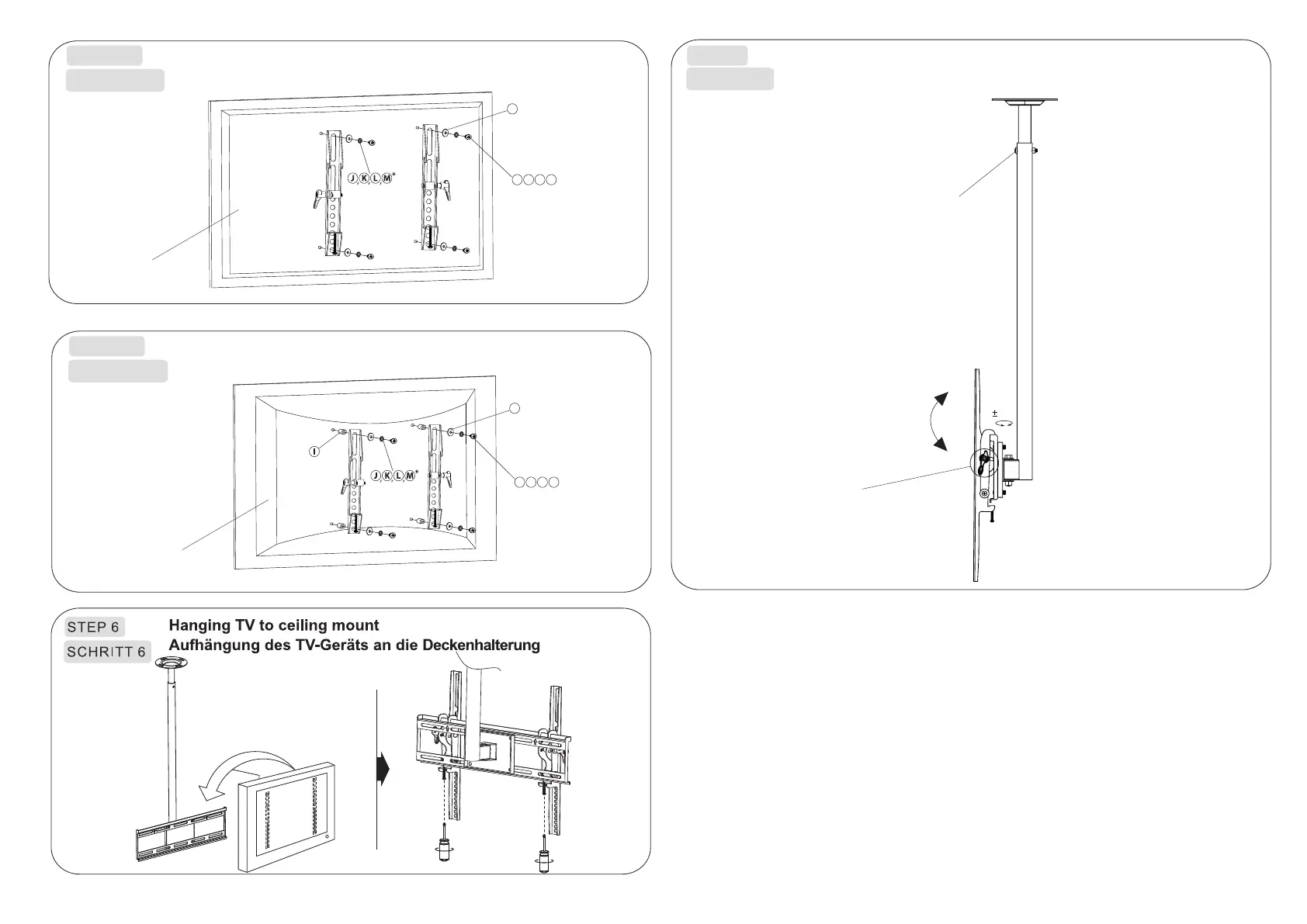

SCHRITT 5 A
STEP 5 A
Attaching rails to screen
Anbringung der Schienen an den Bildschirm
For TVs with a flat back
Für TV/Monitore mit
flacher Rückseite
H
TV
Fernseher
D
E F
G
, , ,
*
* Use the matching screws
for your TV model.
* Benutzen Sie die für Ihr TV-Modell
passende Schrauben.
SCHRITT 5 B
STEP 5 B
Attaching rails to screen
Anbringung der Schienen an den Bildschirm
H
TV
Fernseher
* Use the matching screws for your TV model.
* Benutzen Sie die für Ihr TV-Modell passende Schrauben.
For TVs with a curved back
Für TV/Monitore mit
gewölbter Rückseite
Wenn die Schrauben "D, E, F, G" zu lang sind, verwenden Sie die Plastikzylinder / Abstandshalter "I".
If the screws "D, E, F, G" is too long, use the small spacer "I".
Do not use
with screws "G"
Nicht verwenden
bei Schrauben "G"
Do not use
with screws "G"
Nicht verwenden
bei Schrauben "G"
D E F
G
, , ,
*
+/-15°
Tilt adjustment
Neigungsverstellung
