ASSEMBLAGE

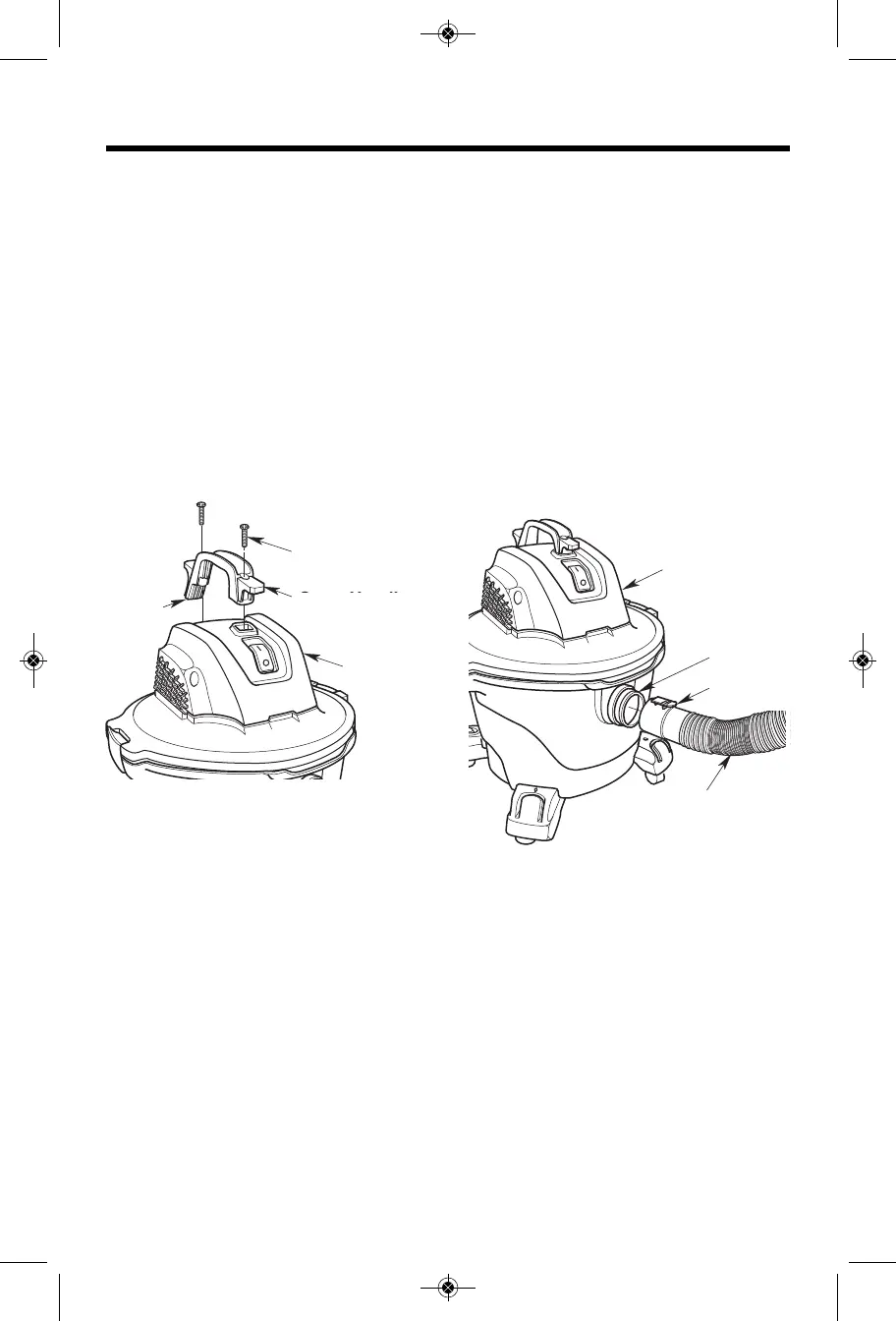

Carry Handle
Powerhead
Assembly
#10 x 3/4" Pan
Head Screws (2)
Extended
Flange
Ensemble de poignée de transport
1. Repérez la poignée de transport et les deux
(2) vis à tête cylindrique n° 10 x 3/4 po dans
le sac de pièces détachées.
2. Positionnez la poignée de transport sur le
dessus de l'ensemble de bloc-moteur, avec la
bride allongée de la poignée de transport à
l'arrière du bloc-moteur, comme illustré.
3. Introduisez une vis à tête cylindrique n° 10 x
3/4 po dans le trou à chaque extrémité de la
poignée de transport et dans l'ensemble de
bloc-moteur. Serrez fermement.
Introduction du tuyau à verrouillage
positif Tug-A-Long avec Dual-Flex
1. Introduisez l'extrémité la plus large du tuyau à
verrouillage positif Tug-A-Long avec Dual-Flex
dans l'orifice d'entrée. Engagez le verrou du
tuyau sur la lèvre de l'orifice d'entrée. Le
tuyau doit s'enclencher en place.
2. Pour retirer le tuyau à verrouillage positif Tug-
A-Long avec Dual-Flex de l'aspirateur,
appuyez sur le bouton de déverrouillage sur le
tuyau et tirez le tuyau hors de l'orifice
d'entrée, tel qu'illustré.
Powerhead
Assembly
Tug-A-Long Positive
Locking Hose with
Dual-Flex
Release
Button
Vac Inlet
Ensemble de
bloc-moteur
Vis à tête cylindrique
n° 10 x 3/4 po (2)
Poignée de transport
Ensemble de
bloc-moteur
Bride
allongée
Bouton de
déclenchement
Tuyau à verrouillage positif
Tug-A-Long avec Dual-Flex
Orifice
d’admission
de l’aspirateur
33
