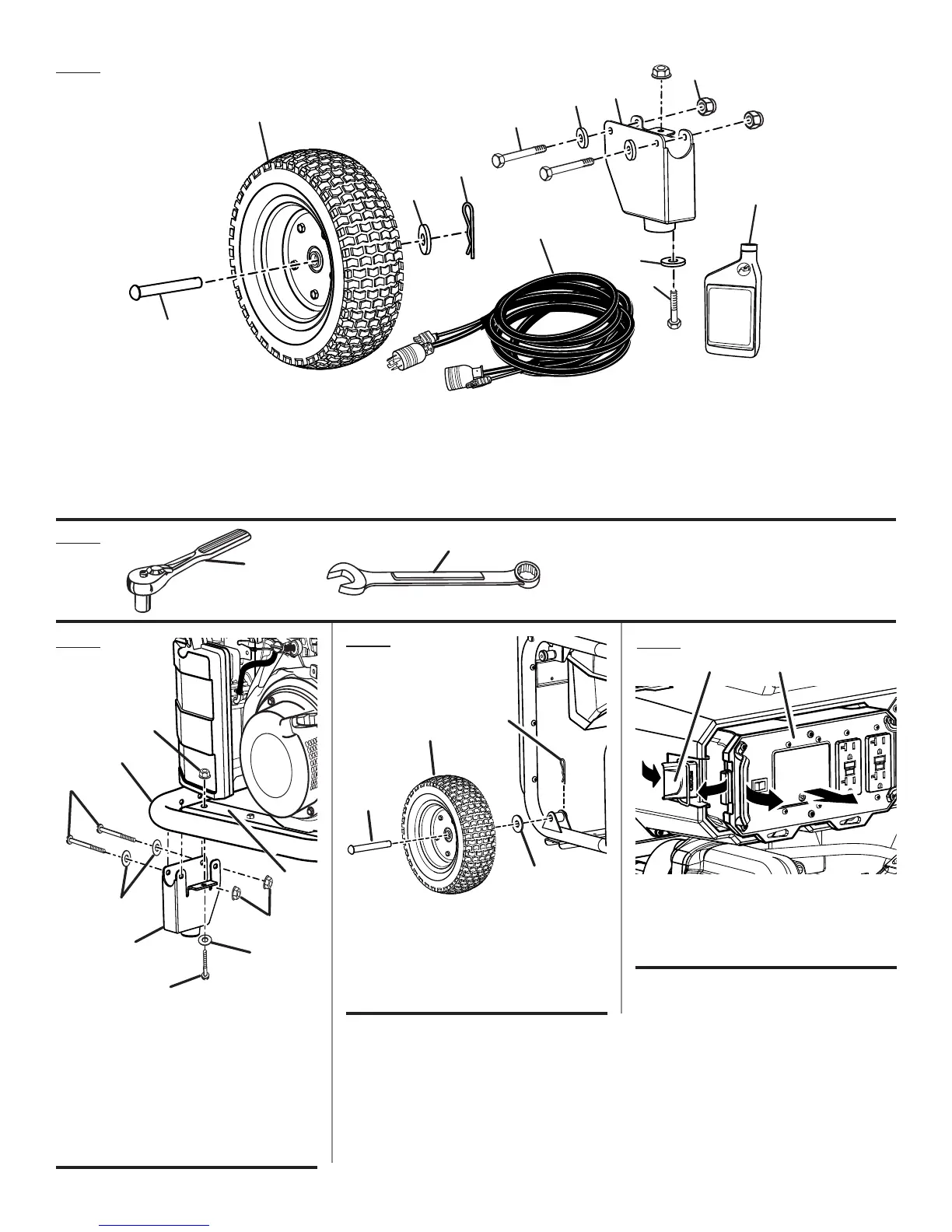

RIDGID RD6800 - Assembly Parts and Tools; Parts List and Required Tools for Assembly

iv
A - Latch (loquet, pestillo)
B - Removable control panel (panneau de
commande amovible, panel de control en
distintas)
Fig. 6
A - Axle (essieu, eje)
B - Wheel (roue, rueda)
C - Mount bracket (support de montage, soporte
de montaje)
D - Hitch pin (goupille de sûreté, pasador de
enganche)
c
c
d
A
b
d
A
b
Fig. 7
Fig. 8
A
b
e
c
b
F
G
A - Screw, 2 in. (vis, 2 po; tornillo, 2 pulg.)
B - Flat washer (rondelle plate, arandela plana)
C - Lock nut (écrou de blocage, tuerca de
seguridad)
D - Leg with rubber foot (pied avec patin en
caoutchouc, pata con pie de goma)
E - Frame (cadre, armazón)
F - Screw, 1 in. (vis, 1 po; tornillo, 1 pulg.)
G - Frame crossbar (barre stabilisatrice du cadre
travesaño del bastidor)
10
9
2
3
1
4
7
6
5
8
11
6
Fig. 4
1 - Axle (essieu, eje)
2 - Wheel (roue, rueda)
3 - Flat washer (rondelle plate, arandela plana)
4 - Hitch pin (axe de blocage, pasador del
enganche)
5 - Screw, 2 in. (vis, 2 po; tornillo, 2 pulg.)
6 - Flat washer (rondelle plate, arandela plana)
7 - Leg with rubber foot (pied avec patin en
caoutchouc, pata con pie de goma)
8 - Nut (écrou, tuerca)
9 - Control panel cord, 25 ft. (cordon de
panneau de commande 25 pi, cordón de
panel de control 25 pies)
10 - Engine lubricant (lubrifiant de moteur,
lubricante para motor)
11 - Screw, 1 in. (vis, 1 po; tornillo, 1 pulg.)
Fig. 5
A - Socket wrench (clé à douille, llave de casquillo)
B - Combination wrench (clé mixte, llave de combinación)
A
b
