Ši montavimo ir naudojimo instrukcija taikoma savaiminio veikimo, nestandartinės,
automatinės RINGFEDER 50 mm, 5055 tipo kaištinės jungties konstrukciniams variantams
A, B, AW, AP, AM.
5055 tipo jungtį leidžiama naudoti sujungimui su vilkties kilpomis 50 pagal DIN 74053, ISO
1102 arba D50, atitinkančiomis 94/20/EB arba ECE 55 R-01, taip pat su 50 mm didelėms
apkrovoms pritaikytomis vilkties kilpomis („Ringfeder“ numeris užsakymui 6991394 arba
analogiškos konstrukcijos kilpomis).
Šias automatines kaištines jungtis leidžiama naudoti išimtinai transporto priemonėms,
sunkvežimiams ir priekaboms su atitinkamomis vilkties jungtimis prikabinti.
Montuojant (arba keičiant) sukabinimo įtaisą, būtina vadovautis atitinkamais įstatymų
reikalavimais ir transporto priemonės gamintojo pateiktais duomenimis! Keičiant sukabi-
nimo įtaisą, būtina pakeisti visas patiektame komplekte esančias sukabinimo įtaiso dalis.
Sukabinimo įtaisas turi būti montuojamas pagal reikalavimus, išdėstytus Direktyvos 94/20
EB VII priede arba ECE 55 R-01. Montavimo ir techninės priežiūros darbai turi būti atliekami
atidžiai ir kvalifikuotai.
Būtina atsižvelgti į transporto priemonės gamintojo nurodytus keturių tvirtinimo sraigtų ir
veržlių kokybės duomenis, kurie gali skirtis nuo čia pateiktų duomenų!

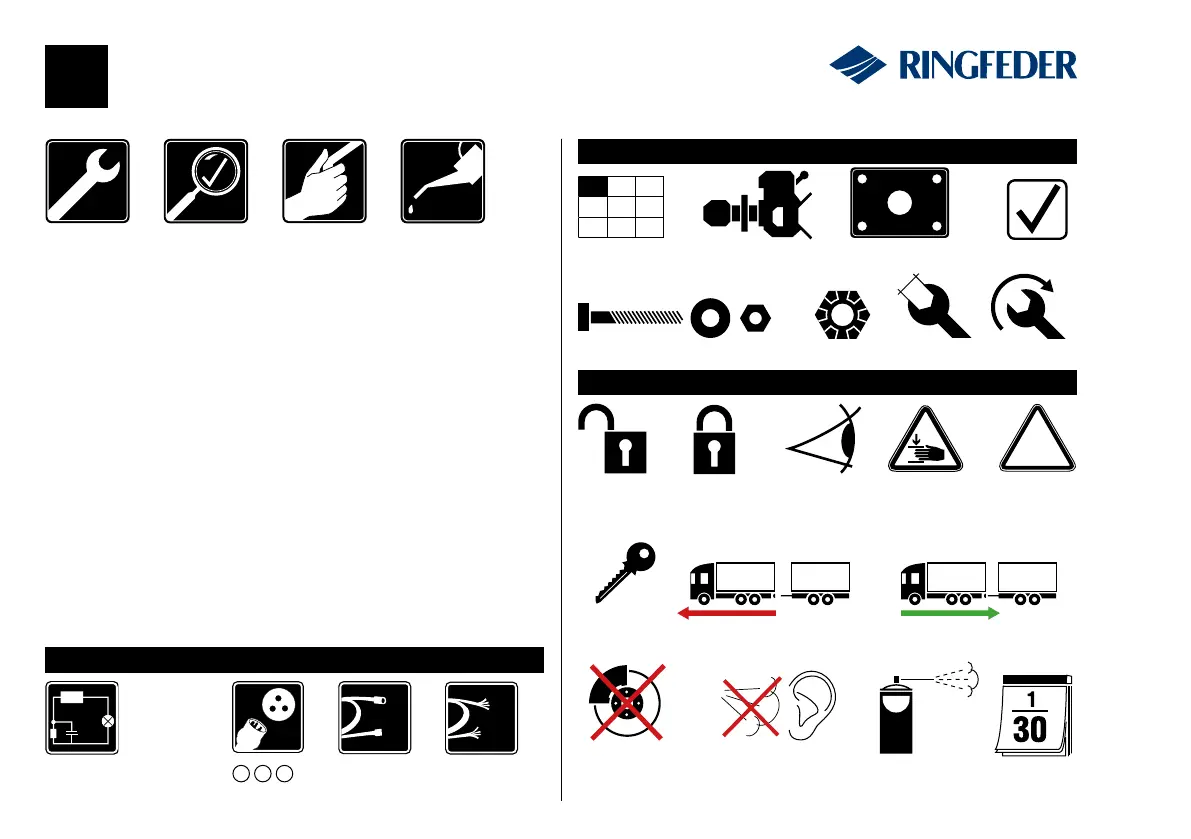

Techninė
priežiūra
Montavimas Valdymas
Veikimo
patikra
Akustinė patikra –
patikrinti, ar nėra oro
nuotėkio!
Atkabinimo eiga Prikabinimo eiga
Puslapis 28-29
Lentelės
(žr. 30 puslapį)
Jungtis (50 mm) Tipinė skylių išdėstymo
schema (e1 x e2)
Sraigtas Poveržlė Veržlė
Tipo
patvirtinimas
Vainikinė veržlė
Veržliarakčio
dydis
Užveržimo
momentas
Puslapis 30-89
Jungtis atida-
ryta
Jungtis
uždaryta ir
įtvirtinta
Vizualinė
kontrolė
Dėmesio! Traumos
pavojus – gali būti
suspausta ranka
Tepimo
priemonė WD-40
Intervalas 1 kartą
per mėnesį
Šviesos diodo ir valdymo
bloko montavimo schema
Pasirenkamasis
kabelis
Kliento
kabelis
V
-
+
Dėmesio!
Laikytis
nurodymo!
Reikalingas
raktas
Nejungti su
stabdžių sistema!
Montavimo schema
